低压配电柜工艺标准

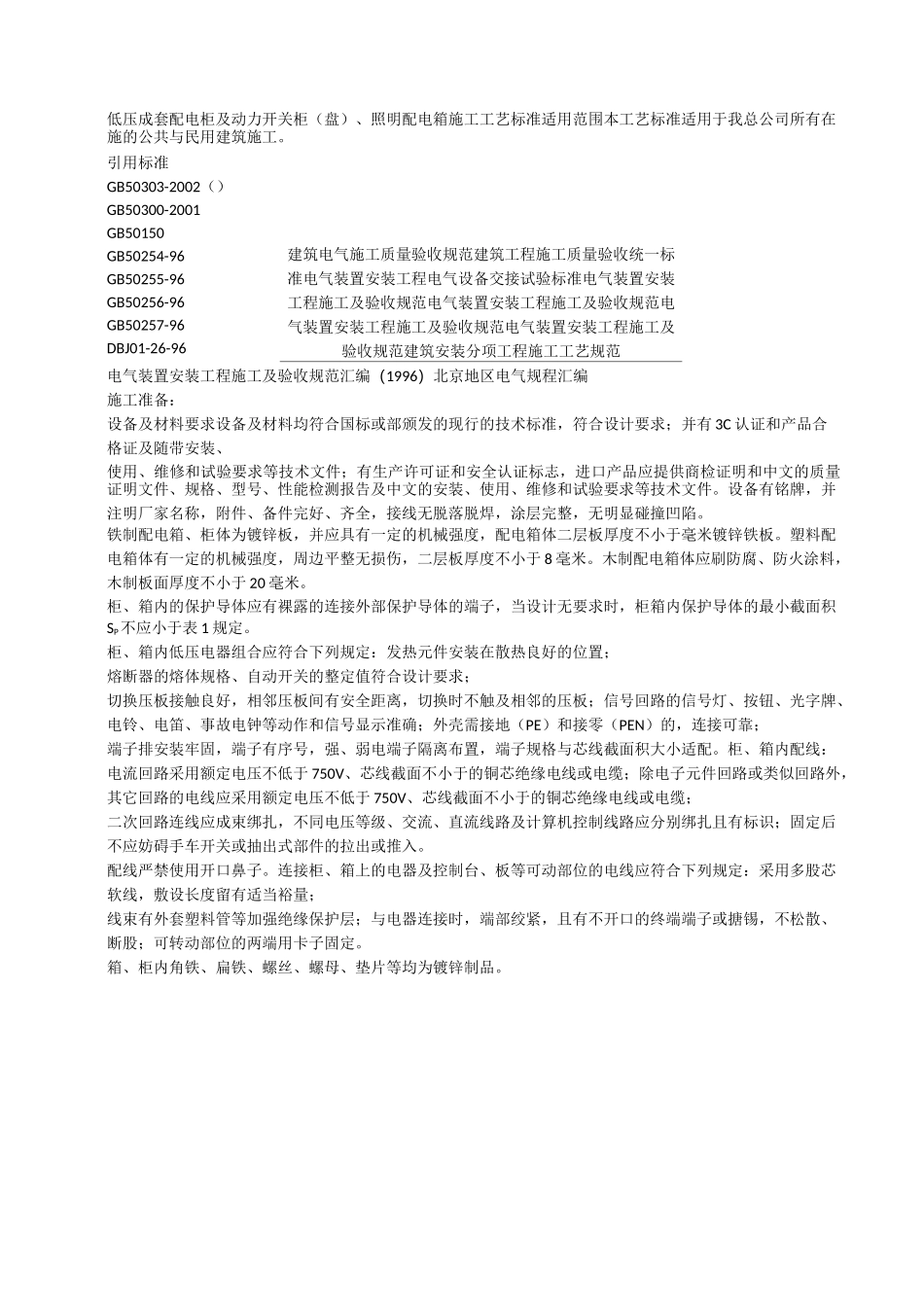

北京启达电气有限公司发布低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准发布日起实施北京启达电气有限公司发布目次1 适用范围2 引用标准3 施工准备4 操作工艺5 质量控制6 质量标准7 成品保护错误!未定义书签。错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签。低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。引用标准GB50303-2002（）GB50300-2001GB50150GB50254-96GB50255-96GB50256-96GB50257-96DBJ01-26-96建筑电气施工质量验收规范建筑工程施工质量验收统一标准电气装置安装工程电气设备交接试验标准电气装置安装工程施工及验收规范电气装置安装工程施工及验收规范电气装置安装工程施工及验收规范电气装置安装工程施工及验收规范建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编（1996）北京地区电气规程汇编施工准备：设备及材料要求设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有 3C 认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于毫米镀锌铁板。塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于 8 毫米。木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于 20 毫米。柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积SP不应小于表 1 规定。柜、箱内低压电器组合应符合下列规定：发热元件安装在散热良好的位置；熔断器的熔体规格、自动开关的整定值符合设计要求；切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；外壳需接地（PE）和接零（PEN）的，连接可靠；端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。柜、箱内配线：电流回路采用额定电压不低于 750V、芯线截面不小于的铜芯绝缘电线或...
