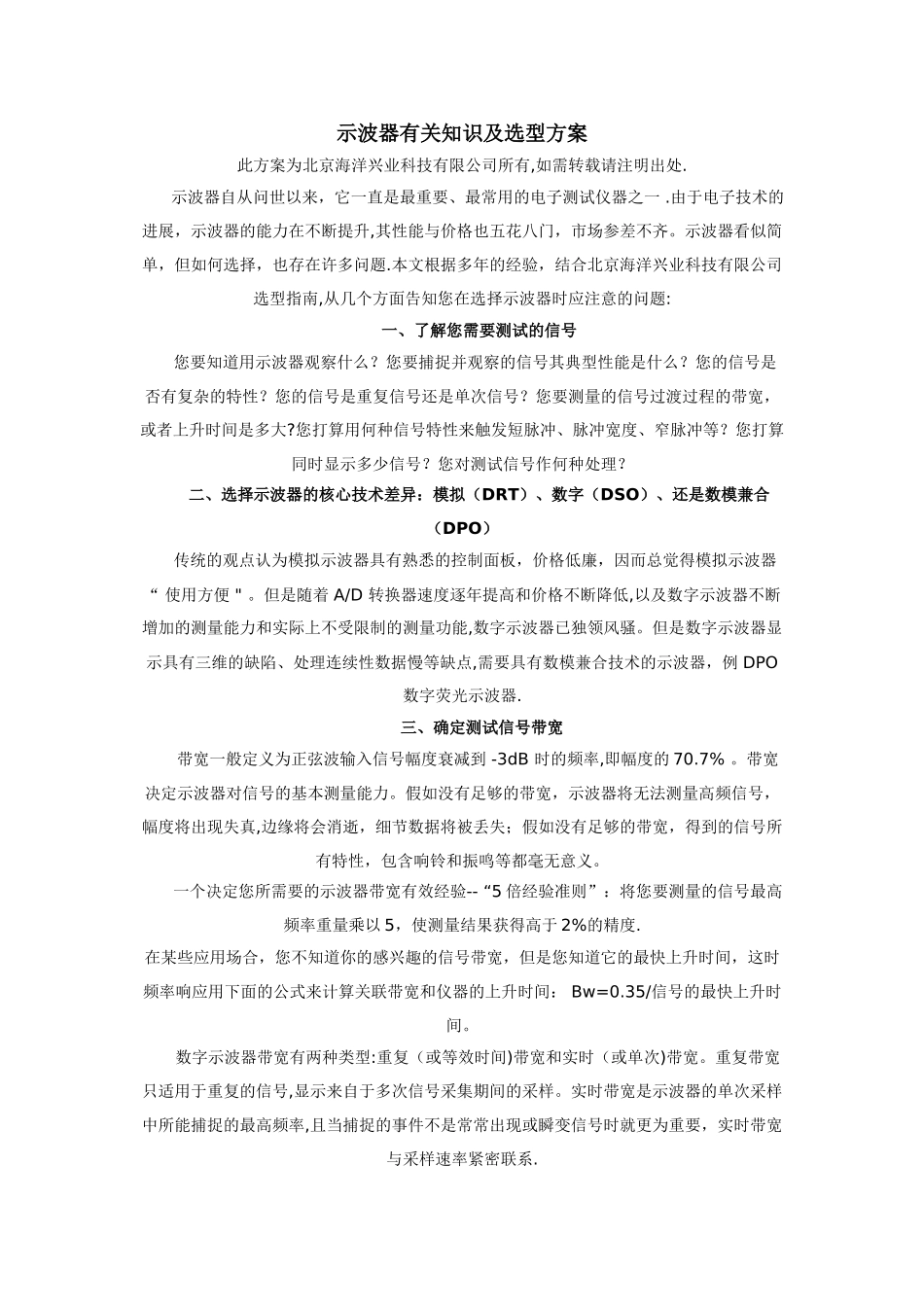

示波器有关知识及选型方案此方案为北京海洋兴业科技有限公司所有,如需转载请注明出处
示波器自从问世以来，它一直是最重要、最常用的电子测试仪器之一
由于电子技术的进展，示波器的能力在不断提升,其性能与价格也五花八门，市场参差不齐
示波器看似简单，但如何选择，也存在许多问题
本文根据多年的经验，结合北京海洋兴业科技有限公司选型指南,从几个方面告知您在选择示波器时应注意的问题: 一、了解您需要测试的信号 您要知道用示波器观察什么
您要捕捉并观察的信号其典型性能是什么
您的信号是否有复杂的特性
您的信号是重复信号还是单次信号
您要测量的信号过渡过程的带宽，或者上升时间是多大
您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等
您打算同时显示多少信号
您对测试信号作何种处理
二、选择示波器的核心技术差异：模拟（DRT）、数字（DSO）、还是数模兼合（DPO） 传统的观点认为模拟示波器具有熟悉的控制面板，价格低廉，因而总觉得模拟示波器 “ 使用方便 "
但是随着 A/D 转换器速度逐年提高和价格不断降低,以及数字示波器不断增加的测量能力和实际上不受限制的测量功能,数字示波器已独领风骚
但是数字示波器显示具有三维的缺陷、处理连续性数据慢等缺点,需要具有数模兼合技术的示波器，例 DPO 数字荧光示波器
三、确定测试信号带宽 带宽一般定义为正弦波输入信号幅度衰减到 -3dB 时的频率,即幅度的 70
带宽决定示波器对信号的基本测量能力
假如没有足够的带宽，示波器将无法测量高频信号，幅度将出现失真,边缘将会消逝，细节数据将被丢失；假如没有足够的带宽，得到的信号所有特性，包含响铃和振鸣等都毫无意义
一个决定您所需要的示波器带宽有效经验-- “5 倍经验准则”：将您要测量的信号最高频率重量乘以 5，使测量结果获得高于 2%的精度
在某些应用场合，您不知道你的感兴趣的信号带宽，但
