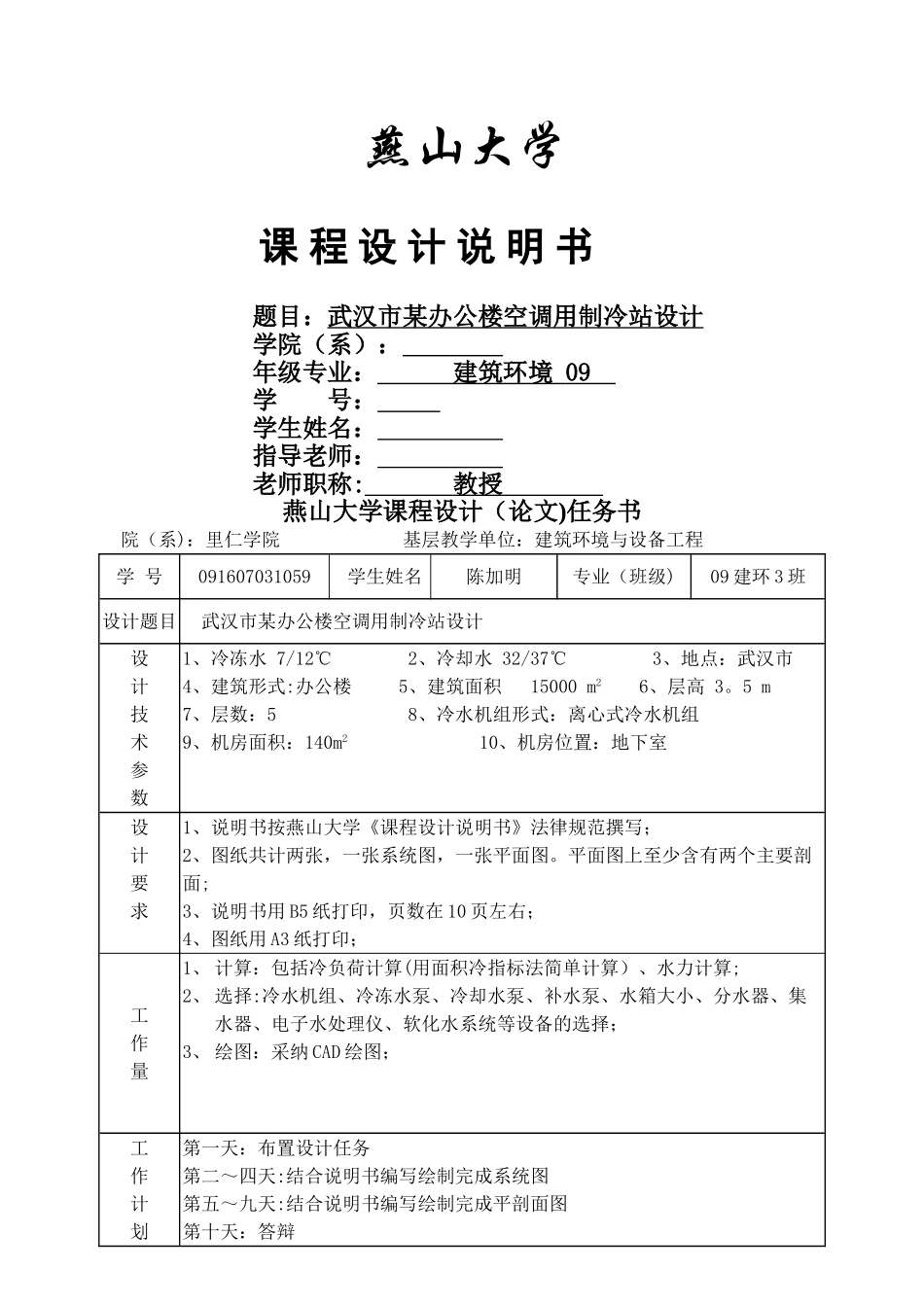

燕山大学课 程 设 计 说 明 书题目：武汉市某办公楼空调用制冷站设计学院（系）： 年级专业： 建筑环境 09 学 号： 学生姓名： 指导老师： 老师职称: 教授 燕山大学课程设计（论文)任务书院（系)：里仁学院 基层教学单位：建筑环境与设备工程 学 号091607031059学生姓名陈加明专业（班级)09 建环 3 班设计题目武汉市某办公楼空调用制冷站设计设计技术参数1、冷冻水 7/12℃ 2、冷却水 32/37℃ 3、地点：武汉市4、建筑形式:办公楼 5、建筑面积 15000 m2 6、层高 3。5 m7、层数：5 8、冷水机组形式：离心式冷水机组9、机房面积：140m2 10、机房位置：地下室设计要求1、说明书按燕山大学《课程设计说明书》法律规范撰写；2、图纸共计两张，一张系统图，一张平面图。平面图上至少含有两个主要剖面;3、说明书用 B5 纸打印，页数在 10 页左右；4、图纸用 A3 纸打印；工作量1、 计算：包括冷负荷计算(用面积冷指标法简单计算）、水力计算;2、 选择:冷水机组、冷冻水泵、冷却水泵、补水泵、水箱大小、分水器、集水器、电子水处理仪、软化水系统等设备的选择；3、 绘图：采纳 CAD 绘图；工作计划第一天：布置设计任务第二～四天:结合说明书编写绘制完成系统图第五～九天:结合说明书编写绘制完成平剖面图第十天：答辩参考资料[1］陆耀庆 编 有用供热空调设计手册 中国建筑工业出版社，1999[2］彦启森 编 空气调节用制冷技术（第四版) 中国建筑工业出版社, 2024［3]电子工业部第十设计出版院 编 空气调节设计手册（第二版) ，2000[4］陈沛霖 编 空气调节设计手册（第二版） 同济大学出版社，1999［5］付祥钊 编 流体输配管网（第三版） 中国建筑工业出版社，2024[6]龙天俞 编 流体力学(第五版) 中国建筑工业出版社，2024指导老师签字基层教学单位主任签字说明:此表一式四份，学生、指导老师、基层教学单位、系部各一份。2011 年 12 月 29 日 武汉市某办公楼空调用制冷站设计目 录一、设计题目与原始条件二、方案设计三、负荷计算四、冷水机组选择五、水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算六、设备选择 1、冷冻水和冷却水水泵的选择 2、软化水箱及补水泵的选择 3、分水器及集水器的选择 4、过滤器的选择 5、冷却塔的选择及电子水处理仪的选择6、定压罐的选择七、设计总结八、参考文献一 、 设 计 题 目 与 原 始 条 件设计题目：武汉市某办公楼...
