第三章--集成运放电路试题及答案

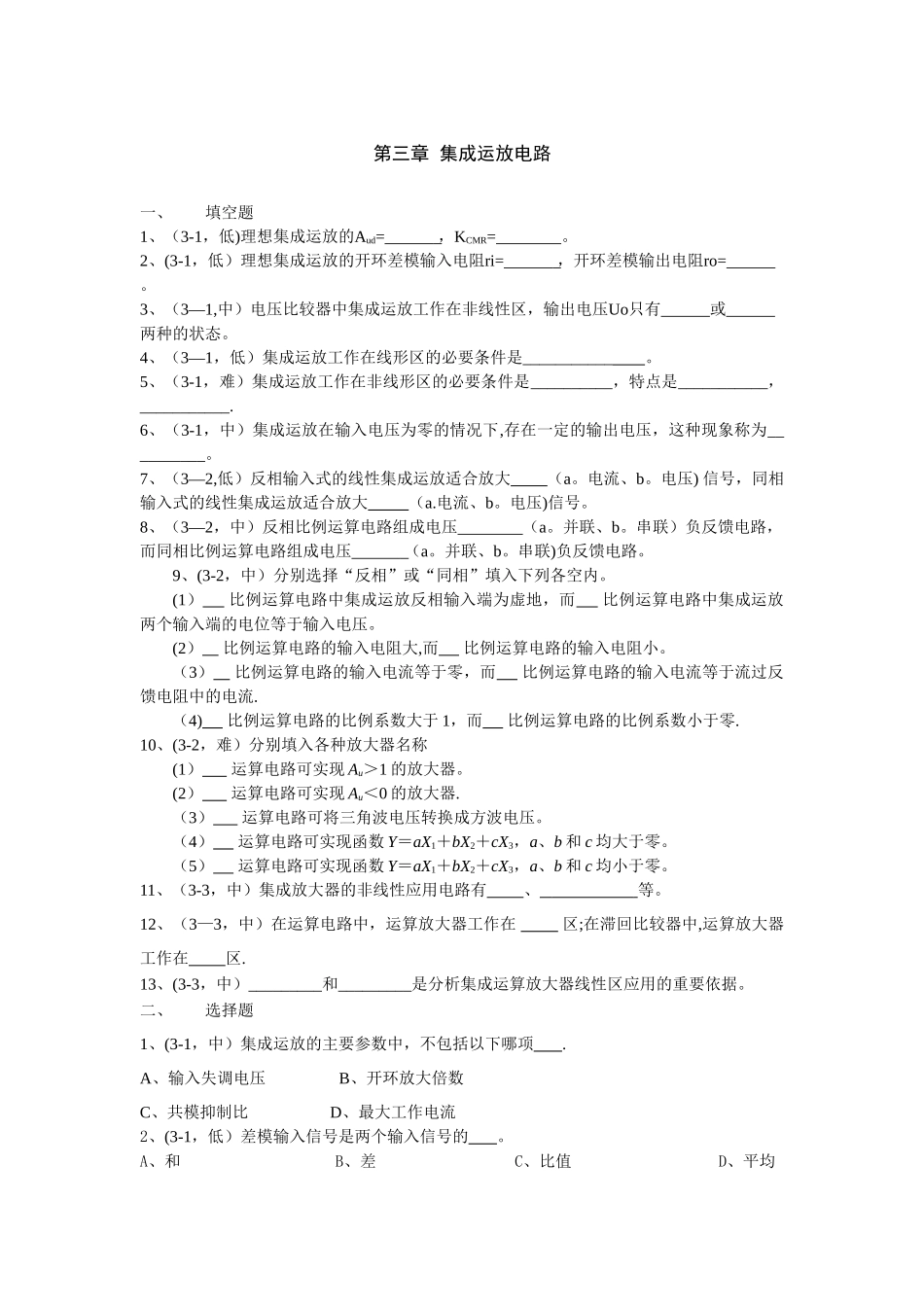

第三章--集成运放电路试题及答案_第1页
1/7
第三章--集成运放电路试题及答案_第2页
2/7
第三章--集成运放电路试题及答案_第3页
3/7
第三章 集成运放电路一、填空题1、(3-1,低)理想集成运放的Aud= ,KCMR= 。2、(3-1,低)理想集成运放的开环差模输入电阻ri= ,开环差模输出电阻ro= 。3、(3—1,中)电压比较器中集成运放工作在非线性区,输出电压Uo只有 或 两种的状态。4、(3—1,低)集成运放工作在线形区的必要条件是___________ 。5、(3-1,难)集成运放工作在非线形区的必要条件是__________,特点是___________,___________.6、(3-1,中)集成运放在输入电压为零的情况下,存在一定的输出电压,这种现象称为__________。7、(3—2,低)反相输入式的线性集成运放适合放大 (a。电流、b。电压) 信号,同相输入式的线性集成运放适合放大 (a.电流、b。电压)信号。8、(3—2,中)反相比例运算电路组成电压 (a。并联、b。串联)负反馈电路,而同相比例运算电路组成电压 (a。并联、b。串联)负反馈电路。9、(3-2,中)分别选择“反相”或“同相”填入下列各空内。(1) 比例运算电路中集成运放反相输入端为虚地,而 比例运算电路中集成运放两个输入端的电位等于输入电压。(2) 比例运算电路的输入电阻大,而 比例运算电路的输入电阻小。(3) 比例运算电路的输入电流等于零,而 比例运算电路的输入电流等于流过反馈电阻中的电流.(4) 比例运算电路的比例系数大于 1,而 比例运算电路的比例系数小于零.10、(3-2,难)分别填入各种放大器名称(1) 运算电路可实现 Au>1 的放大器。(2) 运算电路可实现 Au<0 的放大器.(3) 运算电路可将三角波电压转换成方波电压。(4) 运算电路可实现函数 Y=aX1+bX2+cX3,a、b 和 c 均大于零。(5) 运算电路可实现函数 Y=aX1+bX2+cX3,a、b 和 c 均小于零。11、(3-3,中)集成放大器的非线性应用电路有 、 等。12、(3—3,中)在运算电路中,运算放大器工作在 区;在滞回比较器中,运算放大器工作在 区.13、(3-3,中)_________和_________是分析集成运算放大器线性区应用的重要依据。二、选择题1、(3-1,中)集成运放的主要参数中,不包括以下哪项 .A、输入失调电压 B、开环放大倍数 C、共模抑制比 D、最大工作电流2、(3-1,低)差模输入信号是两个输入信号的 。A、和 B、差 C、比值 D、平均值3、(3—1,低)差模放大倍数是指什么之比 。A、输出变化量与输入变化量 B、输出差模量与输入差模量C、输出共模量与输入共模量 D、输出直流量与输入直流量4、(3—2,难)如图所示理...
