第三章-正弦交流电路试题及答案

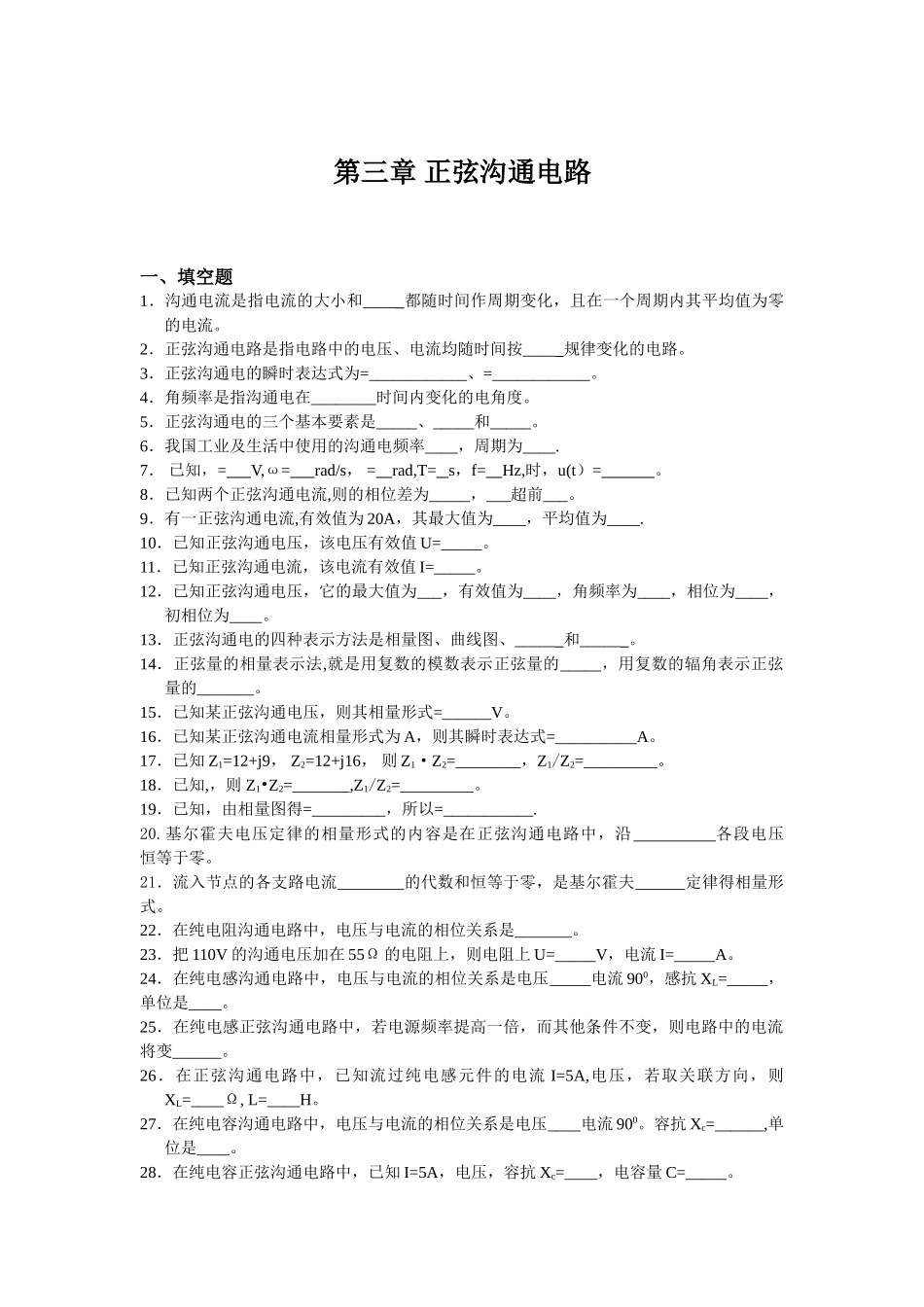

第三章-正弦交流电路试题及答案_第1页
1/5

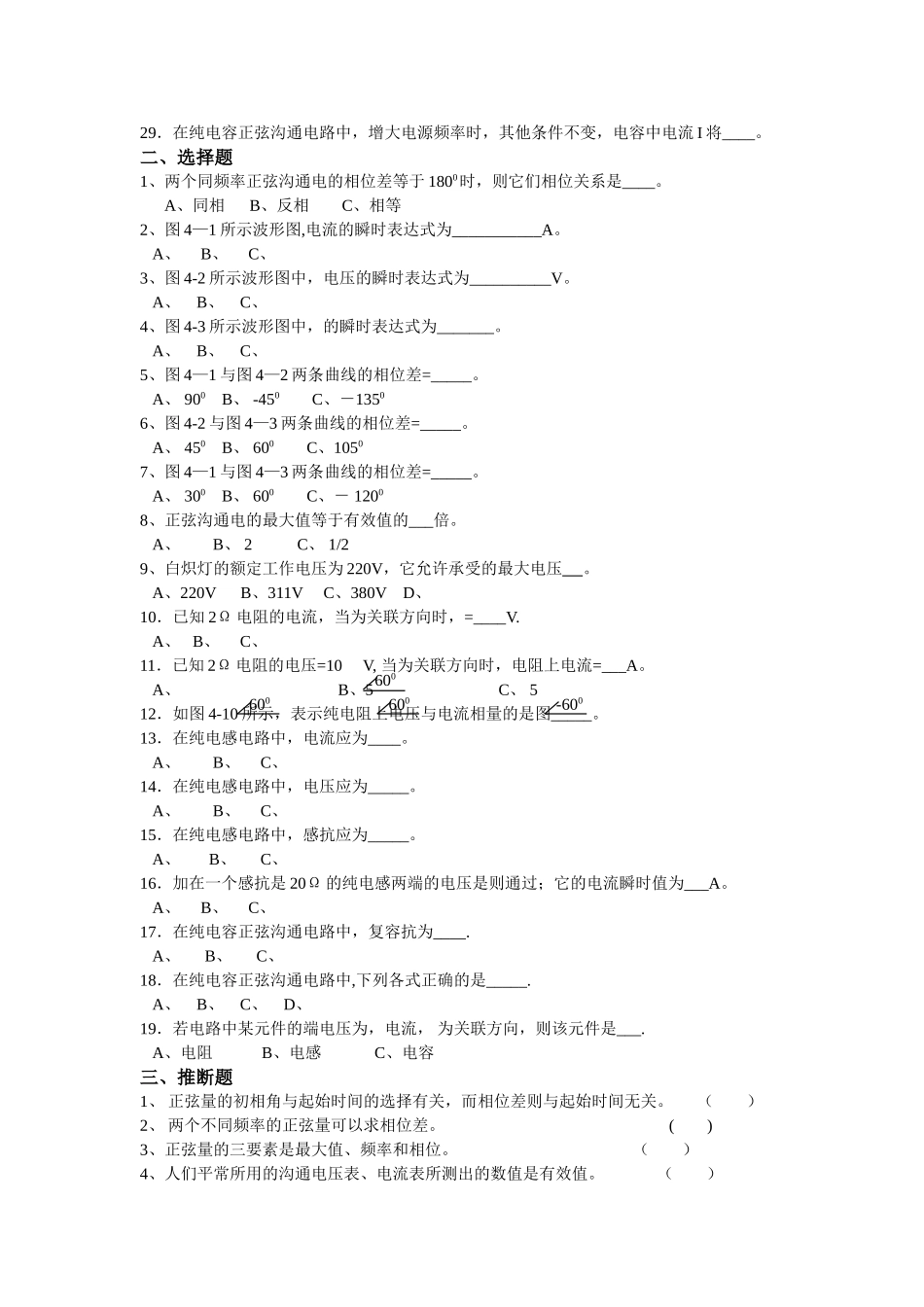

第三章-正弦交流电路试题及答案_第2页
2/5

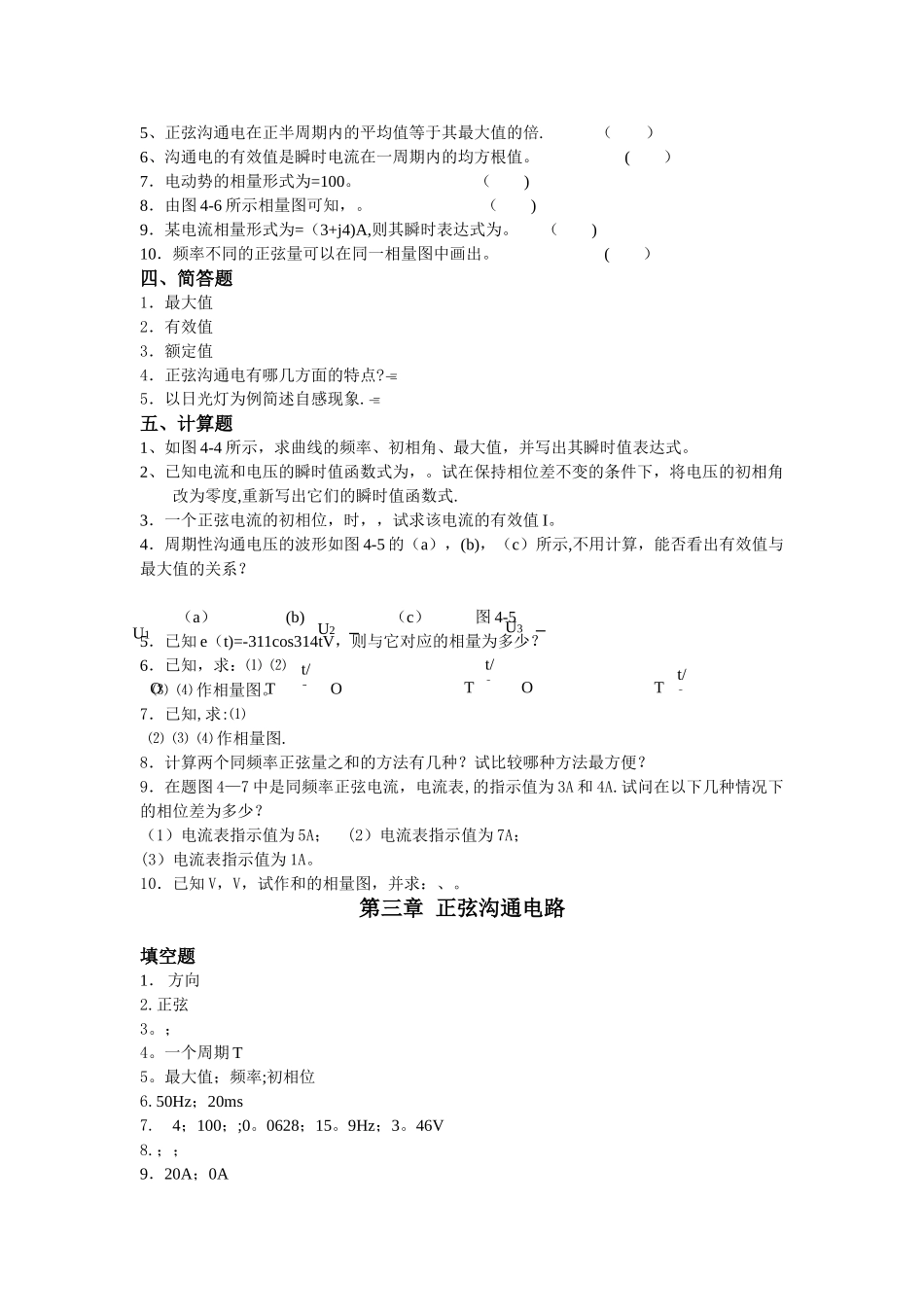

第三章-正弦交流电路试题及答案_第3页
3/5
第三章 正弦沟通电路一、填空题1.沟通电流是指电流的大小和____ 都随时间作周期变化,且在一个周期内其平均值为零的电流。2.正弦沟通电路是指电路中的电压、电流均随时间按____ 规律变化的电路。3.正弦沟通电的瞬时表达式为=____________、=____________。4.角频率是指沟通电在________时间内变化的电角度。5.正弦沟通电的三个基本要素是_____、_____和_____。6.我国工业及生活中使用的沟通电频率____,周期为____.7. 已知,= V,ω= rad/s, = rad,T= s,f= Hz,时,u(t)= 。8.已知两个正弦沟通电流,则的相位差为_____,___超前___。9.有一正弦沟通电流,有效值为 20A,其最大值为____,平均值为____.10.已知正弦沟通电压,该电压有效值 U=_____。11.已知正弦沟通电流,该电流有效值 I=_____。12.已知正弦沟通电压,它的最大值为___,有效值为____,角频率为____,相位为____,初相位为____。13.正弦沟通电的四种表示方法是相量图、曲线图、_____ 和_____ 。14.正弦量的相量表示法,就是用复数的模数表示正弦量的_____,用复数的辐角表示正弦量的_______。15.已知某正弦沟通电压,则其相量形式=______V。16.已知某正弦沟通电流相量形式为 A,则其瞬时表达式=__________A。17.已知 Z1=12+j9, Z2=12+j16, 则 Z1·Z2=________,Z1/Z2=_________。18.已知,,则 Z1•Z2=_______,Z1/Z2=_________。19.已知,由相量图得=_________,所以=___________.20.基尔霍夫电压定律的相量形式的内容是在正弦沟通电路中,沿 各段电压 恒等于零。21.流入节点的各支路电流 的代数和恒等于零,是基尔霍夫 定律得相量形式。22.在纯电阻沟通电路中,电压与电流的相位关系是_______。23.把 110V 的沟通电压加在 55Ω 的电阻上,则电阻上 U=_____V,电流 I=_____A。24.在纯电感沟通电路中,电压与电流的相位关系是电压_____电流 900,感抗 XL=_____,单位是____。25.在纯电感正弦沟通电路中,若电源频率提高一倍,而其他条件不变,则电路中的电流将变______。26.在正弦沟通电路中,已知流过纯电感元件的电流 I=5A,电压,若取关联方向,则XL=____Ω, L=____H。27.在纯电容沟通电路中,电压与电流的相位关系是电压____电流 900。容抗 Xc=______,单位是____。28.在纯电容正弦沟通电路中,已知 I=5A,电压,容抗 Xc=____,电容量 C=_____。29.在纯电容正弦沟通电路中,增大电源频率时,其他条件不变,电容...
