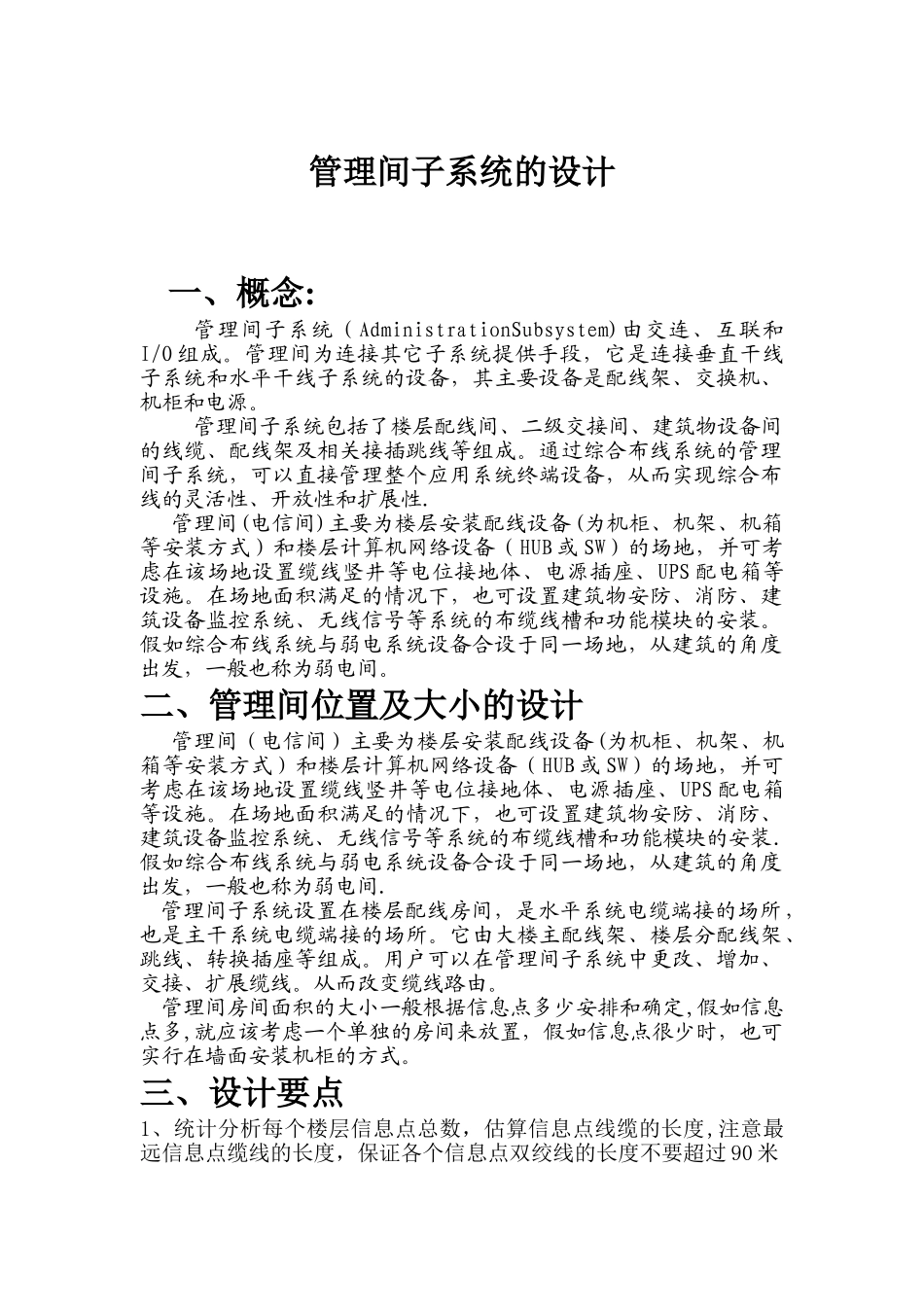

管理间子系统的设计

管理间子系统的设计一、概念:管理间子系统（AdministrationSubsystem)由交连、互联和I/O 组成。管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。管理间子系统包括了楼层配线间、二级交接间、建筑物设备间的线缆、配线架及相关接插跳线等组成。通过综合布线系统的管理间子系统，可以直接管理整个应用系统终端设备，从而实现综合布线的灵活性、开放性和扩展性.管理间(电信间)主要为楼层安装配线设备(为机柜、机架、机箱等安装方式）和楼层计算机网络设备（HUB 或 SW）的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS 配电箱等设施。在场地面积满足的情况下，也可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽和功能模块的安装。假如综合布线系统与弱电系统设备合设于同一场地，从建筑的角度出发，一般也称为弱电间。二、管理间位置及大小的设计管理间（电信间）主要为楼层安装配线设备(为机柜、机架、机箱等安装方式）和楼层计算机网络设备（HUB 或 SW）的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS 配电箱等设施。在场地面积满足的情况下，也可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽和功能模块的安装.假如综合布线系统与弱电系统设备合设于同一场地，从建筑的角度出发，一般也称为弱电间.管理间子系统设置在楼层配线房间，是水平系统电缆端接的场所，也是主干系统电缆端接的场所。它由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理间子系统中更改、增加、交接、扩展缆线。从而改变缆线路由。管理间房间面积的大小一般根据信息点多少安排和确定,假如信息点多,就应该考虑一个单独的房间来放置，假如信息点很少时，也可实行在墙面安装机柜的方式。三、设计要点1、统计分析每个楼层信息点总数，估算信息点线缆的长度,注意最远信息点缆线的长度，保证各个信息点双绞线的长度不要超过 90 米2、信息点数量不大于 400 个，水平线缆长度在 90 米范围以内，宜设置一个管理间，当超出这个范围时应该添加管理间。3、管理间电源，应提供不少于两个 220v 带保护接地的单相电源插座标准频率：50HZ;电压：220/380;相数：三相无限制或三相四线制/单相三线制项目A 级B 级C 级电压变动—5％～+5%-10％～+7％-15％～+10%频率变动+0 。 2 ％ ～ —0.2%-...
