管道水压试验方案

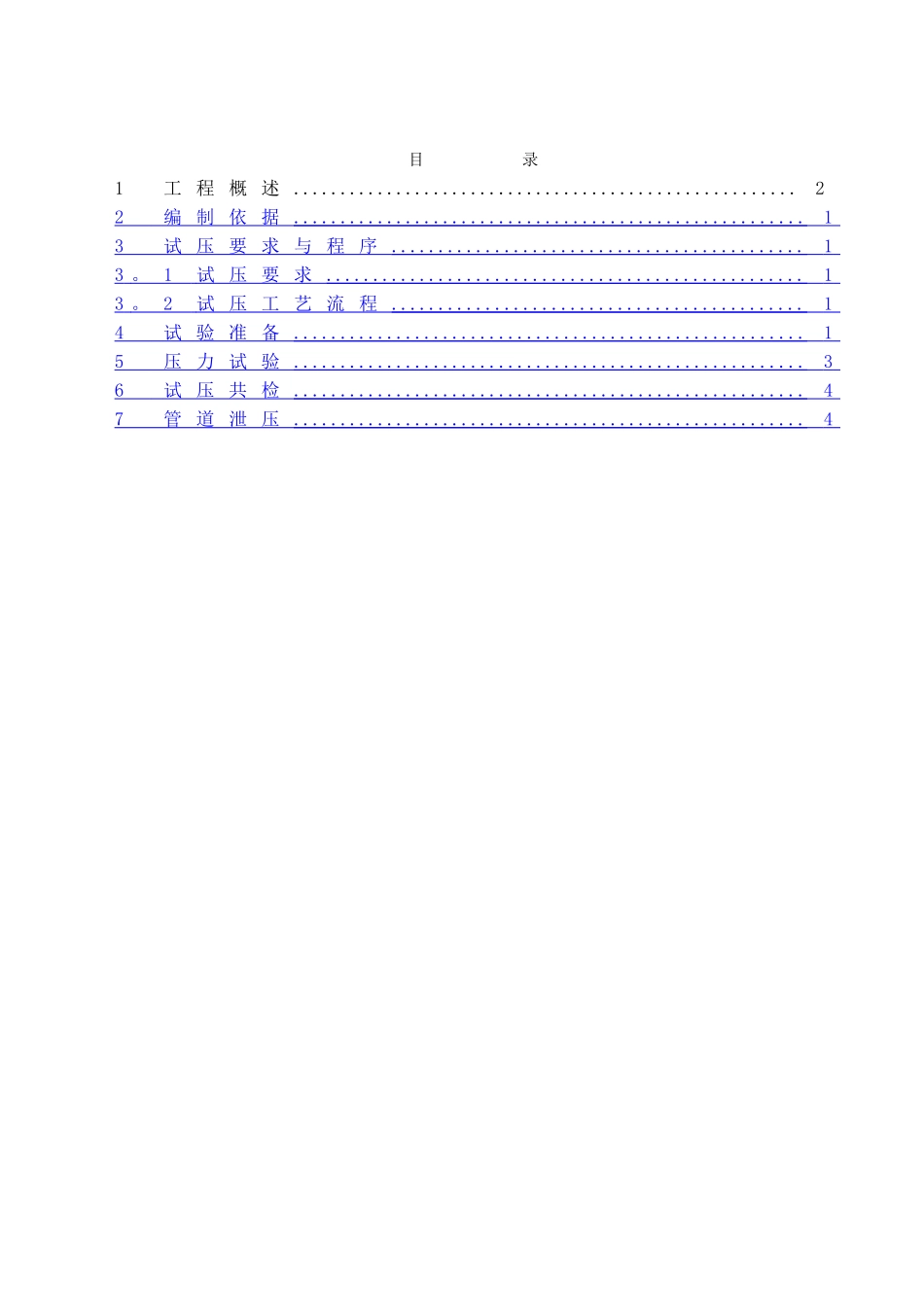

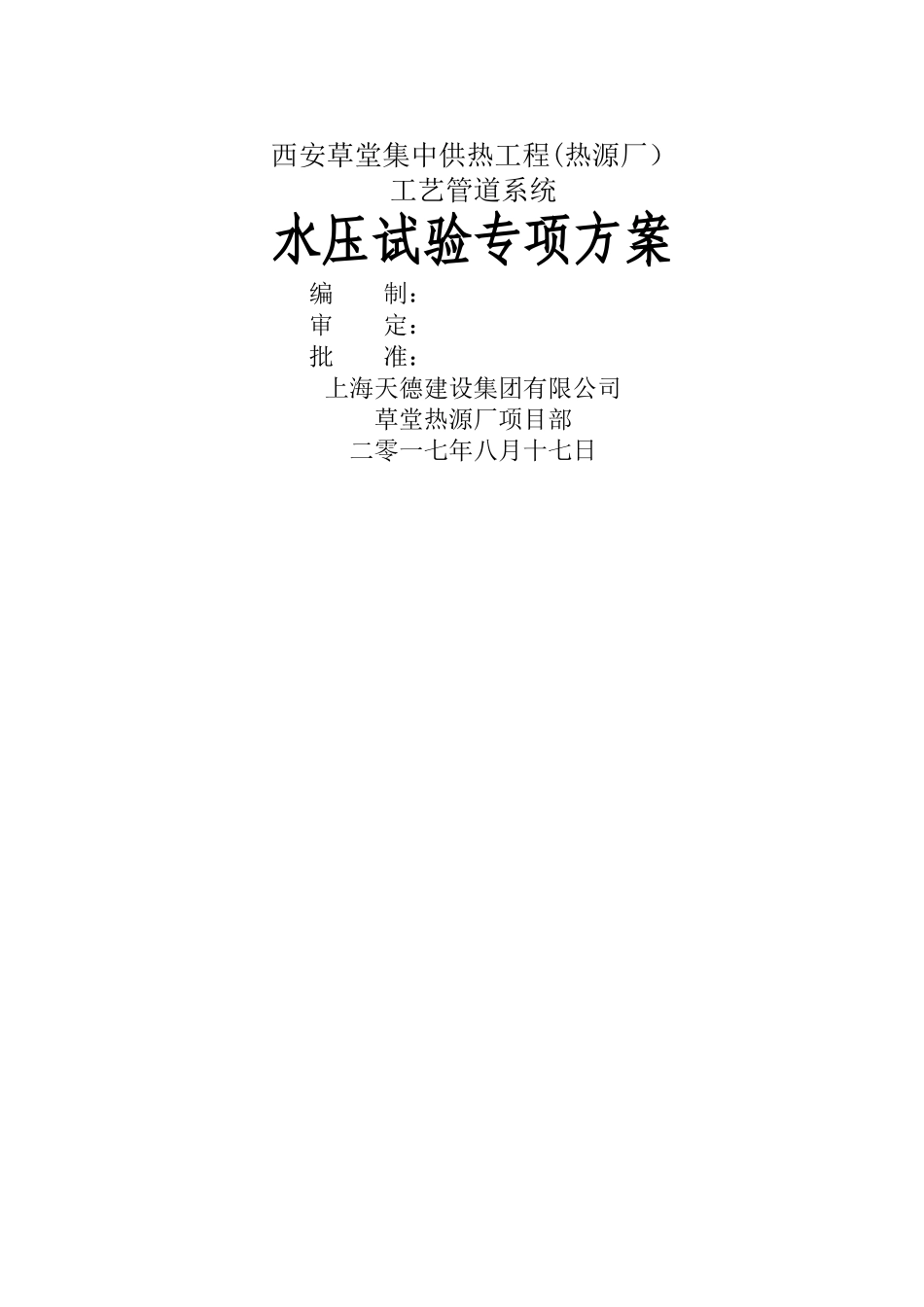

西安草堂集中供热工程(热源厂）工艺管道系统水压试验专项方案编 制：审 定：批 准：上海天德建设集团有限公司草堂热源厂项目部二零一七年八月十七日目 录1 工 程 概 述 ......................................................22 编 制 依 据 ....................................................... 1 3 试 压 要 求 与 程 序 ............................................ 1 3 。 1 试 压 要 求 ................................................... 1 3 。 2 试 压 工 艺 流 程 ............................................ 1 4 试 验 准 备 ....................................................... 1 5 压 力 试 验 ....................................................... 3 6 试 压 共 检 ....................................................... 4 7 管 道 泄 压 ....................................................... 4 1、工程概述西安草堂集中供热工程（热源厂）工艺管道系统包含：蒸汽管道系统、循环水系统、除氧水系统、锅炉给水系统等管线,为保证管线试压工作有序、保质保量、安全高效地完成，特编制本方案.2、编制依据2。1 现场施工图纸及设计文件；2。2 《工业金属管道工程施工法律规范》GB50235—2024;2.3 《工业金属管道工程施工质量验收法律规范》GB50184-2024；2。4 《电力建设施工及验收法律规范》管道及焊接篇3、试压要求与程序3.1 试压要求3.1.1 管线试压时所有不能参加试压的设备、管线须做好系统隔离,无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压.3.1。2 试验压力应以相同等级系统中设计压力最高的管线试验压力为整个系统的试验压力,且不同压力等级的管线不得串联在一起试验。3。1。3 当管道与设备作为一个系统进行试验时，应征得建设/监理和设计单位同意，并符合下列规定：a） 管道的试验压力小于或等于设备的试验压力时，按管道的试验压力进行试验；b) 管道试验压力大于设备的试验压力，且设备无法隔离，设备的试验压力大于或等于管道试验压力的 70%时,按设备的试验压力进行试验。3。2 试压工艺流程管道试压前，应对已焊接好的管道进行必要的检查，检查合格后，才能进行试压。试压工艺流程见图 3。2.4、试验准备4。1 试验前应具备的条件4。1.1 管道系统施工完毕，并符合设计及相关法律规范...
