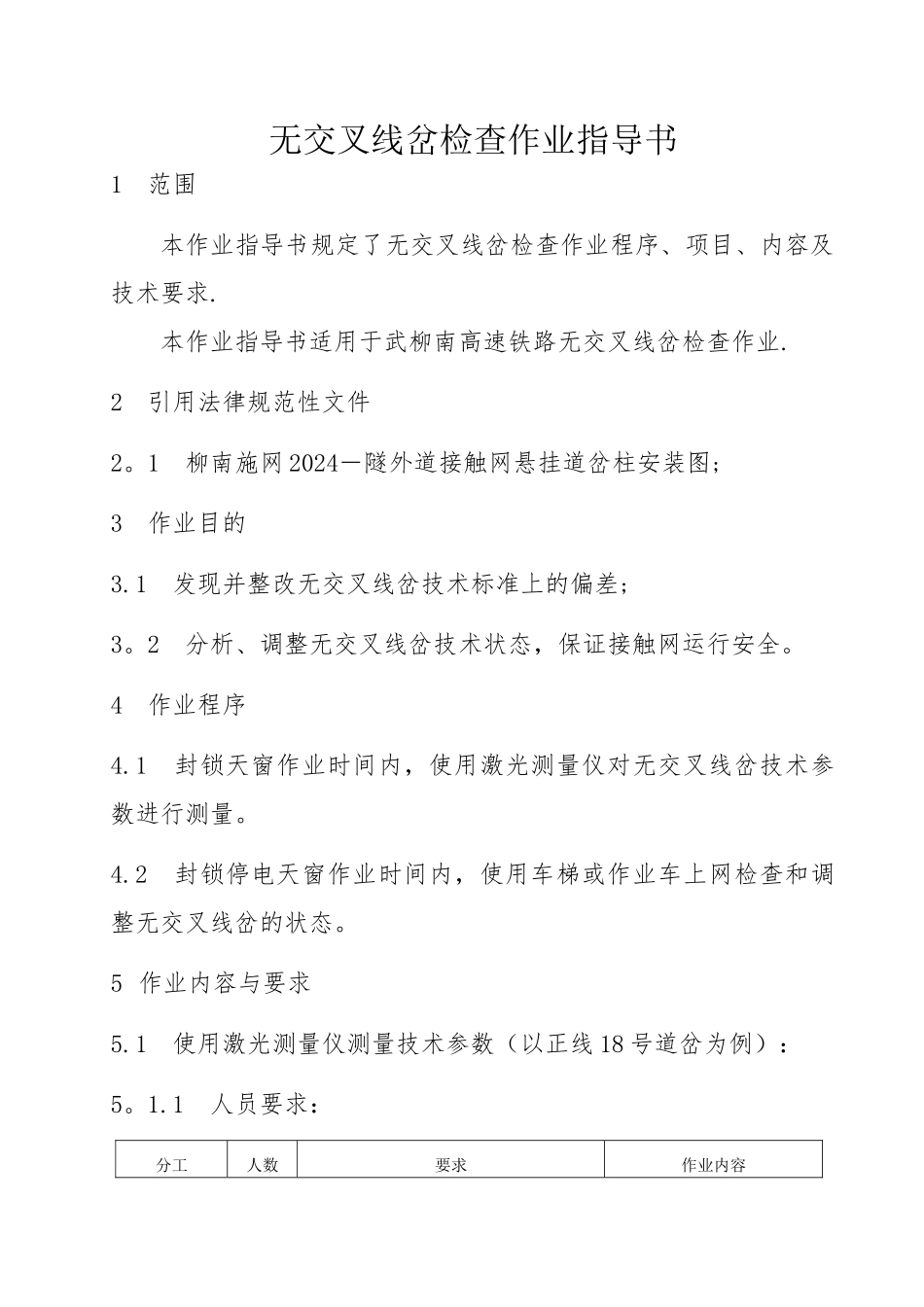

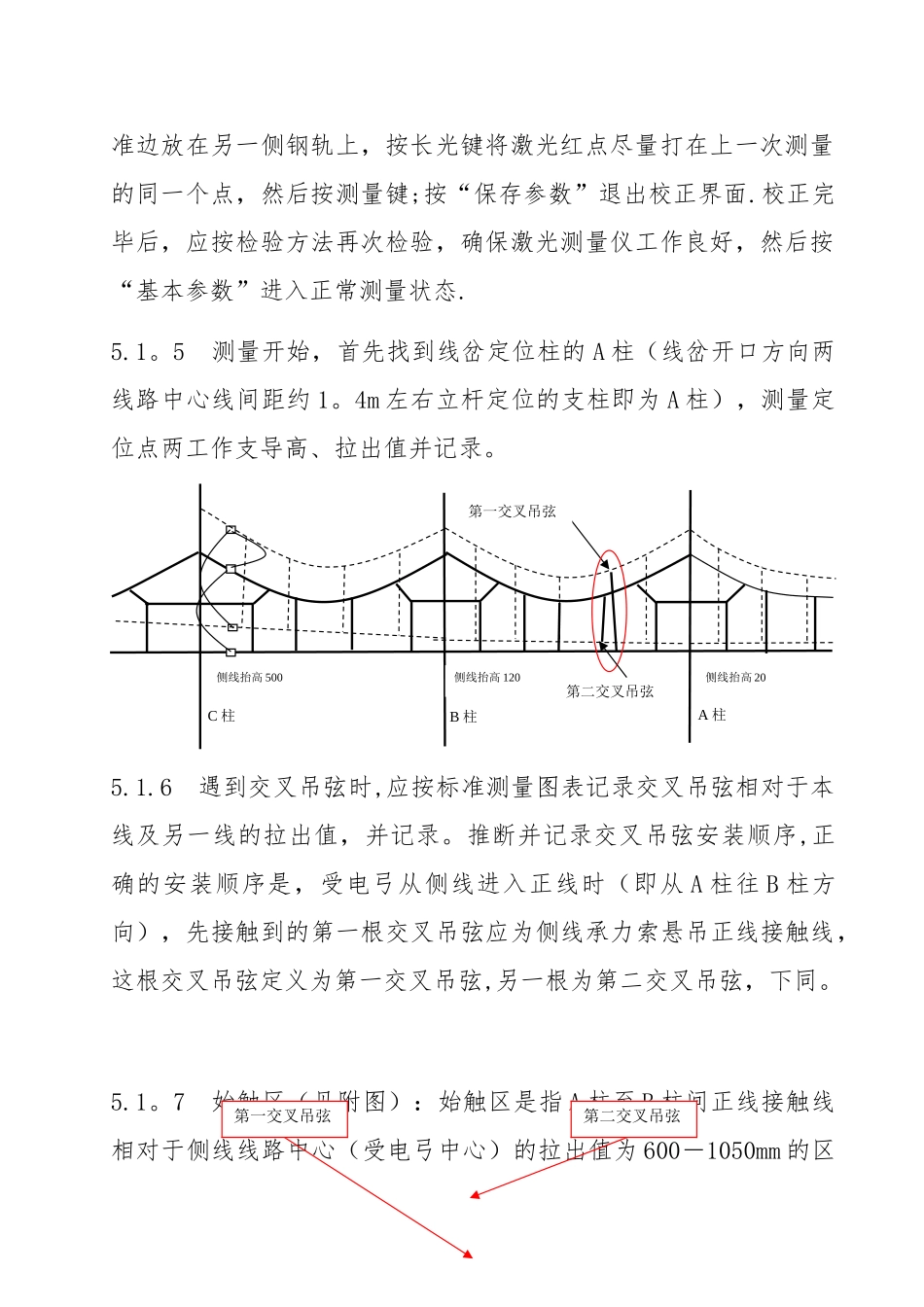

无交叉线岔检查作业指导书1 范围本作业指导书规定了无交叉线岔检查作业程序、项目、内容及技术要求.本作业指导书适用于武柳南高速铁路无交叉线岔检查作业.2 引用法律规范性文件2。1 柳南施网 2024－隧外道接触网悬挂道岔柱安装图;3 作业目的3.1 发现并整改无交叉线岔技术标准上的偏差;3。2 分析、调整无交叉线岔技术状态，保证接触网运行安全。4 作业程序4.1 封锁天窗作业时间内，使用激光测量仪对无交叉线岔技术参数进行测量。4.2 封锁停电天窗作业时间内，使用车梯或作业车上网检查和调整无交叉线岔的状态。5 作业内容与要求5.1 使用激光测量仪测量技术参数（以正线 18 号道岔为例）：5。1.1 人员要求： 分工人数要求作业内容测量人1 人接触网工；安全等级三级以上;熟练掌握作业指导书；熟练使用激光测量仪操作激光测量仪进行测量质检员1 人经过质检员培训合格的干部、技师或工长以上人员监督、指导测量人作业流程，做好相关记录5.1.2 携带工具: 序号名 称规 格单 位数 量备 注1激光测量仪台12强光手电只13卷尺5m把15。1。3 在封锁天窗作业时间内,作业人员标准化穿戴并按规定进行工具登记后进入防护栅栏，步行前往线岔安装地点,必须携带足够的照明设备并确认激光测量仪状态良好。5.1.4 作业人员到达现场后首先应校正激光测量仪，检验方法:选择一根吊弦或定位点,将激光测量仪基准边（轨尺不可动端）放在一侧钢轨上，打点测量吊弦或定位点导高、拉出值，记录数据；再将激光测量仪基准边放在另一侧钢轨上，打点测量同一点吊弦或定位点导高、拉出值，记录数据；比较两次测量数据，误差在 5mm 以内不做校正，误差在 5mm 以上必须校正。校正方法如下:在开机界面下翻页至“参数校正"选项，按对应的数字选择键进入校正状态，将激光测量仪基准边放在一侧钢轨上,按长光键将激光红点打在吊弦或定位点线夹上，然后按测量键;测量结束后，将激光测量仪基准边放在另一侧钢轨上，按长光键将激光红点尽量打在上一次测量的同一个点，然后按测量键;按“保存参数”退出校正界面.校正完毕后，应按检验方法再次检验，确保激光测量仪工作良好，然后按“基本参数”进入正常测量状态.5.1。5 测量开始，首先找到线岔定位柱的 A 柱（线岔开口方向两线路中心线间距约 1。4m 左右立杆定位的支柱即为 A 柱），测量定位点两工作支导高、拉出值并记录。5.1.6 遇到交叉吊弦时,应按标准测量图表记录交叉吊弦相对于本线及另一线的拉出值，并...
