综合布线实训指导书

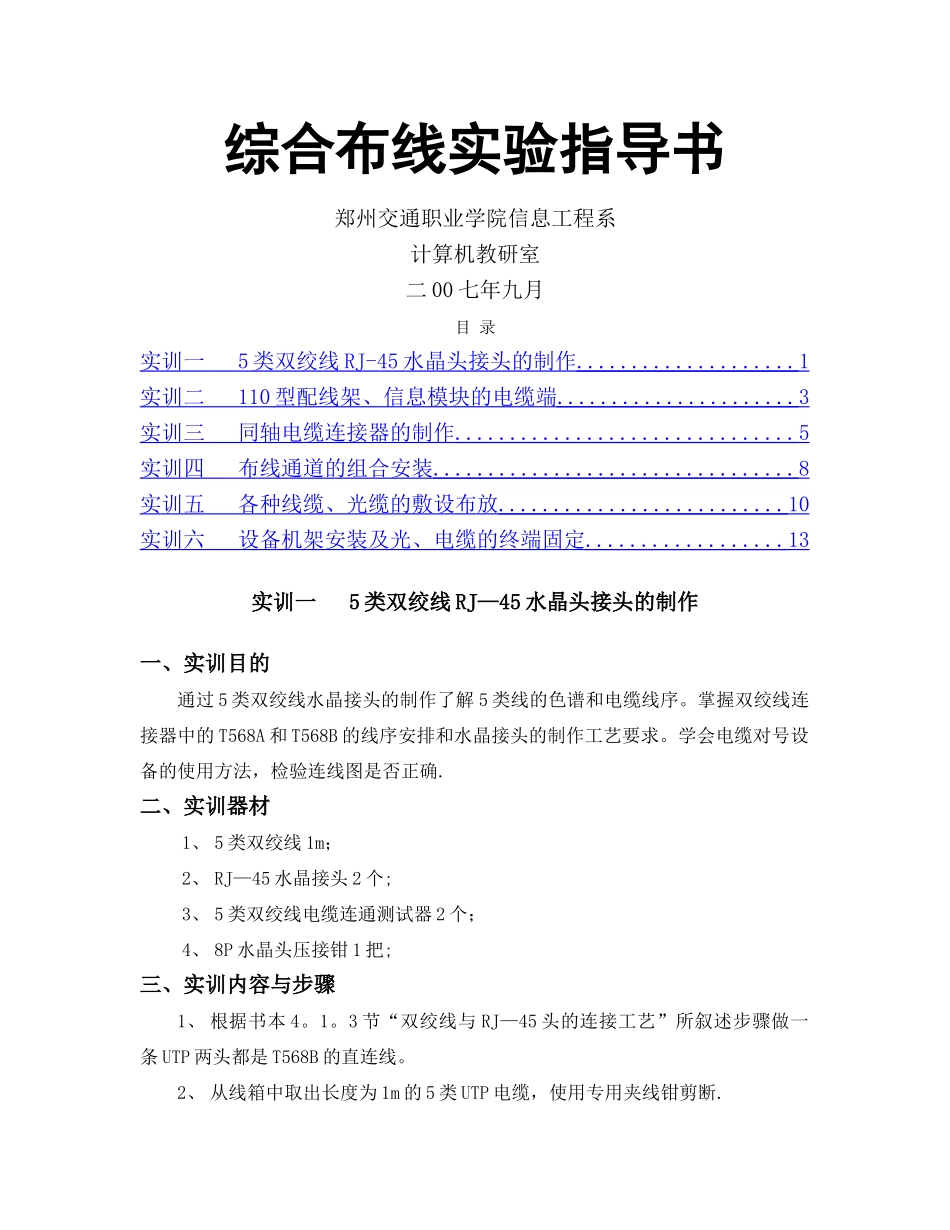

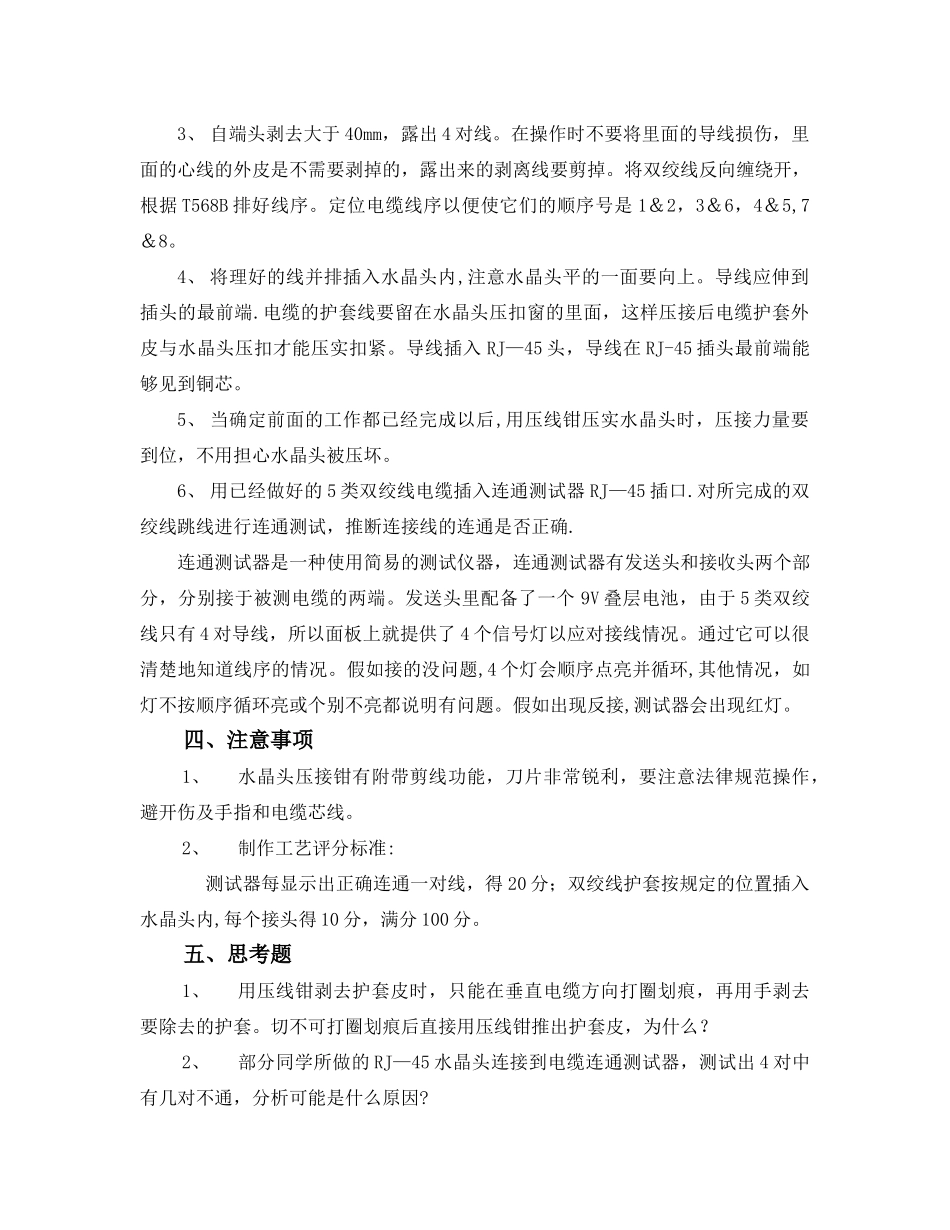

综合布线实验指导书 郑州交通职业学院信息工程系计算机教研室二 00 七年九月目 录实训一 5 类双绞线 RJ-45 水晶头接头的制作 .................... 1 实训二 110 型配线架、信息模块的电缆端 ...................... 3 实训三 同轴电缆连接器的制作 ............................... 5 实训四 布线通道的组合安装 ................................. 8 实训五 各种线缆、光缆的敷设布放 .......................... 10 实训六 设备机架安装及光、电缆的终端固定 .................. 13 实训一 5 类双绞线 RJ—45 水晶头接头的制作一、实训目的通过 5 类双绞线水晶接头的制作了解 5 类线的色谱和电缆线序。掌握双绞线连接器中的 T568A 和 T568B 的线序安排和水晶接头的制作工艺要求。学会电缆对号设备的使用方法，检验连线图是否正确.二、实训器材1、 5 类双绞线 1m；2、 RJ—45 水晶接头 2 个;3、 5 类双绞线电缆连通测试器 2 个；4、 8P 水晶头压接钳 1 把;三、实训内容与步骤1、 根据书本 4。1。3 节“双绞线与 RJ—45 头的连接工艺”所叙述步骤做一条 UTP 两头都是 T568B 的直连线。2、 从线箱中取出长度为 1m 的 5 类 UTP 电缆，使用专用夹线钳剪断.3、 自端头剥去大于 40mm，露出 4 对线。在操作时不要将里面的导线损伤，里面的心线的外皮是不需要剥掉的，露出来的剥离线要剪掉。将双绞线反向缠绕开，根据 T568B 排好线序。定位电缆线序以便使它们的顺序号是 1＆2，3＆6，4＆5,7＆8。4、 将理好的线并排插入水晶头内,注意水晶头平的一面要向上。导线应伸到插头的最前端.电缆的护套线要留在水晶头压扣窗的里面，这样压接后电缆护套外皮与水晶头压扣才能压实扣紧。导线插入 RJ—45 头，导线在 RJ-45 插头最前端能够见到铜芯。5、 当确定前面的工作都已经完成以后,用压线钳压实水晶头时，压接力量要到位，不用担心水晶头被压坏。6、 用已经做好的 5 类双绞线电缆插入连通测试器 RJ—45 插口.对所完成的双绞线跳线进行连通测试，推断连接线的连通是否正确.连通测试器是一种使用简易的测试仪器，连通测试器有发送头和接收头两个部分，分别接于被测电缆的两端。发送头里配备了一个 9V 叠层电池，由于 5 类双绞线只有 4 对导线，所以面板上就提供了 4 个信号灯以应对接线情况。通过它可以很清楚地知道线序的情况。假如接的没问题,4 个灯会顺...
