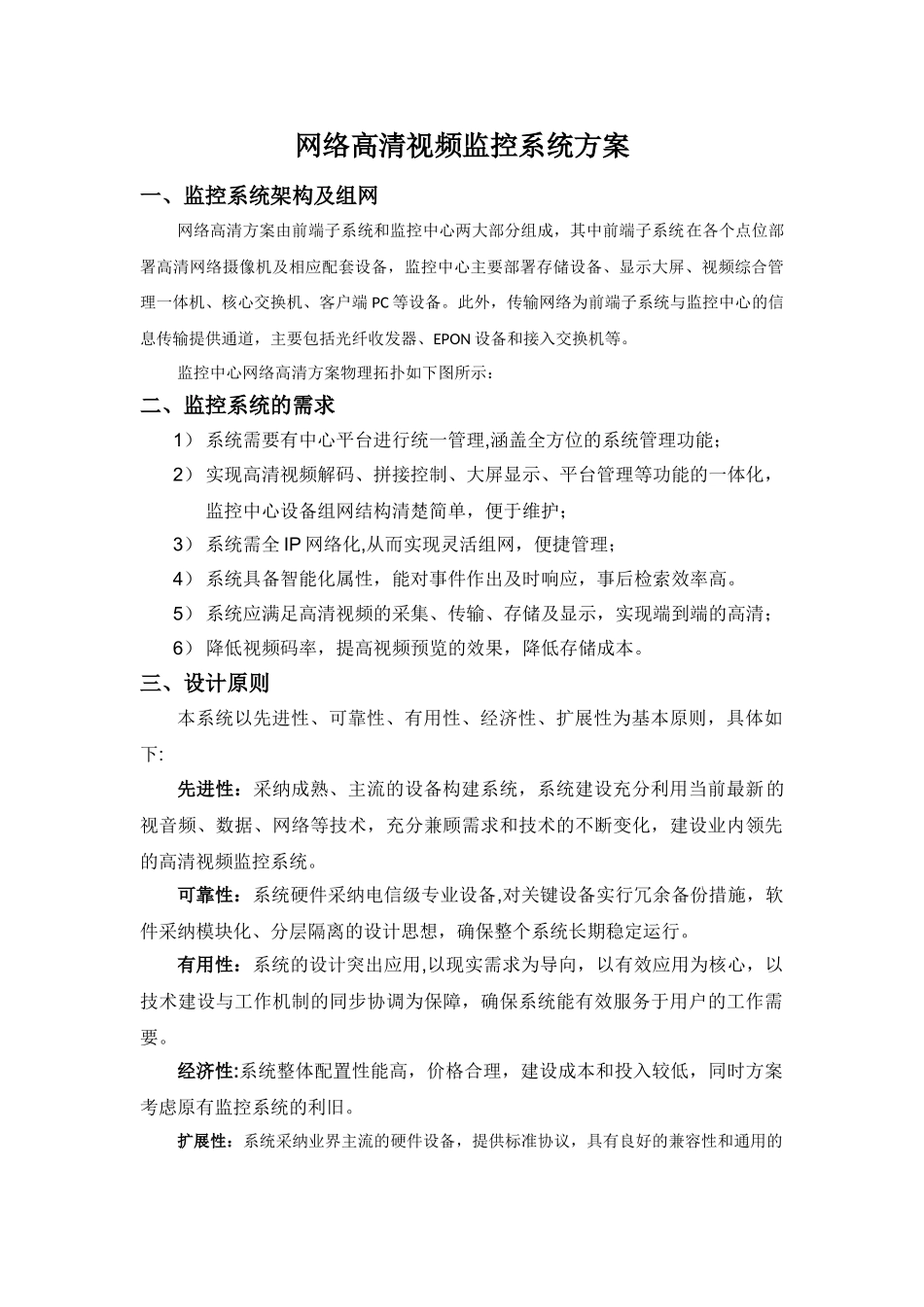

网络高清视频监控系统方案一、监控系统架构及组网网络高清方案由前端子系统和监控中心两大部分组成，其中前端子系统在各个点位部署高清网络摄像机及相应配套设备，监控中心主要部署存储设备、显示大屏、视频综合管理一体机、核心交换机、客户端 PC 等设备。此外，传输网络为前端子系统与监控中心的信息传输提供通道，主要包括光纤收发器、EPON 设备和接入交换机等。监控中心网络高清方案物理拓扑如下图所示：二、监控系统的需求1） 系统需要有中心平台进行统一管理,涵盖全方位的系统管理功能；2） 实现高清视频解码、拼接控制、大屏显示、平台管理等功能的一体化，监控中心设备组网结构清楚简单，便于维护；3） 系统需全 IP 网络化,从而实现灵活组网，便捷管理；4） 系统具备智能化属性，能对事件作出及时响应，事后检索效率高。5） 系统应满足高清视频的采集、传输、存储及显示，实现端到端的高清；6） 降低视频码率，提高视频预览的效果，降低存储成本。三、设计原则本系统以先进性、可靠性、有用性、经济性、扩展性为基本原则，具体如下:先进性：采纳成熟、主流的设备构建系统，系统建设充分利用当前最新的视音频、数据、网络等技术，充分兼顾需求和技术的不断变化，建设业内领先的高清视频监控系统。可靠性：系统硬件采纳电信级专业设备,对关键设备实行冗余备份措施，软件采纳模块化、分层隔离的设计思想，确保整个系统长期稳定运行。有用性：系统的设计突出应用,以现实需求为导向，以有效应用为核心，以技术建设与工作机制的同步协调为保障，确保系统能有效服务于用户的工作需要。经济性:系统整体配置性能高，价格合理，建设成本和投入较低，同时方案考虑原有监控系统的利旧。扩展性：系统采纳业界主流的硬件设备，提供标准协议，具有良好的兼容性和通用的软硬件接口，可以全面兼容主流厂商的设备，并能为其他系统提供接口.四、设计依据1） 《以太网 100BASE-T/1000 BASE-T 标准》 IEEE802。32） 《GB/T 13993.2-2024 通信光缆系统》3） 《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T 28181—2024）4） 《安全防范工程技术法律规范》（GB50348-2024）5） 《安全防范工程程序与要求》（GA/T75-94）6） 《安全防范系统验收规则》（GA308/2001）7） 《安全防范系统通用图形符号》（GA/T75—2000）8） 《视频安防监控系统技术要求》（GA/T367—2001）9） 《工业电视系统工程设计法律规范》(GB 501...
