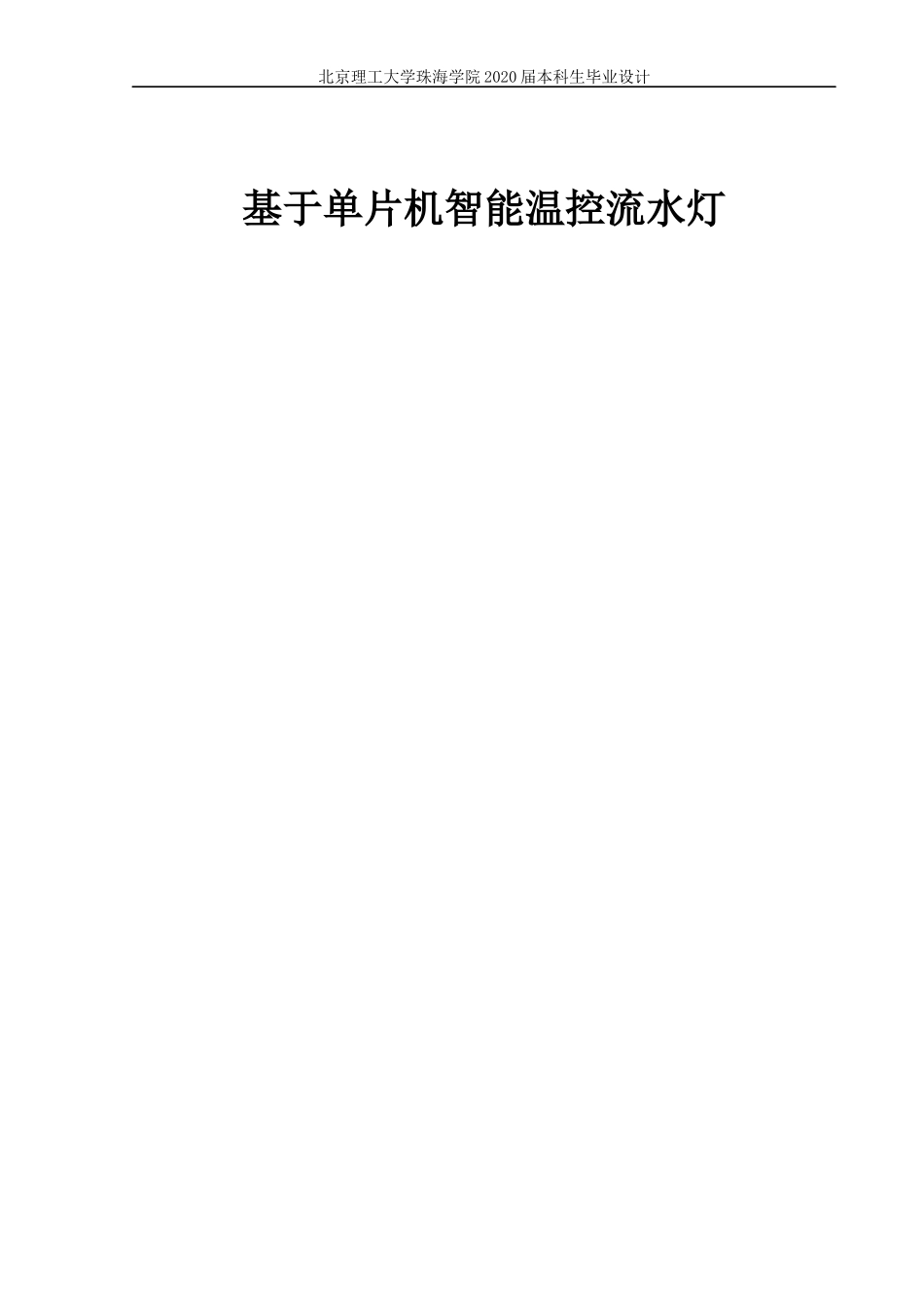

基于单片机智能温控流水灯

北京理工大学珠海学院 2020 届本科生毕业设计基于单片机智能温控流水灯 北京理工大学珠海学院 2020 届本科生毕业设计摘 要STM32 是和 8 位单片机不同的，它只是可以做到使寄存器进行编程，而且使用官方提供的库文件进行编程，这样子的编程就比较容易移植，同时我们写代码的时候就也比较方便了，它包括一系列 32 位产品有的功能，比如说：集高性能、实时功能、数字信号处理、低功耗与低电压操作等特性。STM32 还保持了集成度高和易于开发的特性。因为 STM32 单片机制造价格也比较便宜所以本设计选择了 STM32 单片机来实现温控流水灯的设计。这次设计的单片机温控流水灯系统主要部分就是 STM32 单片机和 LED 流水灯以及温度湿度显示器。通过对 STM32 单片机的控制操作，让它可以检测到温度差异的信号，来决定 LED 流水灯是否闪亮。通过温湿度显示器我们可以了解到单片机所接受的温度来判断系统是否对应成功，整个设计的电路具有易于操作，体积小，设计简单，功耗小特点。最终实现利用 STM32 单片机实现基于单片机的温控流水灯，我们会通过采集温度传感器值，根据温度的大小，控制流水灯的熄灭闪亮。于是我设计了三种模式分别是：当温度高于 35 度时，单片机上围绕成心形的流水灯一闪一灭；当温度低于 25 度时，围绕成矩形流水灯一闪一灭；当温度在约 25-35 度之间时，排列的跑马灯流水灯循环点亮。我希望我们可以利用温控流水灯系统将我们的城市装饰的更加的漂亮和浪漫，家里可以根据不同的温度来亮起适合的灯光给你一种舒适的感觉，也觉得特别的好奇以前也没有做过这方面的东西，所以对我来说这个设计还是特别有意义的。关键词：STM32 单片机；心形流水灯；矩形流水灯；跑马灯流水灯北京理工大学珠海学院 2020 届本科生毕业设计AbstractSTM32 is different from 8-bit single chip microcomputer. It can only make register program and use official library file to program, so that sub programming is easier to transplant. At the same time, when we write code, it is more convenient. It includes a series of functions of 32-bit products, such as: set high performance, real-time function, digital signal processing, low power consumption And low voltage operation. STM32 also maintains high integration a...
