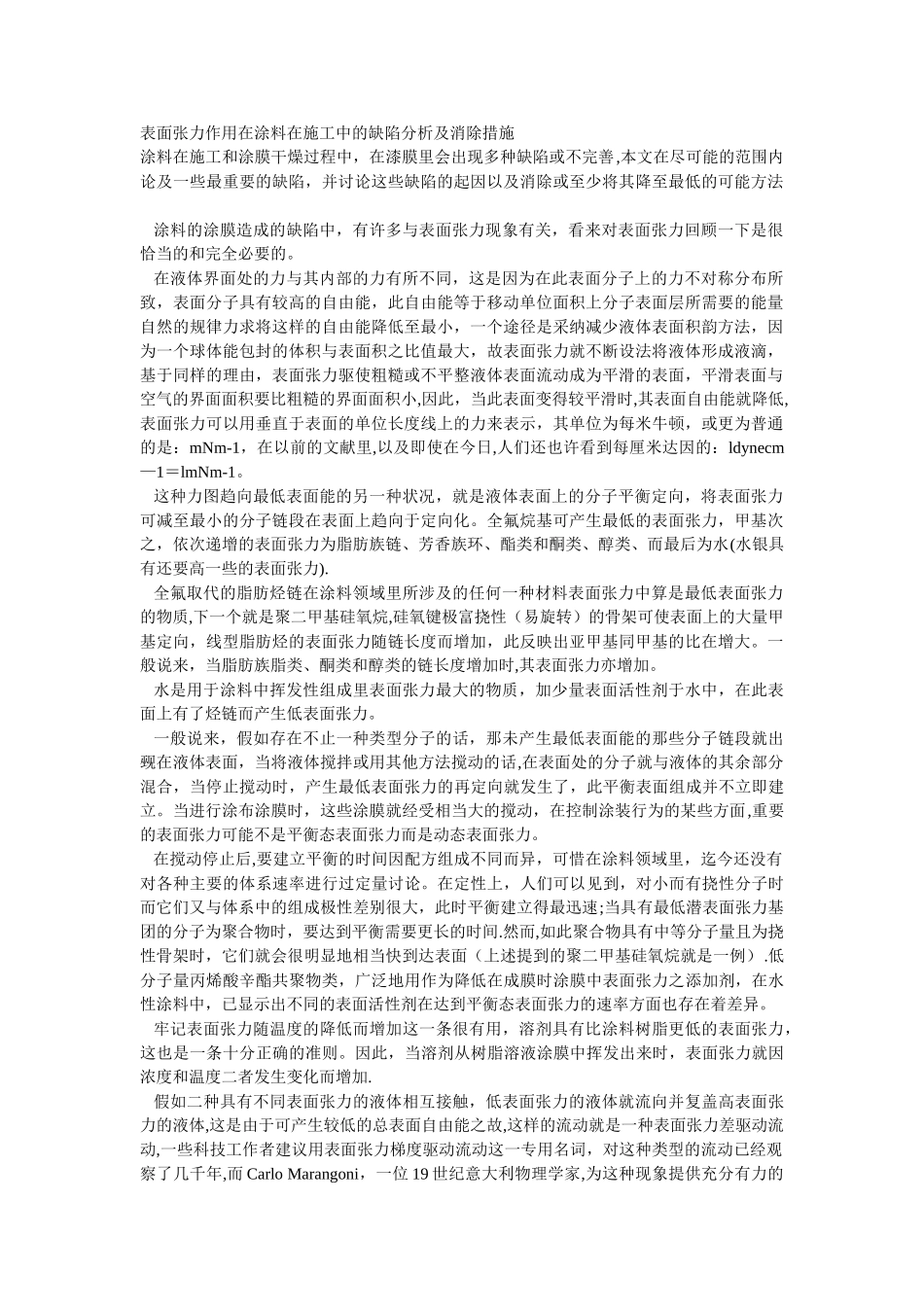

表面张力作用在涂料在施工中的缺陷分析及消除措施涂料在施工和涂膜干燥过程中，在漆膜里会出现多种缺陷或不完善,本文在尽可能的范围内论及一些最重要的缺陷，并讨论这些缺陷的起因以及消除或至少将其降至最低的可能方法 涂料的涂膜造成的缺陷中，有许多与表面张力现象有关，看来对表面张力回顾一下是很恰当的和完全必要的。 在液体界面处的力与其内部的力有所不同，这是因为在此表面分子上的力不对称分布所致，表面分子具有较高的自由能，此自由能等于移动单位面积上分子表面层所需要的能量自然的规律力求将这样的自由能降低至最小，一个途径是采纳减少液体表面积韵方法，因为一个球体能包封的体积与表面积之比值最大，故表面张力就不断设法将液体形成液滴，基于同样的理由，表面张力驱使粗糙或不平整液体表面流动成为平滑的表面，平滑表面与空气的界面面积要比粗糙的界面面积小,因此，当此表面变得较平滑时,其表面自由能就降低,表面张力可以用垂直于表面的单位长度线上的力来表示，其单位为每米牛顿，或更为普通的是：mNm-1，在以前的文献里,以及即使在今日,人们还也许看到每厘米达因的：ldynecm—1＝lmNm-1。 这种力图趋向最低表面能的另一种状况，就是液体表面上的分子平衡定向，将表面张力可减至最小的分子链段在表面上趋向于定向化。全氟烷基可产生最低的表面张力，甲基次之，依次递增的表面张力为脂肪族链、芳香族环、酯类和酮类、醇类、而最后为水(水银具有还要高一些的表面张力). 全氟取代的脂肪烃链在涂料领域里所涉及的任何一种材料表面张力中算是最低表面张力的物质,下一个就是聚二甲基硅氧烷,硅氧键极富挠性（易旋转）的骨架可使表面上的大量甲基定向，线型脂肪烃的表面张力随链长度而增加，此反映出亚甲基同甲基的比在增大。一般说来，当脂肪族脂类、酮类和醇类的链长度增加时,其表面张力亦增加。 水是用于涂料中挥发性组成里表面张力最大的物质，加少量表面活性剂于水中，在此表面上有了烃链而产生低表面张力。 一般说来，假如存在不止一种类型分子的话，那未产生最低表面能的那些分子链段就出觋在液体表面，当将液体搅拌或用其他方法搅动的话,在表面处的分子就与液体的其余部分混合，当停止搅动时，产生最低表面张力的再定向就发生了，此平衡表面组成并不立即建立。当进行涂布涂膜时，这些涂膜就经受相当大的搅动，在控制涂装行为的某些方面,重要的表面张力可能不是平衡态表面张力而是动态表面张力。 在搅动停止后,要建立平...
