装修临时用电施工组织设计(九臻)

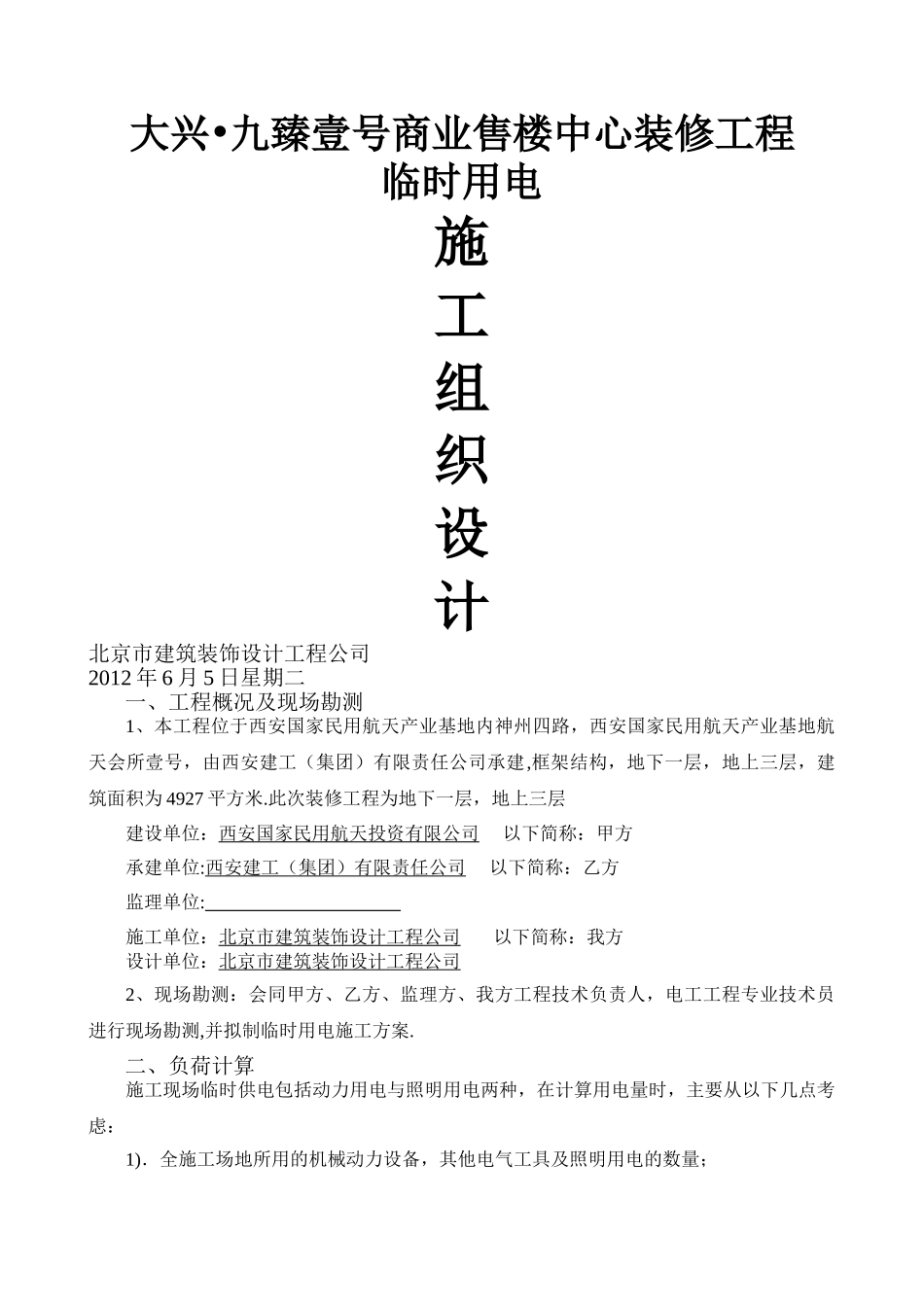

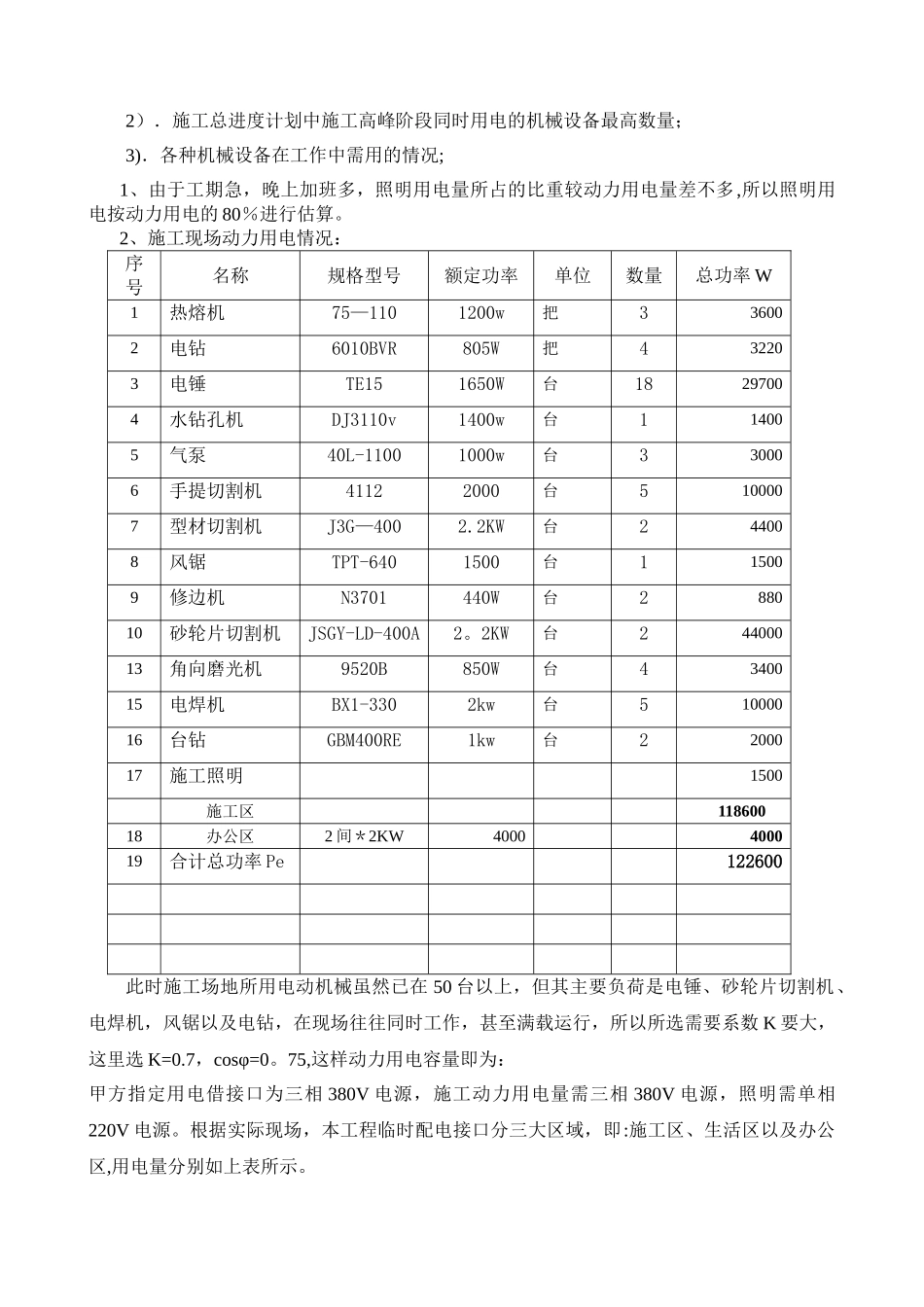

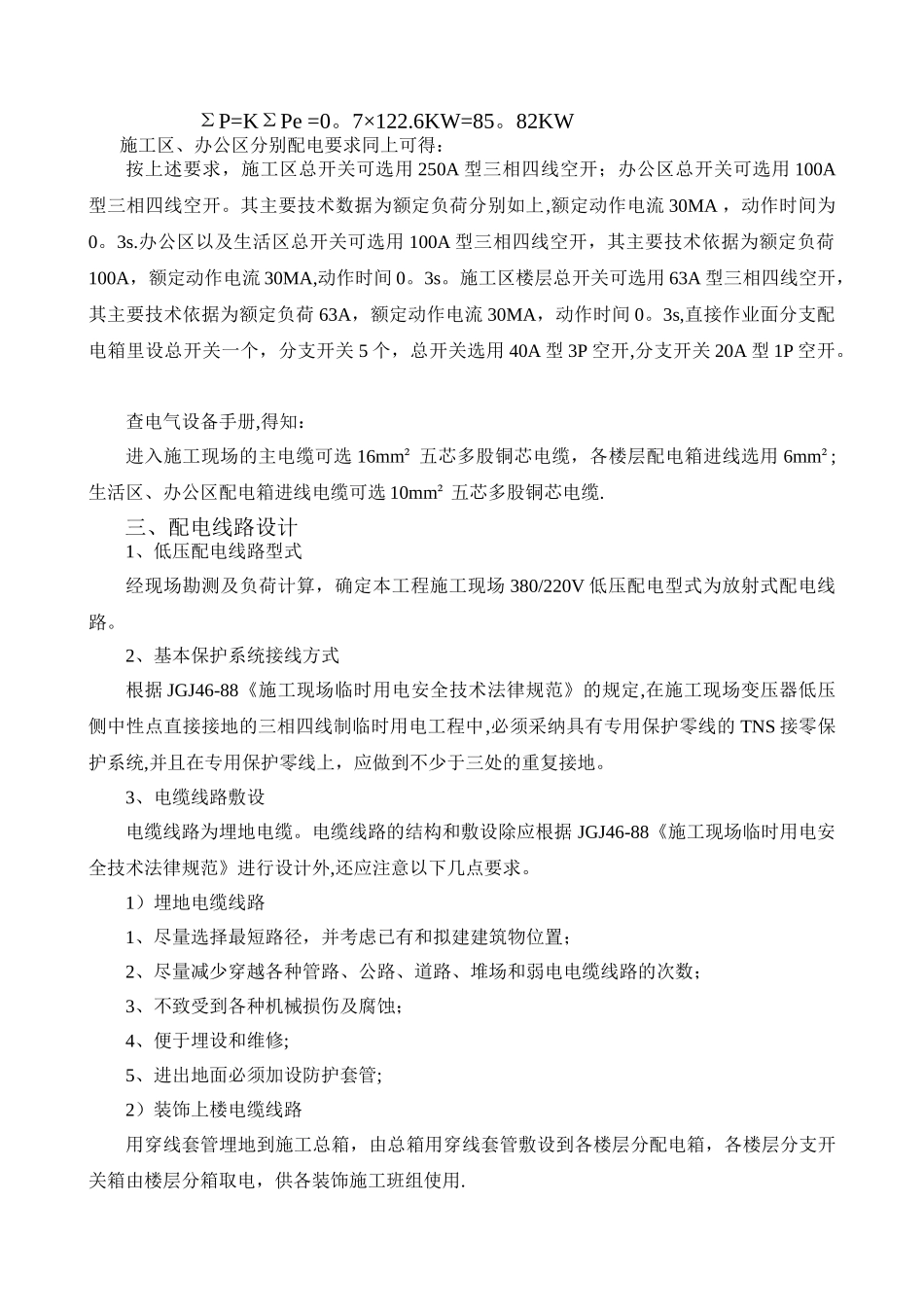

大兴•九臻壹号商业售楼中心装修工程临时用电施工组织设计北京市建筑装饰设计工程公司2012 年 6 月 5 日星期二 一、工程概况及现场勘测1、本工程位于西安国家民用航天产业基地内神州四路，西安国家民用航天产业基地航天会所壹号，由西安建工（集团）有限责任公司承建,框架结构，地下一层，地上三层，建筑面积为 4927 平方米.此次装修工程为地下一层，地上三层建设单位：西安国家民用航天投资有限公司 以下简称：甲方承建单位:西安建工（集团）有限责任公司 以下简称：乙方监理单位: 施工单位：北京市建筑装饰设计工程公司 以下简称：我方设计单位：北京市建筑装饰设计工程公司2、现场勘测：会同甲方、乙方、监理方、我方工程技术负责人，电工工程专业技术员进行现场勘测,并拟制临时用电施工方案.二、负荷计算施工现场临时供电包括动力用电与照明用电两种，在计算用电量时，主要从以下几点考虑：1)．全施工场地所用的机械动力设备，其他电气工具及照明用电的数量；2）．施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3)．各种机械设备在工作中需用的情况;1、由于工期急，晚上加班多，照明用电量所占的比重较动力用电量差不多,所以照明用电按动力用电的 80％进行估算。2、施工现场动力用电情况：序号名称规格型号额定功率单位数量总功率 W1热熔机75—1101200w把336002电钻6010BVR805W把432203电锤TE151650W台18297004水钻孔机DJ3110v1400w台114005气泵40L-11001000w台330006手提切割机41122000台5100007型材切割机J3G—4002.2KW台244008风锯TPT-6401500台115009修边机N3701440W台288010砂轮片切割机JSGY-LD-400A2。2KW台24400013角向磨光机9520B850W台4340015电焊机BX1-3302kw台51000016台钻GBM400RE1kw台2200017施工照明1500施工区 11860018办公区2 间＊2KW4000400019合计总功率 Pe122600此时施工场地所用电动机械虽然已在 50 台以上，但其主要负荷是电锤、砂轮片切割机、电焊机，风锯以及电钻，在现场往往同时工作，甚至满载运行，所以所选需要系数 K 要大，这里选 K=0.7，cosφ=0。75,这样动力用电容量即为：甲方指定用电借接口为三相 380V 电源，施工动力用电量需三相 380V 电源，照明需单相220V 电源。根据实际现场，本工程临时配电接口分三大区域，即:施工区、生活区以及办公区,用电量分别如上表所示。ΣP=KΣPe =0。7×122.6KW=85。82KW施工区、办公区分别配电要求同上可得：按上述要求，施工区总开...
