110kV降压变电站毕业设计说明

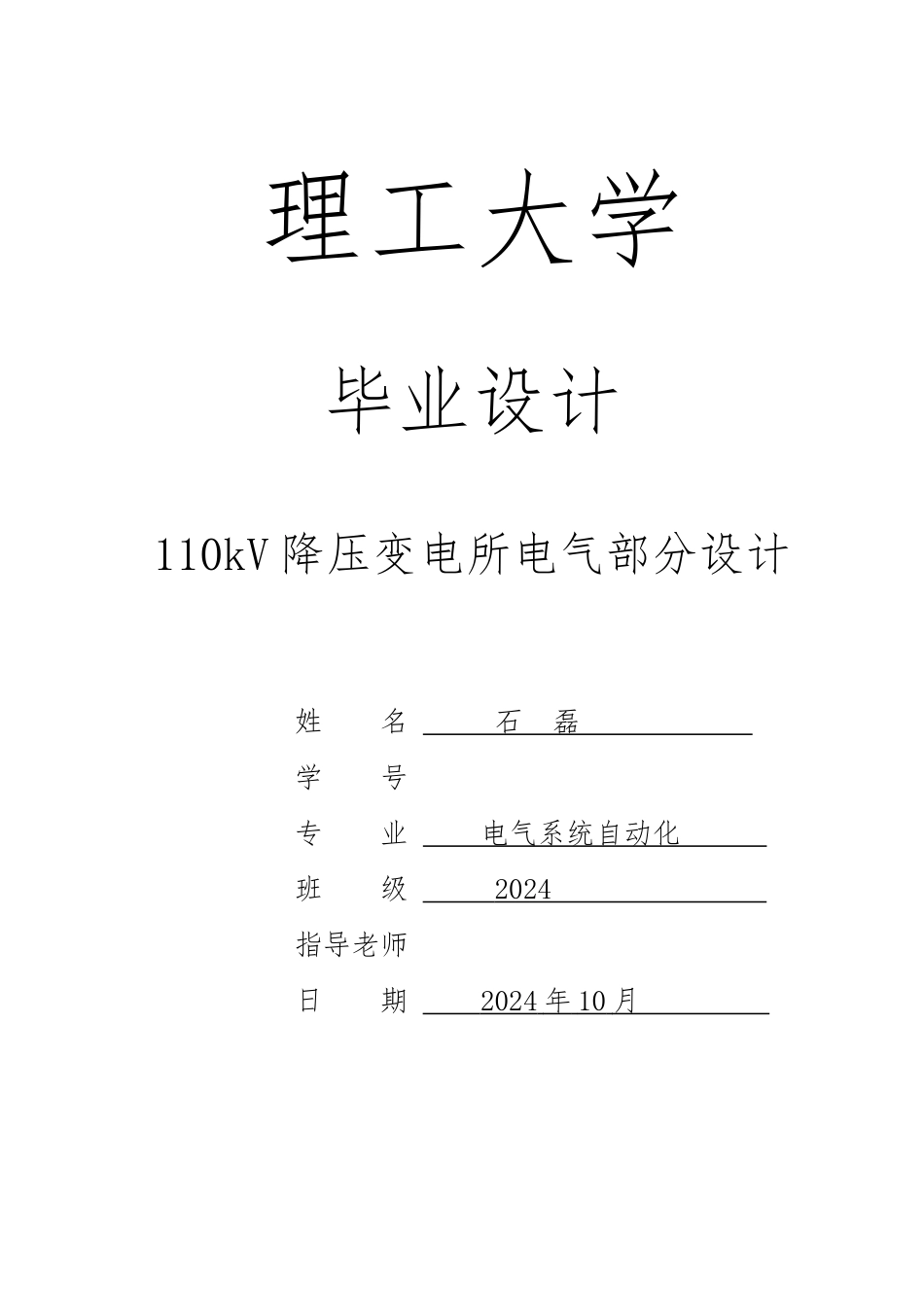

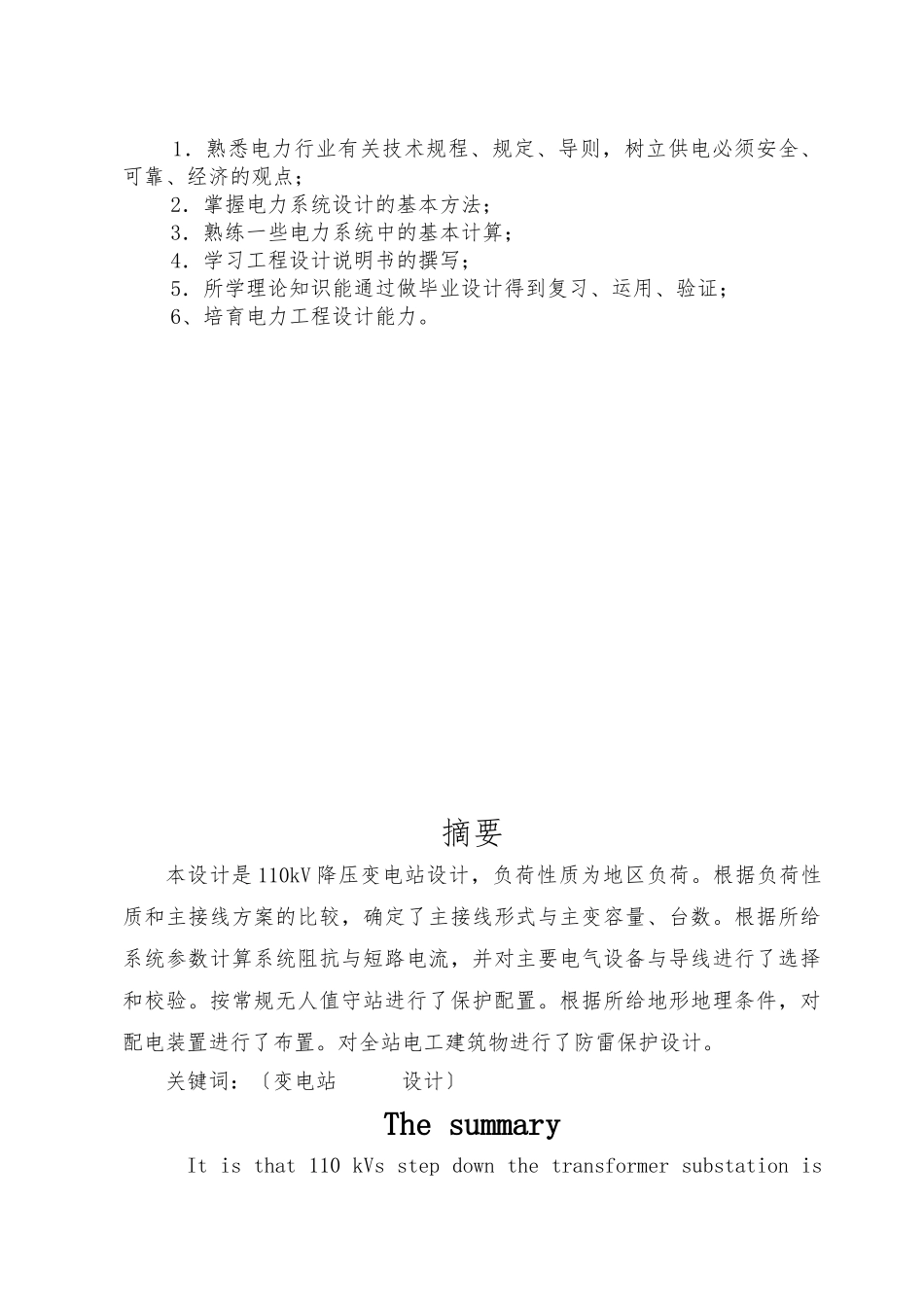

理工大学毕业设计110kV 降压变电所电气部分设计姓 名 石 磊 学 号 专 业 电气系统自动化 班 级 2024 指导老师 日 期 2024 年 10 月 电气工程学院本科生毕业设计任务书题目：110kV 降压变电所电气部分设计一、 原始资料1、变电所规模：1）建设两台三绕组降压变压器，电压等级为：110/38.5/10.5kV2）气象条件：气象条件为典 II 级:年最高温度 40 度，平均温度 20 度，最大风速 30 米/秒,最大覆冰，无特别要求。2、各电压等级负荷与与系统的连接情况：3）110kV 电压等级：系统采纳两条 110kV 线路向本所供电，当取基准容量为 100MW，系统归算为 110kV 母线的等值电抗为 0.24）35kV 电压等级：35kV 架空出线 8 回,线路全长共 50km，最大负荷40MW，最小负荷 38MW， cosφ=0.85，Tmax=4800h/a。5）10kV 电压等级：10kV 电缆出线 10 回,线路全长 40km，最大负荷14MW，最小负荷 10MW， cosφ=0.8，Tmax=4800h/a。二、 设计容1、设计各电压等级的电气主接线。2、短路电流的计算。3、选择主要电气设备并校验。4、设计主变压器保护。5、设计变电所防雷保护。三、设计成品1、说明书一份2．图纸两： （1）电气主接线图一（2）配电装置断面图一四、设计目和与要求毕业设计的主要目的是：培育综合运用所学基础课、理论课、专业课知识去分析和理解本专业围的一般工程技术问题的能力，通过专业设计进一步巩固、扩大和深化所学的理论知识和基本技能，从而实现理论与实践相结合的最终目的：毕业设计应达到下列要求：1．熟悉电力行业有关技术规程、规定、导则，树立供电必须安全、可靠、经济的观点； 2．掌握电力系统设计的基本方法； 3．熟练一些电力系统中的基本计算； 4．学习工程设计说明书的撰写； 5．所学理论知识能通过做毕业设计得到复习、运用、验证； 6、培育电力工程设计能力。摘要本设计是 110kV 降压变电站设计，负荷性质为地区负荷。根据负荷性质和主接线方案的比较，确定了主接线形式与主变容量、台数。根据所给系统参数计算系统阻抗与短路电流，并对主要电气设备与导线进行了选择和校验。按常规无人值守站进行了保护配置。根据所给地形地理条件，对配电装置进行了布置。对全站电工建筑物进行了防雷保护设计。关键词：〔变电站 设计〕The summaryIt is that 110 kVs step down the transformer substation is designed to originally design, load nature is the reg...
