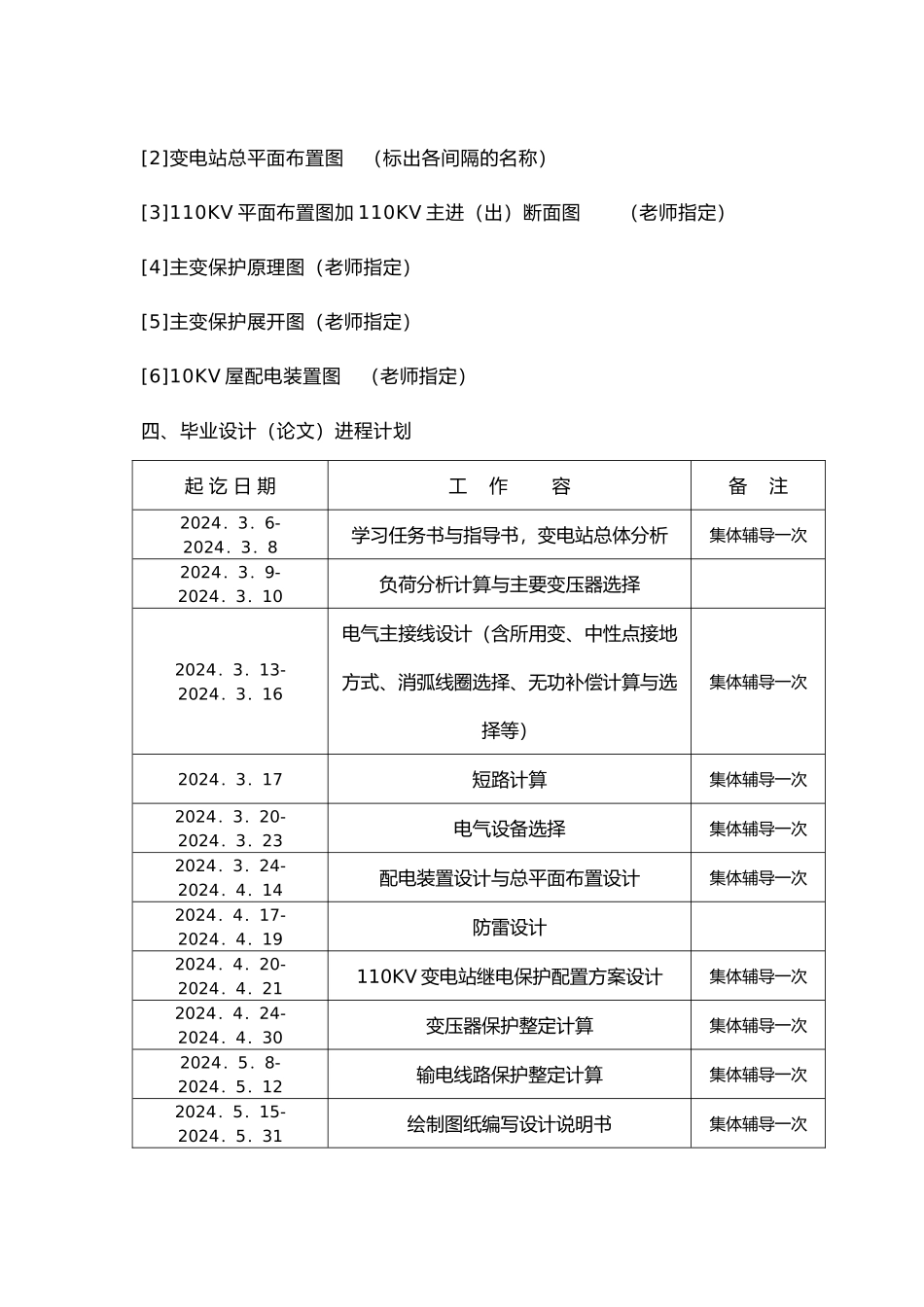

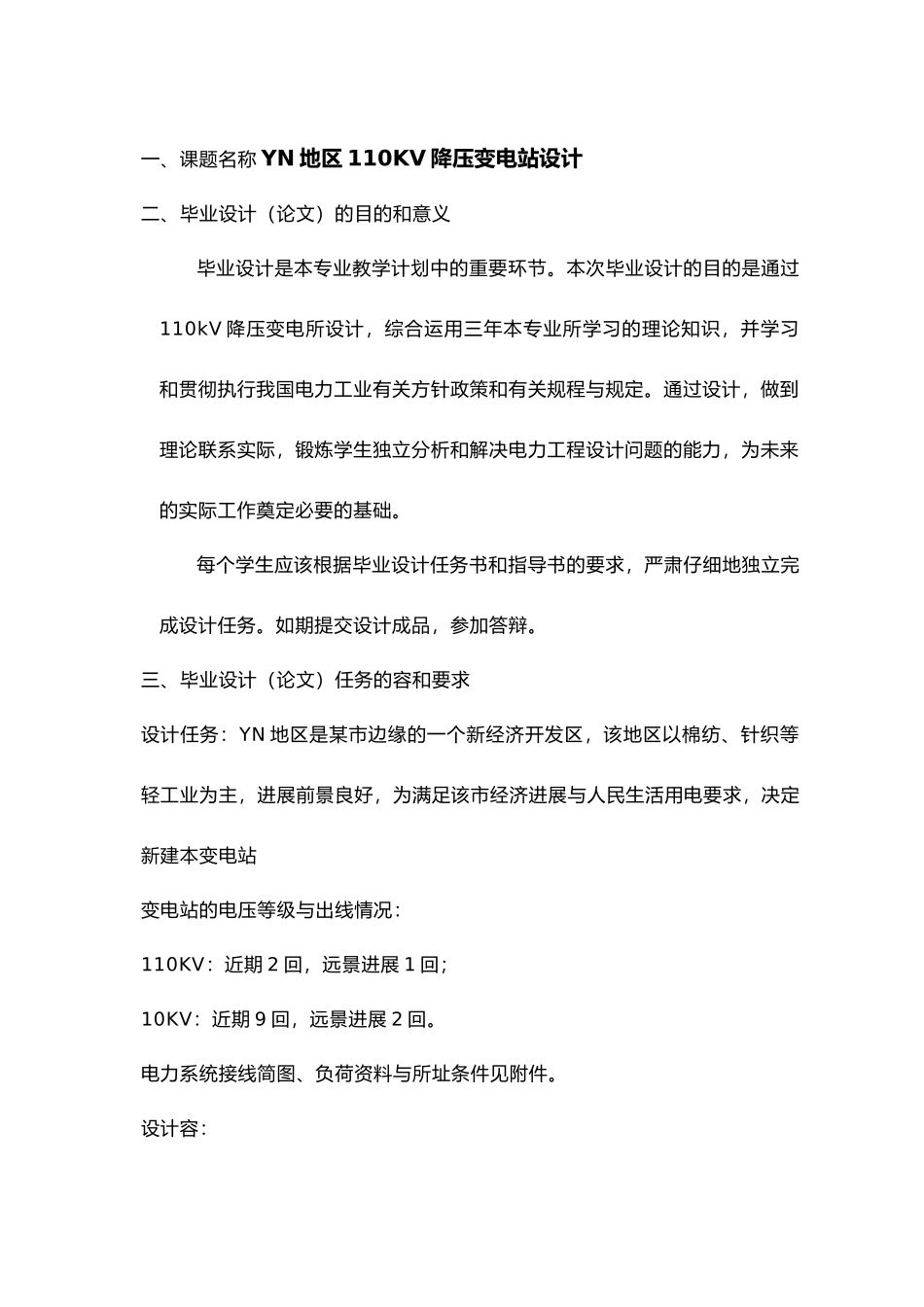

一、课题名称 YN 地区 110KV 降压变电站设计二、毕业设计（论文）的目的和意义毕业设计是本专业教学计划中的重要环节。本次毕业设计的目的是通过110kV 降压变电所设计，综合运用三年本专业所学习的理论知识，并学习和贯彻执行我国电力工业有关方针政策和有关规程与规定。通过设计，做到理论联系实际，锻炼学生独立分析和解决电力工程设计问题的能力，为未来的实际工作奠定必要的基础。每个学生应该根据毕业设计任务书和指导书的要求，严肃仔细地独立完成设计任务。如期提交设计成品，参加答辩。三、毕业设计（论文）任务的容和要求设计任务：YN 地区是某市边缘的一个新经济开发区，该地区以棉纺、针织等轻工业为主，进展前景良好，为满足该市经济进展与人民生活用电要求，决定新建本变电站变电站的电压等级与出线情况：110KV：近期 2 回，远景进展 1 回；10KV：近期 9 回，远景进展 2 回。电力系统接线简图、负荷资料与所址条件见附件。设计容：㈠电气一次部分 1．变电所总体分析2．负荷分析计算与主变压器选择3．电气主接线设计（含所用变、中性点接地方式、消弧线圈选择、无功补偿计算与选择等）4．短路电流计算5．电气设计选择6．配电装置与电气总平面设计㈡电气二次部分（继电保护的整定计算）1．继电保护方式的考虑2．系统运行方式的考虑3．短路点的选择与短路计算4．继电保护的整定计算设计要求：1．设计说明书一份，说明书字数不少于 5000 字，说明书用纸规格为：A4纸。 2．图纸：7（根据老师要求完成相应的部分）[1]电气主接线图 （标出相应参数）[2]变电站总平面布置图 （标出各间隔的名称）[3]110KV 平面布置图加 110KV 主进（出）断面图 （老师指定）[4]主变保护原理图（老师指定）[5]主变保护展开图（老师指定）[6]10KV 屋配电装置图 （老师指定）四、毕业设计（论文）进程计划起 讫 日 期工 作 容备 注2024．3．6-2024．3．8学习任务书与指导书，变电站总体分析集体辅导一次2024．3．9-2024．3．10负荷分析计算与主要变压器选择2024．3．13-2024．3．16电气主接线设计（含所用变、中性点接地方式、消弧线圈选择、无功补偿计算与选择等）集体辅导一次2024．3．17短路计算集体辅导一次2024．3．20-2024．3．23电气设备选择集体辅导一次2024．3．24-2024．4．14配电装置设计与总平面布置设计集体辅导一次2024．4．17-2024．4．19防雷设计2024．4．20-2024．4．21110KV 变电站继电保护配置方案设计集体...
