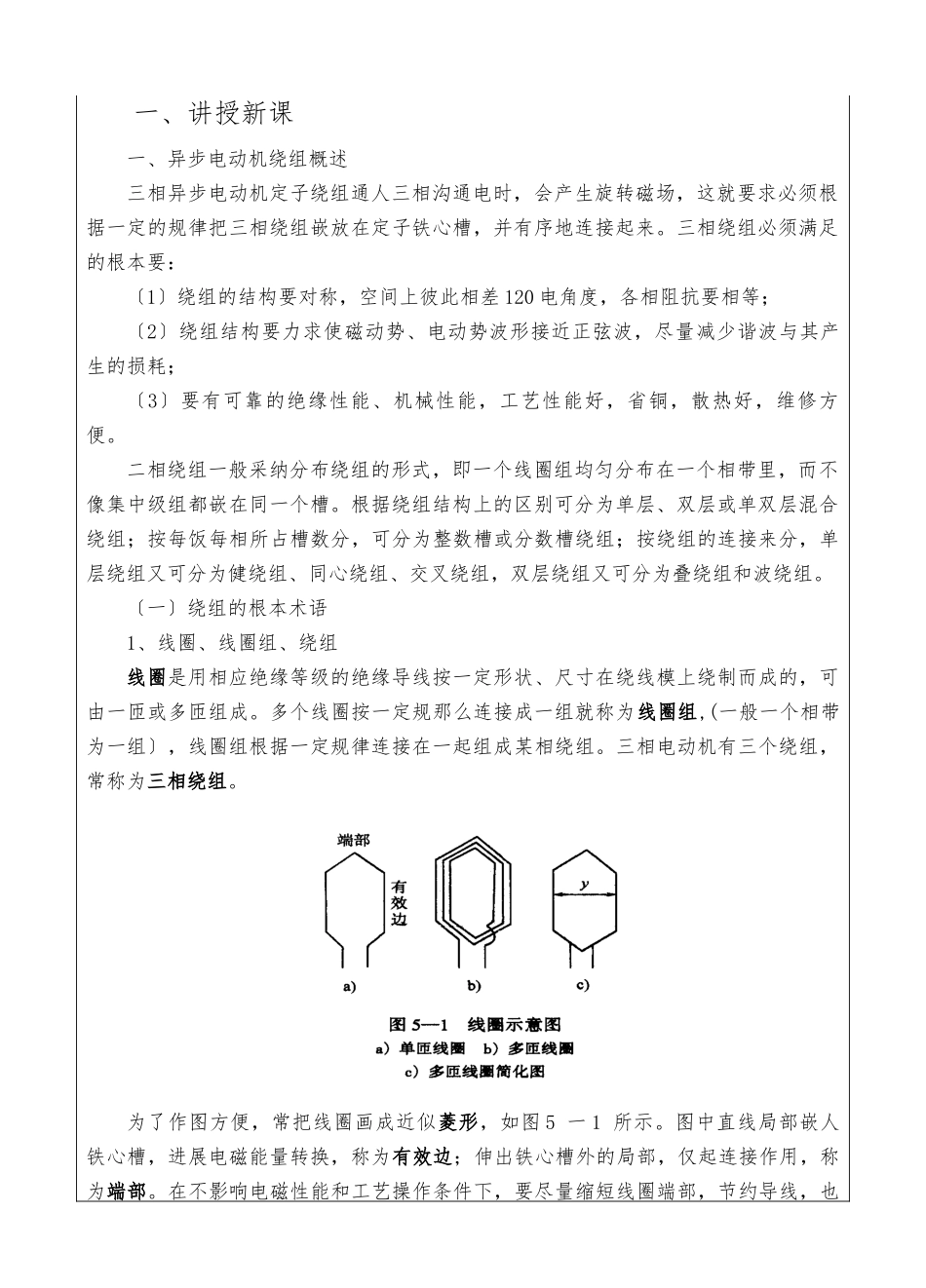

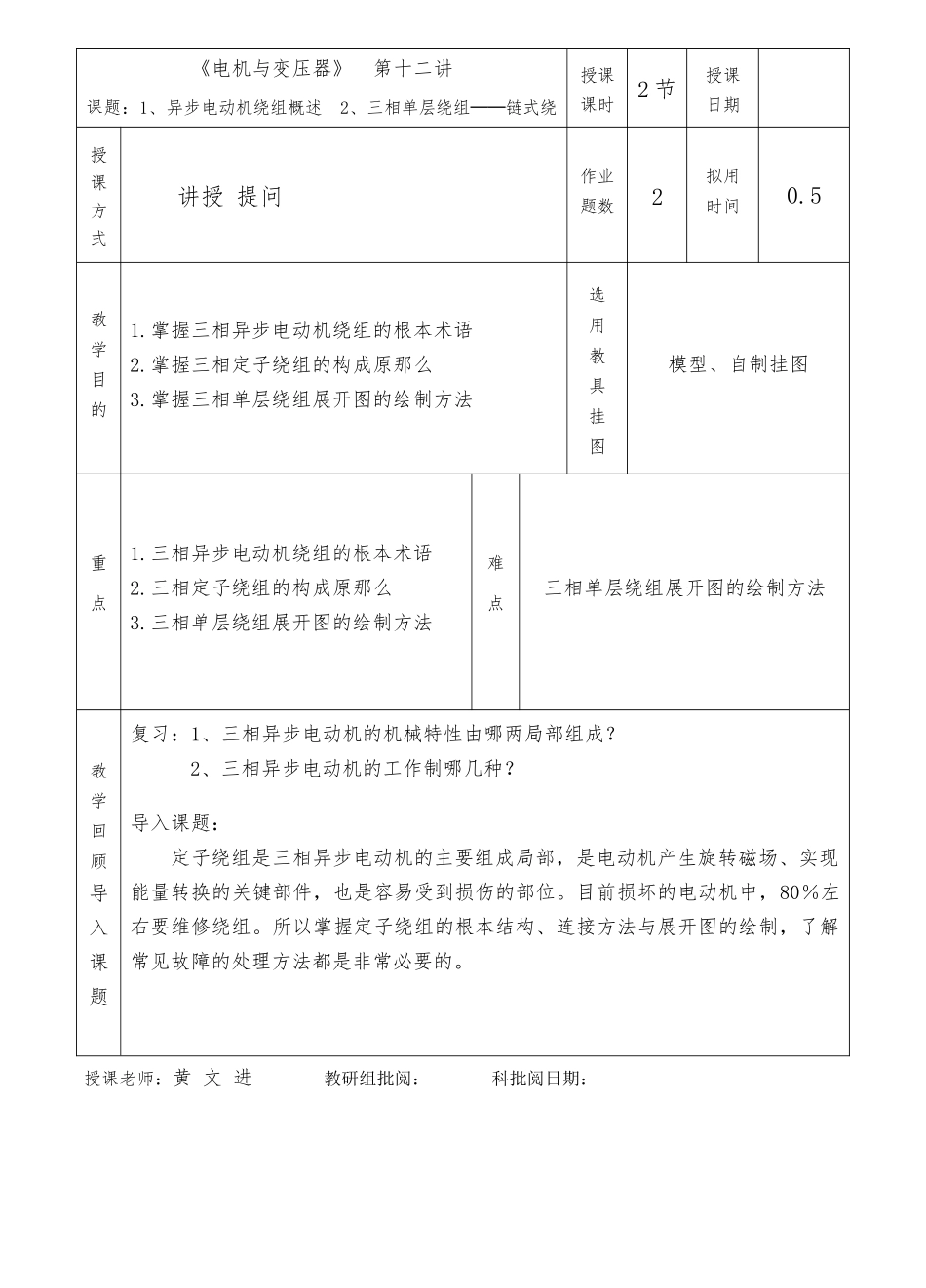

《电机与变压器》 第十二讲课题:1、异步电动机绕组概述 2、三相单层绕组──链式绕组授课课时2 节授课日期授课方式讲授 提问作业题数2拟用时间0.5教学目的1.掌握三相异步电动机绕组的根本术语2.掌握三相定子绕组的构成原那么3.掌握三相单层绕组展开图的绘制方法选用教具挂图模型、自制挂图重点1.三相异步电动机绕组的根本术语2.三相定子绕组的构成原那么3.三相单层绕组展开图的绘制方法难点三相单层绕组展开图的绘制方法教学回顾导入课题复习:1、三相异步电动机的机械特性由哪两局部组成?2、三相异步电动机的工作制哪几种?导入课题:定子绕组是三相异步电动机的主要组成局部,是电动机产生旋转磁场、实现能量转换的关键部件,也是容易受到损伤的部位。目前损坏的电动机中,80%左右要维修绕组。所以掌握定子绕组的根本结构、连接方法与展开图的绘制,了解常见故障的处理方法都是非常必要的。授课老师:黄 文 进 教研组批阅: 科批阅日期:一、讲授新课一、异步电动机绕组概述三相异步电动机定子绕组通人三相沟通电时,会产生旋转磁场,这就要求必须根据一定的规律把三相绕组嵌放在定子铁心槽,并有序地连接起来。三相绕组必须满足的根本要:〔1〕绕组的结构要对称,空间上彼此相差 120 电角度,各相阻抗要相等;〔2〕绕组结构要力求使磁动势、电动势波形接近正弦波,尽量减少谐波与其产生的损耗;〔3〕要有可靠的绝缘性能、机械性能,工艺性能好,省铜,散热好,维修方便。二相绕组一般采纳分布绕组的形式,即一个线圈组均匀分布在一个相带里,而不像集中级组都嵌在同一个槽。根据绕组结构上的区别可分为单层、双层或单双层混合绕组;按每饭每相所占槽数分,可分为整数槽或分数槽绕组;按绕组的连接来分,单层绕组又可分为健绕组、同心绕组、交叉绕组,双层绕组又可分为叠绕组和波绕组。〔一〕绕组的根本术语1、线圈、线圈组、绕组线圈是用相应绝缘等级的绝缘导线按一定形状、尺寸在绕线模上绕制而成的,可由一匝或多匝组成。多个线圈按一定规那么连接成一组就称为线圈组,(一般一个相带为一组〕,线圈组根据一定规律连接在一起组成某相绕组。三相电动机有三个绕组,常称为三相绕组。为了作图方便,常把线圈画成近似菱形,如图 5 一 1 所示。图中直线局部嵌人铁心槽,进展电磁能量转换,称为有效边;伸出铁心槽外的局部,仅起连接作用,称为端部。在不影响电磁性能和工艺操作条件下,要尽量缩短线圈端部,节约导线,也减少漏抗和...
