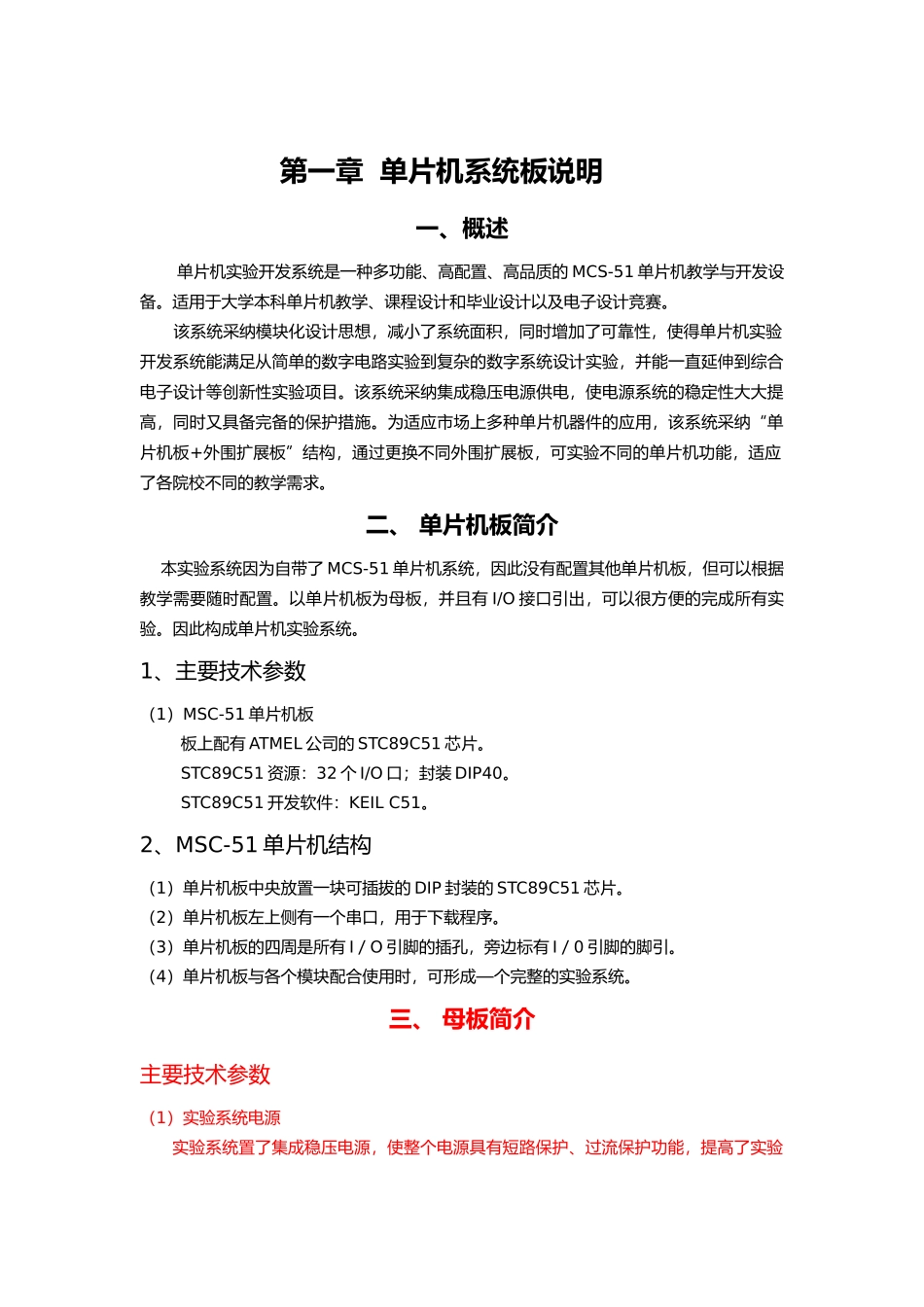

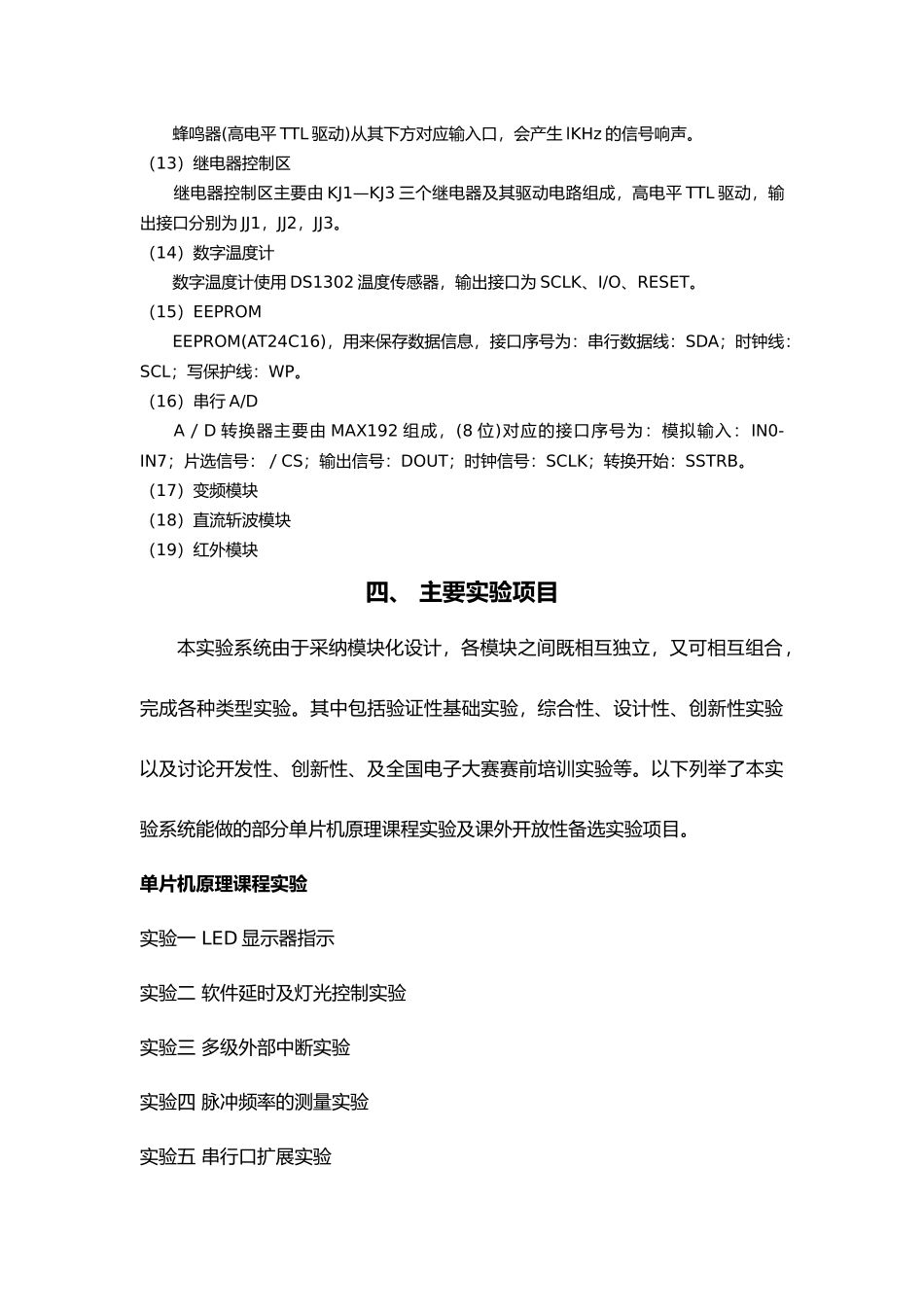

第一章 单片机系统板说明一、概述单片机实验开发系统是一种多功能、高配置、高品质的 MCS-51 单片机教学与开发设备。适用于大学本科单片机教学、课程设计和毕业设计以及电子设计竞赛。该系统采纳模块化设计思想,减小了系统面积,同时增加了可靠性,使得单片机实验开发系统能满足从简单的数字电路实验到复杂的数字系统设计实验,并能一直延伸到综合电子设计等创新性实验项目。该系统采纳集成稳压电源供电,使电源系统的稳定性大大提高,同时又具备完备的保护措施。为适应市场上多种单片机器件的应用,该系统采纳“单片机板+外围扩展板”结构,通过更换不同外围扩展板,可实验不同的单片机功能,适应了各院校不同的教学需求。二、 单片机板简介 本实验系统因为自带了 MCS-51 单片机系统,因此没有配置其他单片机板,但可以根据教学需要随时配置。以单片机板为母板,并且有 I/O 接口引出,可以很方便的完成所有实验。因此构成单片机实验系统。1、主要技术参数(1)MSC-51 单片机板板上配有 ATMEL 公司的 STC89C51 芯片。STC89C51 资源:32 个 I/O 口;封装 DIP40。STC89C51 开发软件:KEIL C51。2、MSC-51 单片机结构(1)单片机板中央放置一块可插拔的 DIP 封装的 STC89C51 芯片。(2)单片机板左上侧有一个串口,用于下载程序。(3)单片机板的四周是所有 I/O 引脚的插孔,旁边标有 I/0 引脚的脚引。(4)单片机板与各个模块配合使用时,可形成—个完整的实验系统。三、 母板简介主要技术参数(1)实验系统电源实验系统置了集成稳压电源,使整个电源具有短路保护、过流保护功能,提高了实验的稳定性。 主板的右上角为电源总开关,当把 220V 沟通电源线插入主板后,打开电源开关,主板得电工作。为适用多种需要,配置了+5V,+12V,—5V 电压供主板和外设需要,通过右上角的插针排和插孔输出到外设。此外,还设有螺旋保险插孔保护实验箱。(2)RS232 接口RS232 接口通过 MAX232 芯片实现与计算机的串行通讯,通过接口引出信号。(3)单片机最小系统单片机最小系统的核心是 ATMEL 公司的 AT89S51 单片机,AT89S51 右边的按键是复位键,按下时单片机复位,单片机的放两排插孔,分别是: P1.0-P1.7,P0.0-P1.7,P3.0—P3.7, P2.0—P2.7,它们可以实现单片机实验和开发。(4)模拟量接口一个模拟量接口,由 ICL8038 产生,通过插孔引出。(5)D/A 转换器D/A 转换器由 DA0832,LM324 芯片组成...
