51单片机的智能频率计课程设计报告书

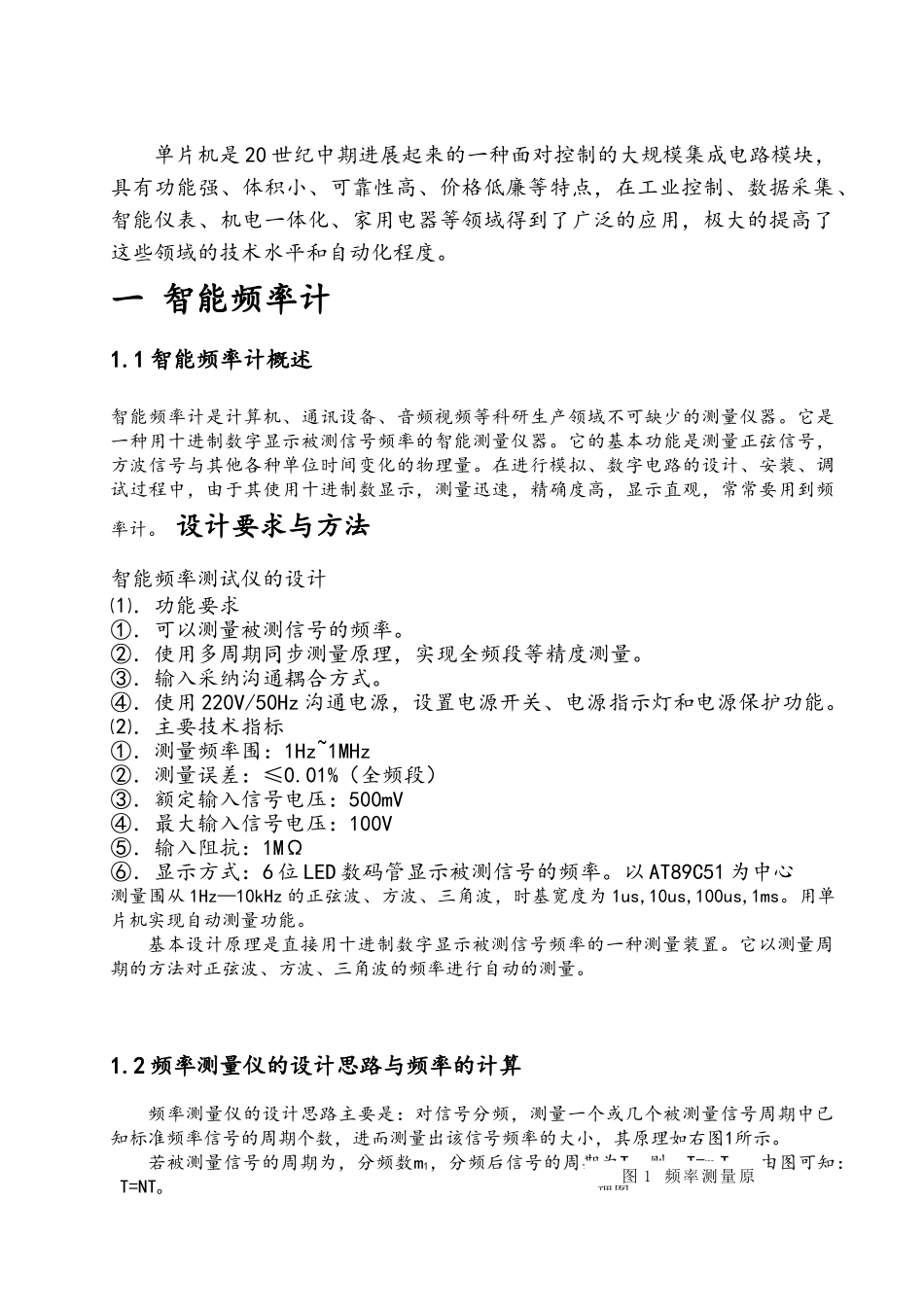

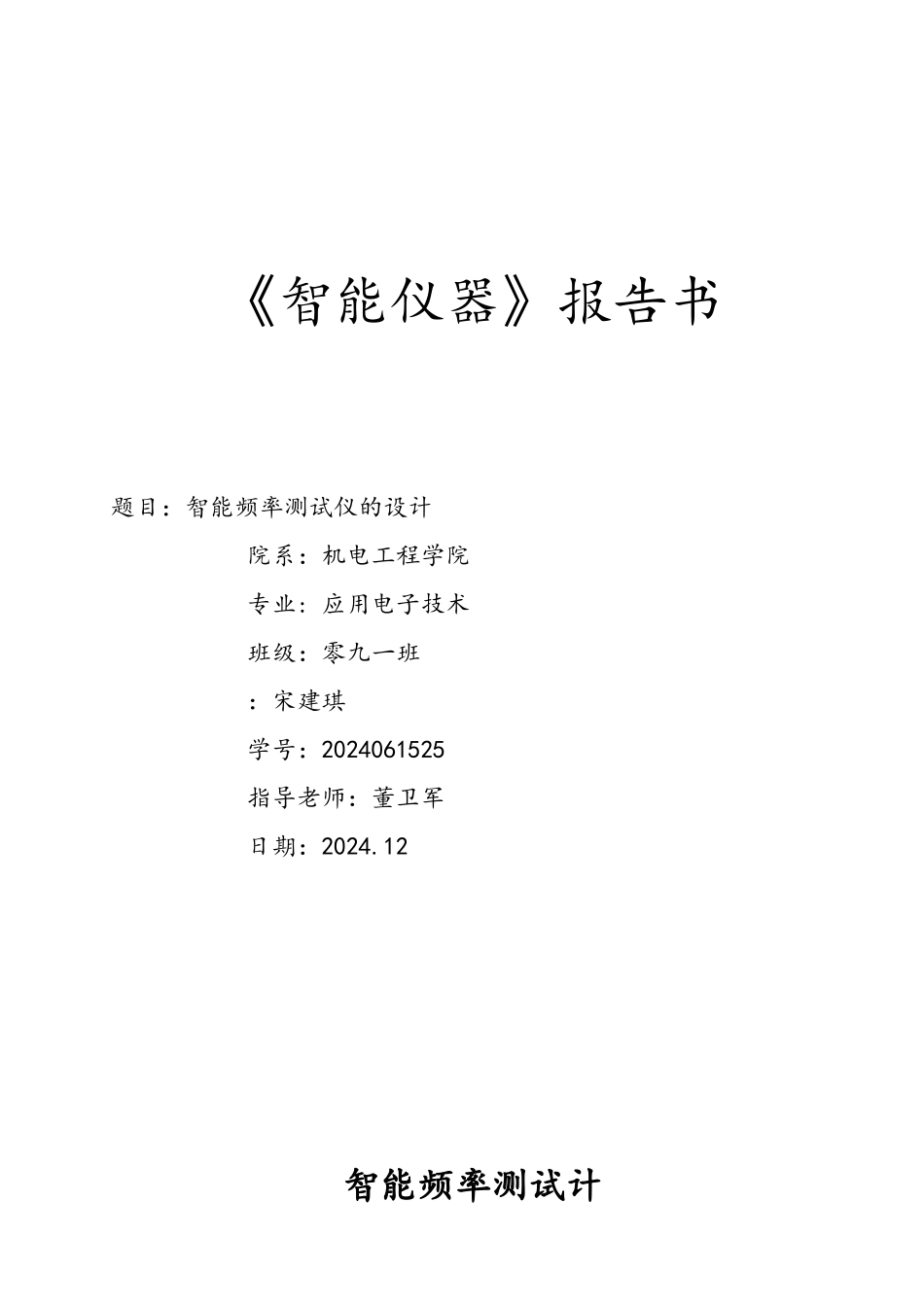

《智能仪器》报告书题目：智能频率测试仪的设计 院系：机电工程学院 专业: 应用电子技术 班级：零九一班 ：宋建琪 学号：2024061525 指导老师：董卫军 日期：2024.12智能频率测试计单片机是 20 世纪中期进展起来的一种面对控制的大规模集成电路模块，具有功能强、体积小、可靠性高、价格低廉等特点，在工业控制、数据采集、智能仪表、机电一体化、家用电器等领域得到了广泛的应用，极大的提高了这些领域的技术水平和自动化程度。一 智能频率计1.1 智能频率计概述智能频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。它是一种用十进制数字显示被测信号频率的智能测量仪器。它的基本功能是测量正弦信号，方波信号与其他各种单位时间变化的物理量。在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，常常要用到频率计。 设计要求与方法智能频率测试仪的设计⑴．功能要求①．可以测量被测信号的频率。②．使用多周期同步测量原理，实现全频段等精度测量。③．输入采纳沟通耦合方式。④．使用 220V/50Hz 沟通电源，设置电源开关、电源指示灯和电源保护功能。⑵．主要技术指标①．测量频率围：1Hz~1MHz②．测量误差：≤0.01%（全频段）③．额定输入信号电压：500mV④．最大输入信号电压：100V⑤．输入阻抗：1MΩ⑥．显示方式：6 位 LED 数码管显示被测信号的频率。以 AT89C51 为中心测量围从 1Hz—10kHz 的正弦波、方波、三角波，时基宽度为 1us,10us,100us,1ms。用单片机实现自动测量功能。基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。它以测量周期的方法对正弦波、方波、三角波的频率进行自动的测量。1.2 频率测量仪的设计思路与频率的计算频率测量仪的设计思路主要是：对信号分频，测量一个或几个被测量信号周期中已知标准频率信号的周期个数，进而测量出该信号频率的大小，其原理如右图1所示。若被测量信号的周期为，分频数m1，分频后信号的周期为T，则：T=m1Tx 。由图可知： T=NTo 图 1 频率测量原理图 （注：To为标准信号的周期，所以T为分频后信号的周期，则可以算出被测量信号的频率f。）由于单片机系统的标准频率比较稳定，而是系统标准信号频率的误差，通常情况下很小；而系统的量化误差小于 1，所以由式 T=NTo可知，频率测量的误差主要取决于 N 值的大小，N 值越大，误差越小，测量的精度越高。频率测试...
