ArtCAM-使用技巧和疑难解答

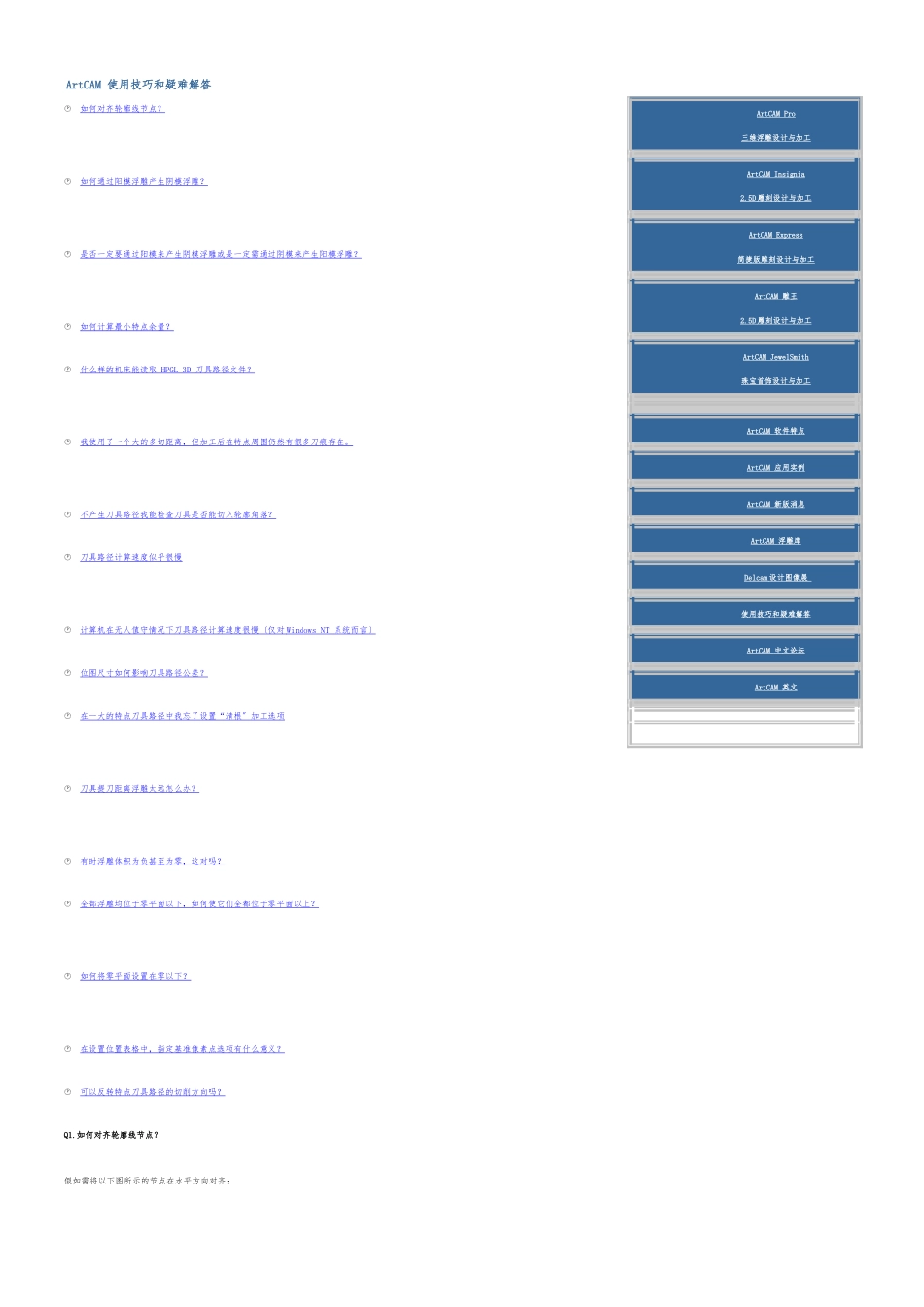

ArtCAM-使用技巧和疑难解答_第1页
1/9

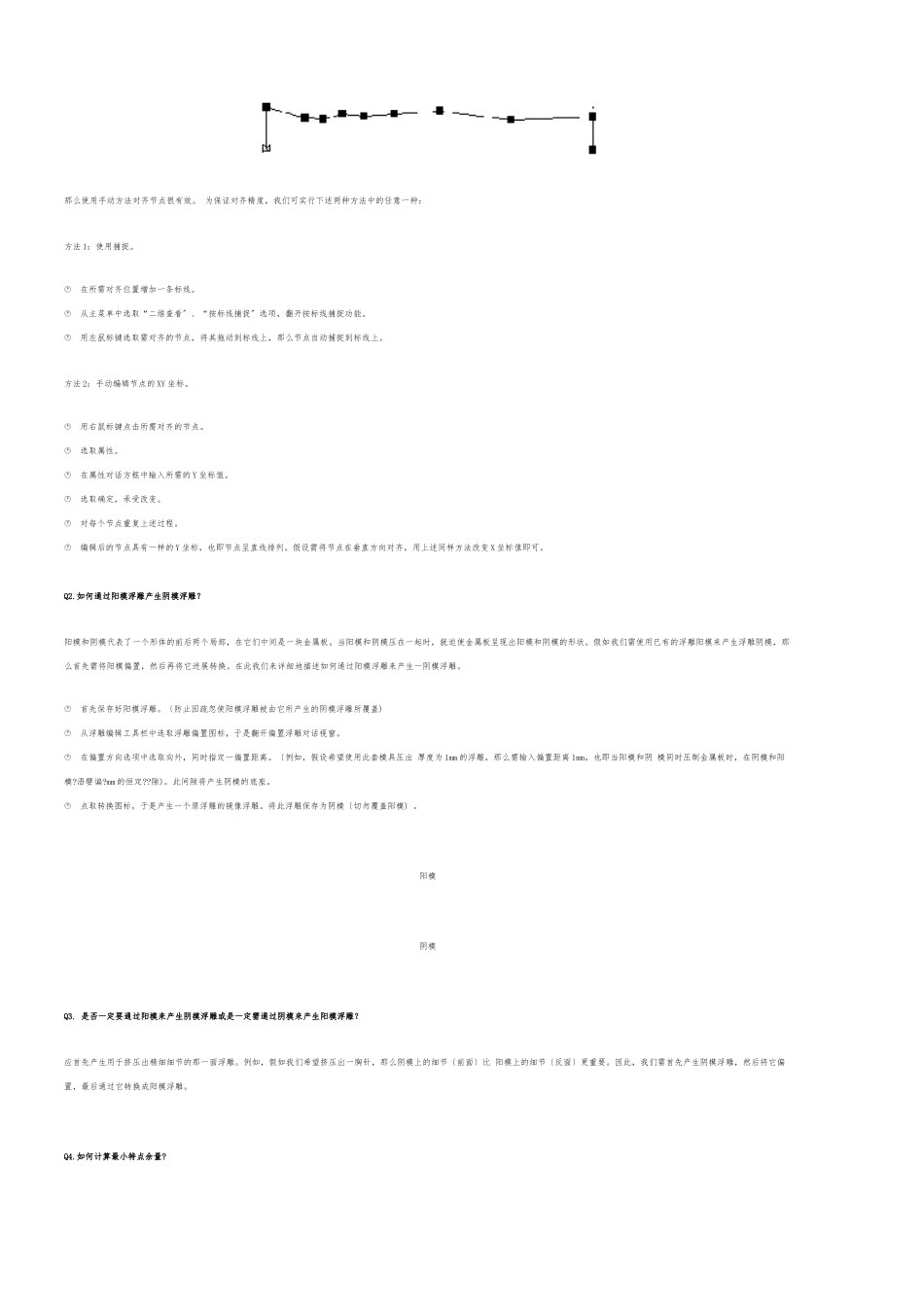

ArtCAM-使用技巧和疑难解答_第2页
2/9

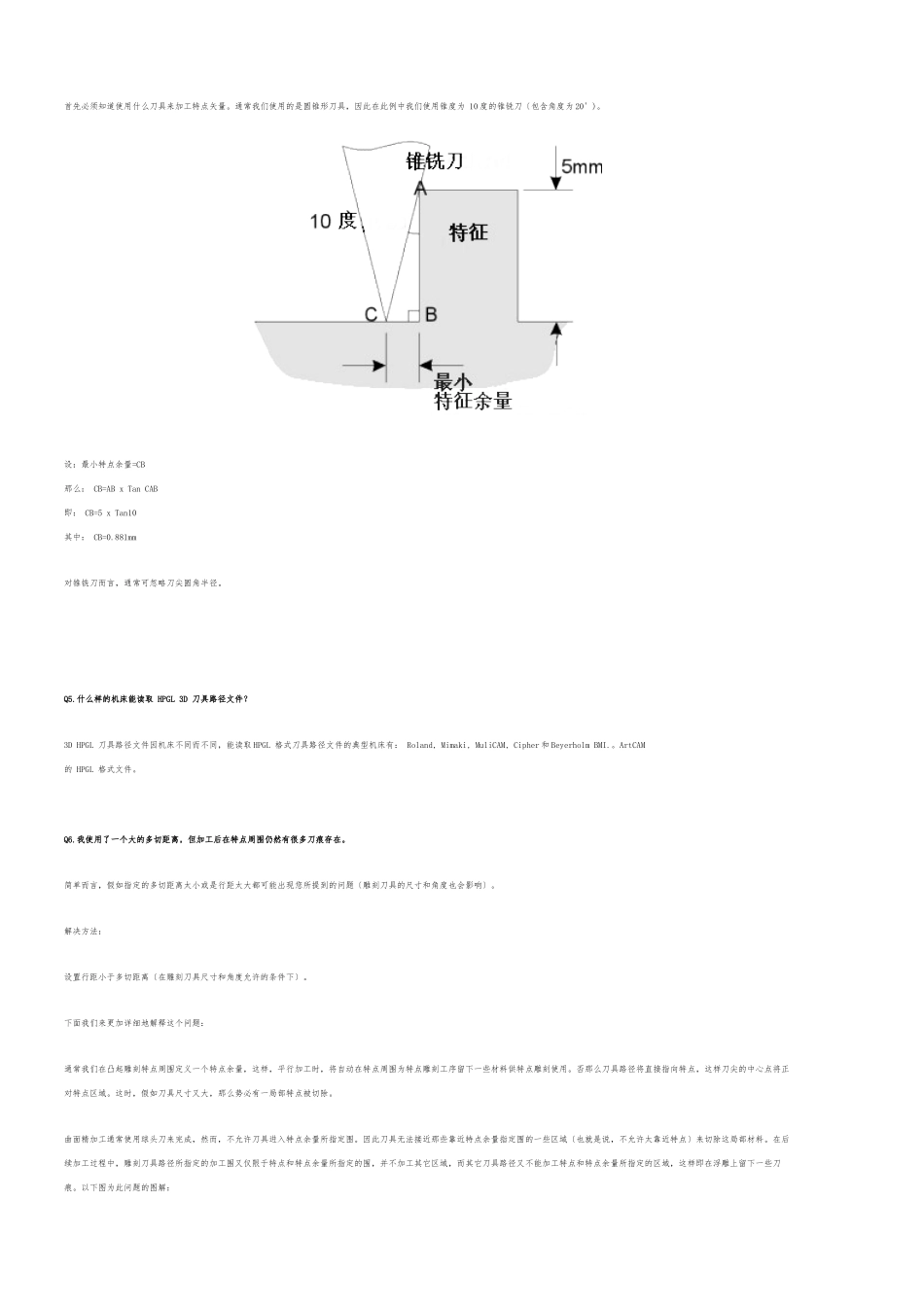

ArtCAM-使用技巧和疑难解答_第3页
3/9
ArtCAM 使用技巧和疑难解答 如何对齐轮廓线节点? 如何通过阳模浮雕产生阴模浮雕? 是否一定要通过阳模来产生阴模浮雕或是一定需通过阴模来产生阳模浮雕? 如何计算最小特点余量? 什么样的机床能读取 HPGL 3D 刀具路径文件? 我使用了一个大的多切距离,但加工后在特点周围仍然有很多刀痕存在。 不产生刀具路径我能检查刀具是否能切入轮廓角落? 刀具路径计算速度似乎很慢 计算机在无人值守情况下刀具路径计算速度很慢〔仅对 Windows NT 系统而言〕 位图尺寸如何影响刀具路径公差? 在一大的特点刀具路径中我忘了设置“清根〞加工选项 刀具提刀距离浮雕太远怎么办? 有时浮雕体积为负甚至为零,这对吗? 全部浮雕均位于零平面以下,如何使它们全都位于零平面以上? 如何将零平面设置在零以下? 在设置位置表格中,指定基准像素点选项有什么意义? 可以反转特点刀具路径的切削方向吗?Q1.如何对齐轮廓线节点?假如需将以下图所示的节点在水平方向对齐:ArtCAM Pro三维浮雕设计与加工 ArtCAM Insignia2.5D 雕刻设计与加工 ArtCAM Express简捷版雕刻设计与加工ArtCAM 雕王 2.5D 雕刻设计与加工 ArtCAM JewelSmith珠宝首饰设计与加工ArtCAM 软件特点 ArtCAM 应用实例 ArtCAM 新版消息 ArtCAM 浮雕库 Delcam 设计图像展 使用技巧和疑难解答ArtCAM 中文论坛 ArtCAM 英文 那么使用手动方法对齐节点很有效。 为保证对齐精度,我们可实行下述两种方法中的任意一种:方法 1:使用捕捉。 在所需对齐位置增加一条标线。 从主菜单中选取“二维查看〞、“按标线捕捉〞选项,翻开按标线捕捉功能。 用左鼠标键选取需对齐的节点,将其拖动到标线上,那么节点自动捕捉到标线上。方法 2:手动编辑节点的 XY 坐标。 用右鼠标键点击所需对齐的节点。 选取属性。 在属性对话方框中输入所需的 Y 坐标值。 选取确定,承受改变。 对每个节点重复上述过程。 编辑后的节点具有一样的 Y 坐标,也即节点呈直线排列。假设需将节点在垂直方向对齐,用上述同样方法改变 X 坐标值即可。Q2.如何通过阳模浮雕产生阴模浮雕?阳模和阴模代表了一个形体的前后两个局部,在它们中间是一块金属板。当阳模和阴模压在一起时,就迫使金属板呈现出阳模和阴模的形状。假如我们需使用已有的浮雕阳模来产生浮雕阴模,那么首先需将阳模偏置,然后再将它进展转换。在此...
