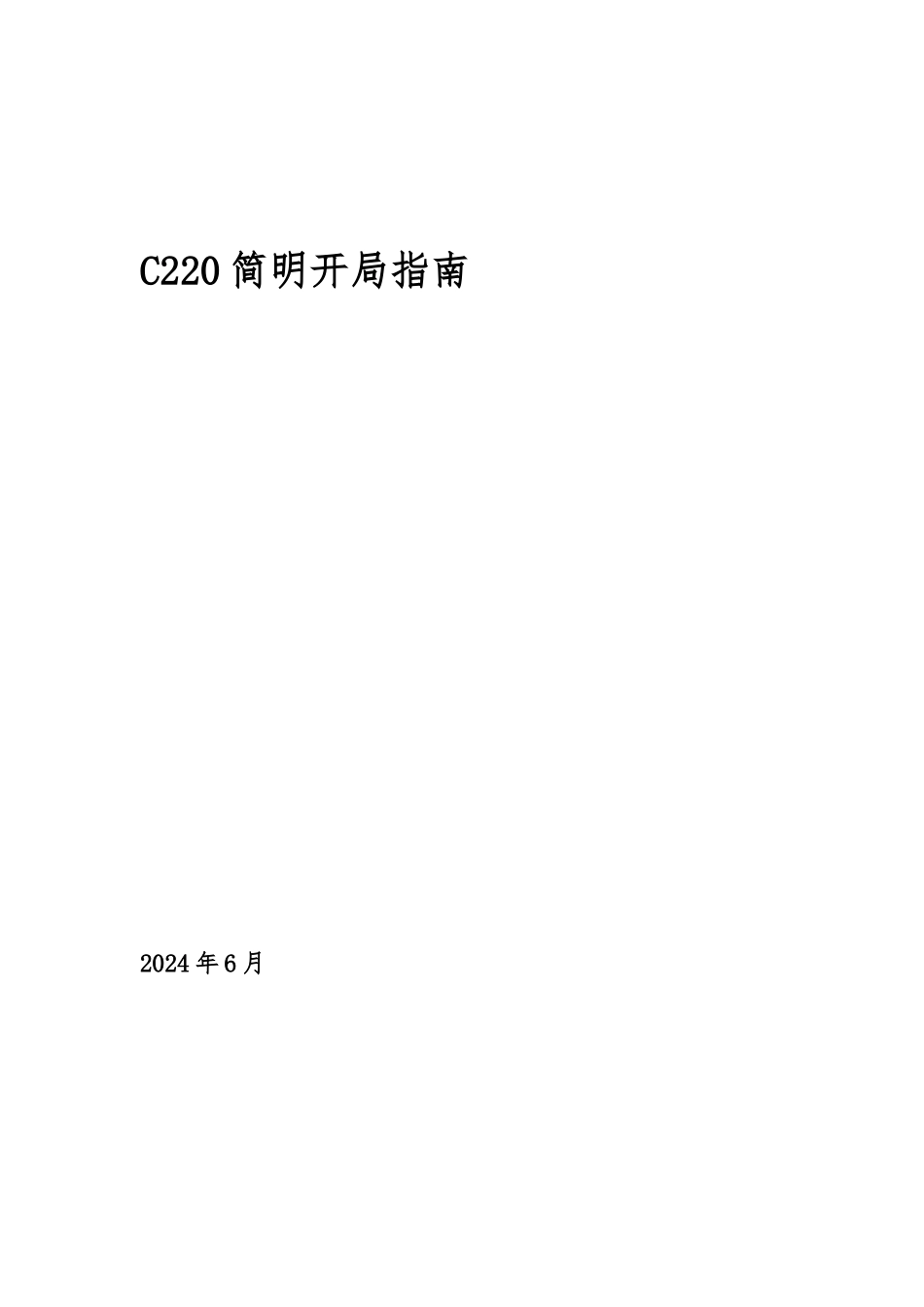

C220简明开局的指南_第1页
1/18
C220简明开局的指南_第2页
2/18
C220简明开局的指南_第3页
3/18
C220 简明开局指南2024 年 6 月第一章 C220 简介一.1 槽位定义C220 整个机框分为两部分:6 U 业务单板区和 1.5 U 走线区。机框配置图如以下图所示。6 U 单元用来插各种业务线卡和交换控制卡,整个系统有 14 个卡槽,7 号、8 号卡槽是交换控制卡槽位,高 6 U;其余 12 个卡槽是通用线卡槽位,可用于插各种线卡、上联卡。一.2 单板简介ZXA10 C220 设备的电路板包括主控板、用户板和上联板分类英文名称中文名称主控板GCSA(C220)A 型控制交换板上联板EIG4 光以太网接口板EIGM光电混合千兆以太网接口板EIGMF光电混合以太网接口板EIT1F单端口 10G 光接口板CE1B32 路 E1 非平衡接口电路仿真板CE1BB32 路 E1 平衡接口电路仿真板用户板EPFC4 路 EPON 局端单板第二章 开局准备工作二.1 硬件安装检查设备硬件安装、接地、电源工作正常;所有电缆,光缆走线,捆扎符合工艺规;各设备,电缆标识清楚;附属设备安装符合相关规定;设备上电后检查单板工作状态是否正常,各个单板指示灯正常。二.2 设备信息记录第三章 开局步骤三.1 网元连接方式C220 的网元连接方式分为 3 种,带网管、带外网管以与超级终端的方式。三.1.1 带网管物理连接C220 的带网管的实现需要通过上联板提供的端口实现。假如光口上联,则通过上层设备提供的以太网电口连接网管服务器。或通过上联板提供的的以太网电口通过交叉直通自适应的 RJ45 网线直接连接网管服务器,数据配置参见下面论述。三.1.2 带外网管物理连接C220 的主控板上提供一个 Q 口,用于通过交叉直通自适应的 RJ45 网线直接连接网管服务器。此种模式在日常开局中不建议使用。三.1.3 超级终端物理连接C220 的主控板上提供一个 console 口,用于通过串口电缆直接连接网管服务器的串口。此种模式在日常开局中不建议使用。三.2 人机命令方式开通步骤本文根据 7、8 槽位配置 GCSA;5 槽位配置 EPFC;6 槽位配置 EIGM 为例。常用的端口描述方式:上联口:gei_0/X/Y,其中 X 为 EIG/EIGM 的槽位号,取值 1~6、9~14;Y 为以太网端口号,取值 1~4。本例中为 gei_0/6/1(6 槽位 1 端口)PON 口:epon-olt_0/X/Y,其中 X 为 EPFC 的槽位号,取值 1~6、9~14;Y 为 PON 口编号,取值 1~4。本例中为 epon-olt_0/5/1(5 槽位 1PON 口)PON-ONU 口:epon-onu_0/X/Y:Z,其中 X 为 EPFC 的槽位号,取值 1~6、9~14;Y 为 PON...
