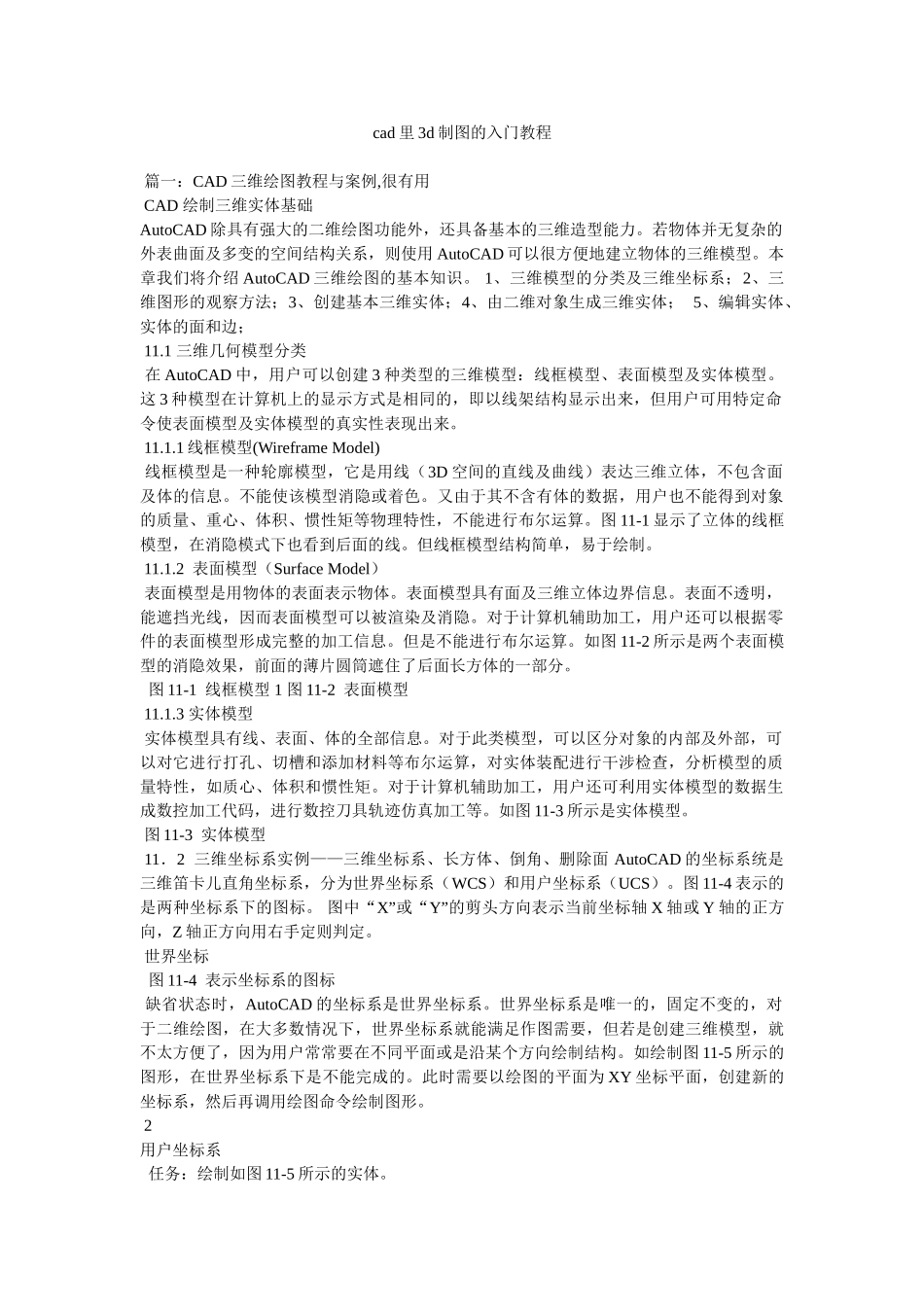

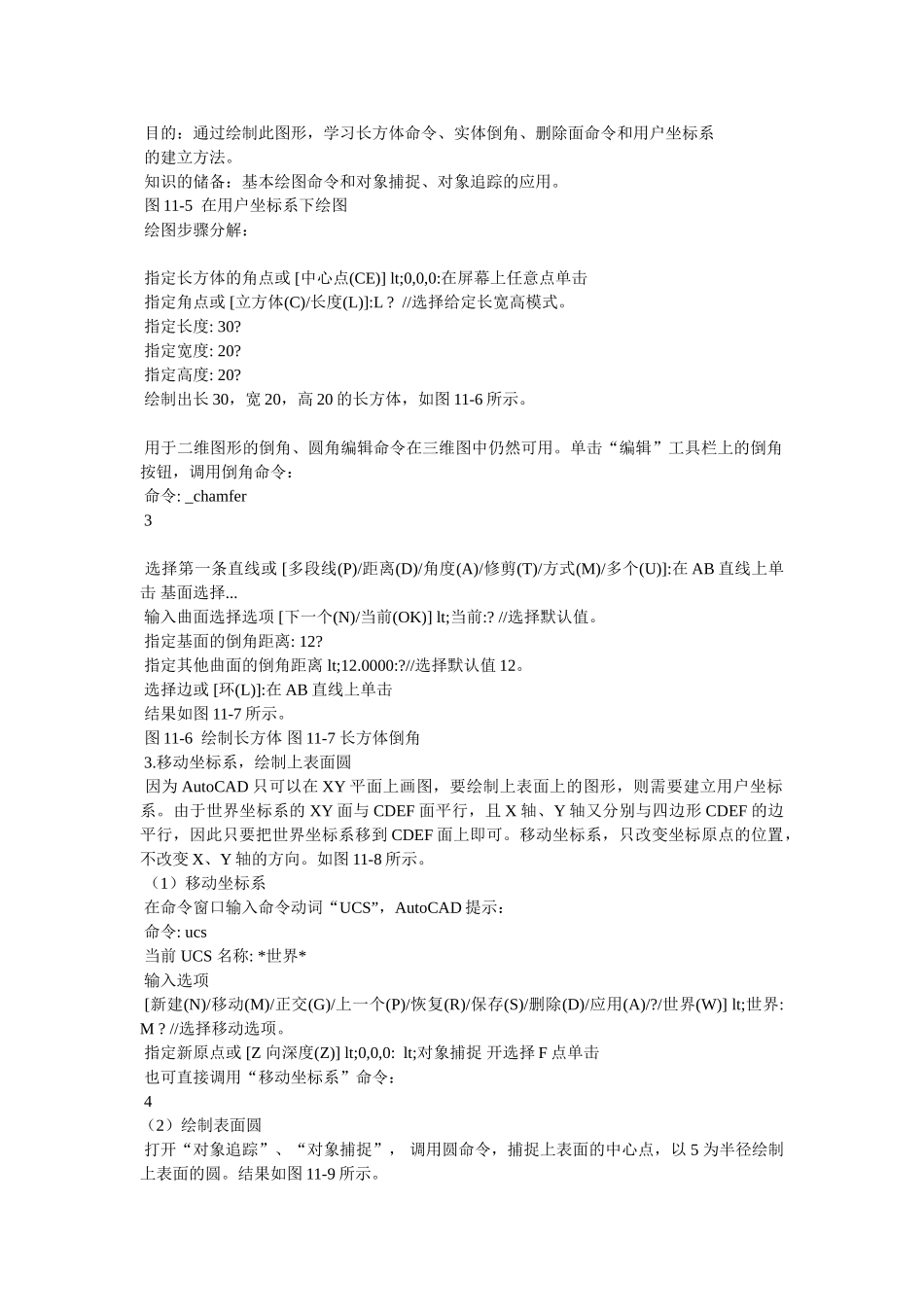

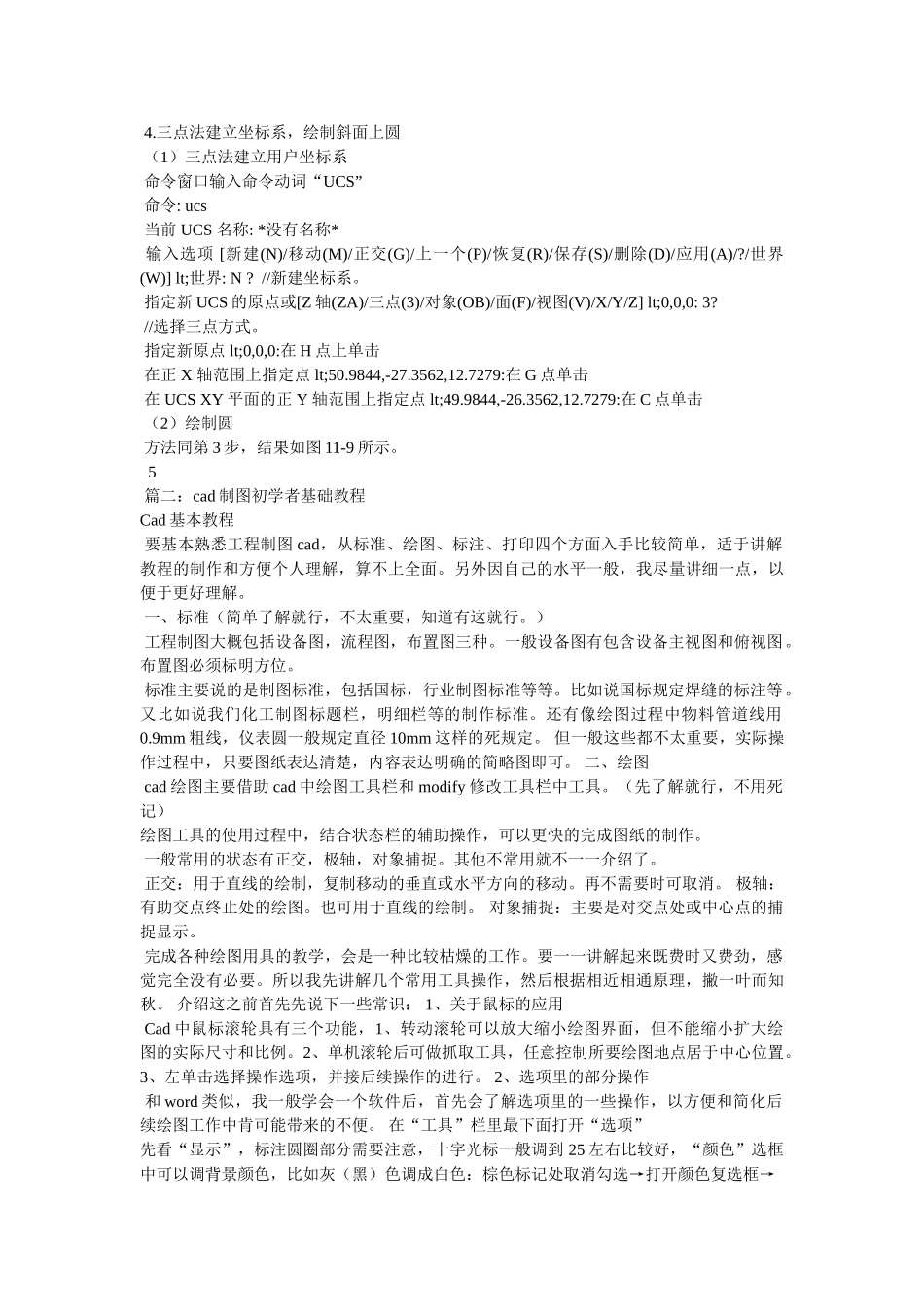

cad 里 3d 制图的入门教程 篇一：CAD 三维绘图教程与案例,很有用 CAD 绘制三维实体基础AutoCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。若物体并无复杂的外表曲面及多变的空间结构关系，则使用 AutoCAD 可以很方便地建立物体的三维模型。本章我们将介绍 AutoCAD 三维绘图的基本知识。 1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体； 5、编辑实体、实体的面和边； 11.1 三维几何模型分类 在 AutoCAD 中，用户可以创建 3 种类型的三维模型：线框模型、表面模型及实体模型。这 3 种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。 11.1.1 线框模型(Wireframe Model) 线框模型是一种轮廓模型，它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。图 11-1 显示了立体的线框模型，在消隐模式下也看到后面的线。但线框模型结构简单，易于绘制。 11.1.2 表面模型（Surface Model） 表面模型是用物体的表面表示物体。表面模型具有面及三维立体边界信息。表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。但是不能进行布尔运算。如图 11-2 所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。 图 11-1 线框模型 1 图 11-2 表面模型 11.1.3 实体模型 实体模型具有线、表面、体的全部信息。对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。如图 11-3 所示是实体模型。 图 11-3 实体模型 11．2 三维坐标系实例——三维坐标系、长方体、倒角、删除面 AutoCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。图 11-4 表示的是两种坐标系下的图标。 图中“X”或“Y”的剪头方向表示当前坐标轴 X 轴或 Y 轴的正方向，Z 轴正方向用右手定则判定。 世界...
