cad里表格怎么导出到excel

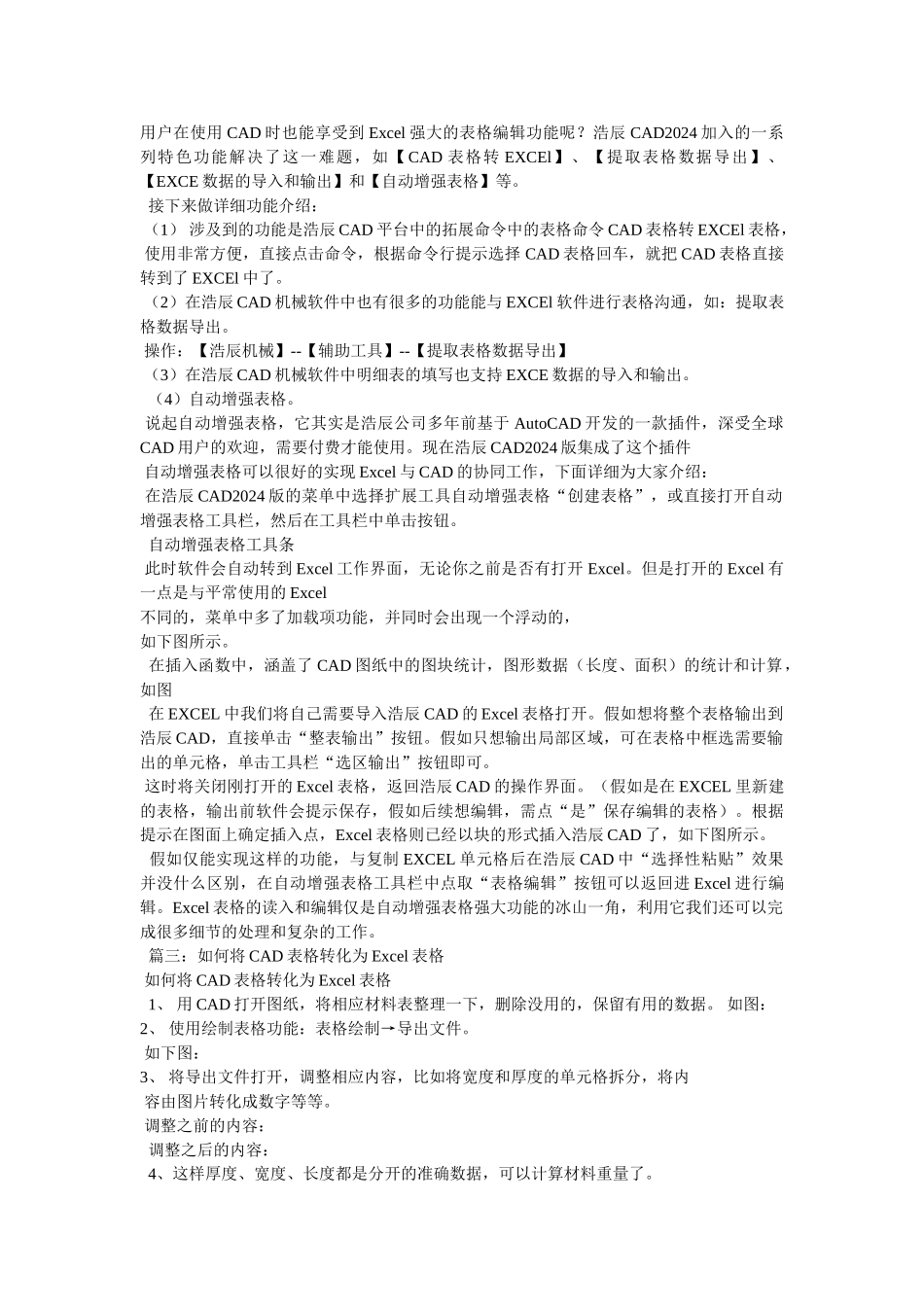

cad 里表格怎么导出到 excel 篇一：提取 CAD 图纸表格数据导出 EXCEL 表格技巧 提取 CAD 图纸表格数据导出 EXCEL 表格技巧 摘要： 在 CAD 中，把手动绘制的表格导出到 EXCEL 中是常常会需要的一个功能，该功能最近收到很多师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。例如设计完成需要进行 BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。 正文： 在 CAD 中，把手动绘制的表格导出到 EXCEL 中是常常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。例如设计完成需要进行 BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。 为了让更多设计师对该功能的掌握，下面来具体介绍该功能的使用方法。这里以一个普通的机械图纸来为例，如图 1：图 1 上图中可以看到，该图中有 4 个序号，在明细表中已经备注该具体内容，然后我们对其进行导出到 EXCEL。 首先打开浩辰机械---辅助工具---提取表格数据导出，如图 2：图 2 选择之后，命令行会出现，请选择组成表格的直线和文字(直线,多段线,文字,多行文字,块参照)lt;调整行高比例:这里要注意 EXCEL 是由直线和文字组成的表格，在我们选择要提取数据的时候不能提取圆弧或者圆等非直线、文字。 下面根据命令行的提示，我们提取图 1 中明细表的内容（既序号 1-4 的内容），当选择之后，我们选中的内容会显示为虚线，如图 3： 图 3确定之后，命令行继续提示：是否根据从上到下的顺序输出表格 [是(Y)/否(N)]lt;是，这里可以选择 Y 或者 N。Y 是指我们框选中的内容是从上到下显示到 EXCEL 中，N 是以图号1、2、3、4 来显示在 EXCEL 中，既该序号 1 在 EXCEL 中显示在第一行。下面看看选择 N或者 Y 显示的区别，如图 4：图 4 图 4 中可以清楚的看出选择 Y/N 的区别，这样我们要从 CAD 导出到 EXCEL 中的内容已经完成了，可以选择 EXCEL 另存为或者直接打印，都可以根据自己的需求来操作。在接下来的 CAD 教程中，我们还会陆续介绍更多的相关知识，欢迎继续关注。篇二：...
