catia机械零件建模实例

catia机械零件建模实例_第1页
1/14
catia机械零件建模实例_第2页
2/14
catia机械零件建模实例_第3页
3/14

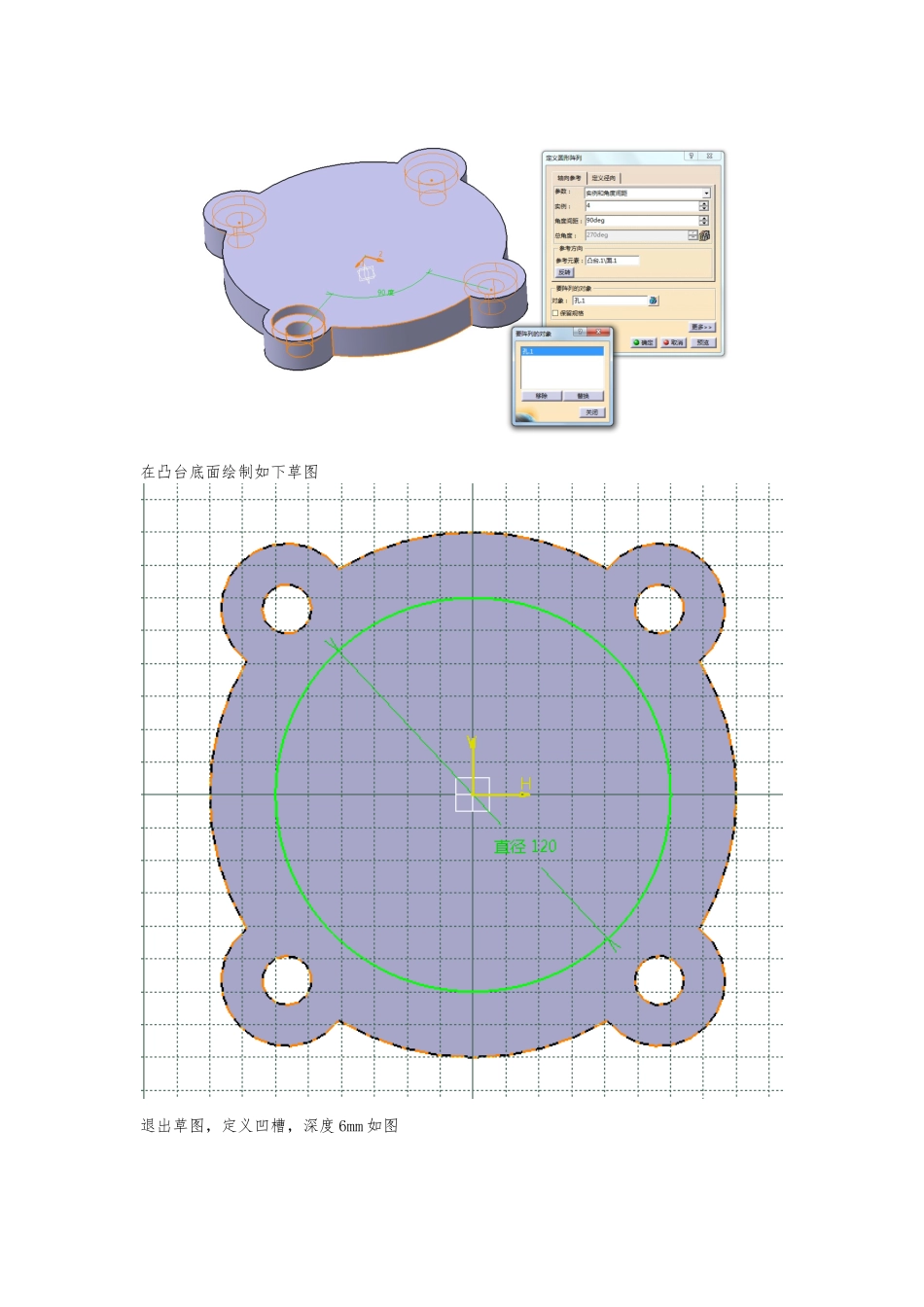

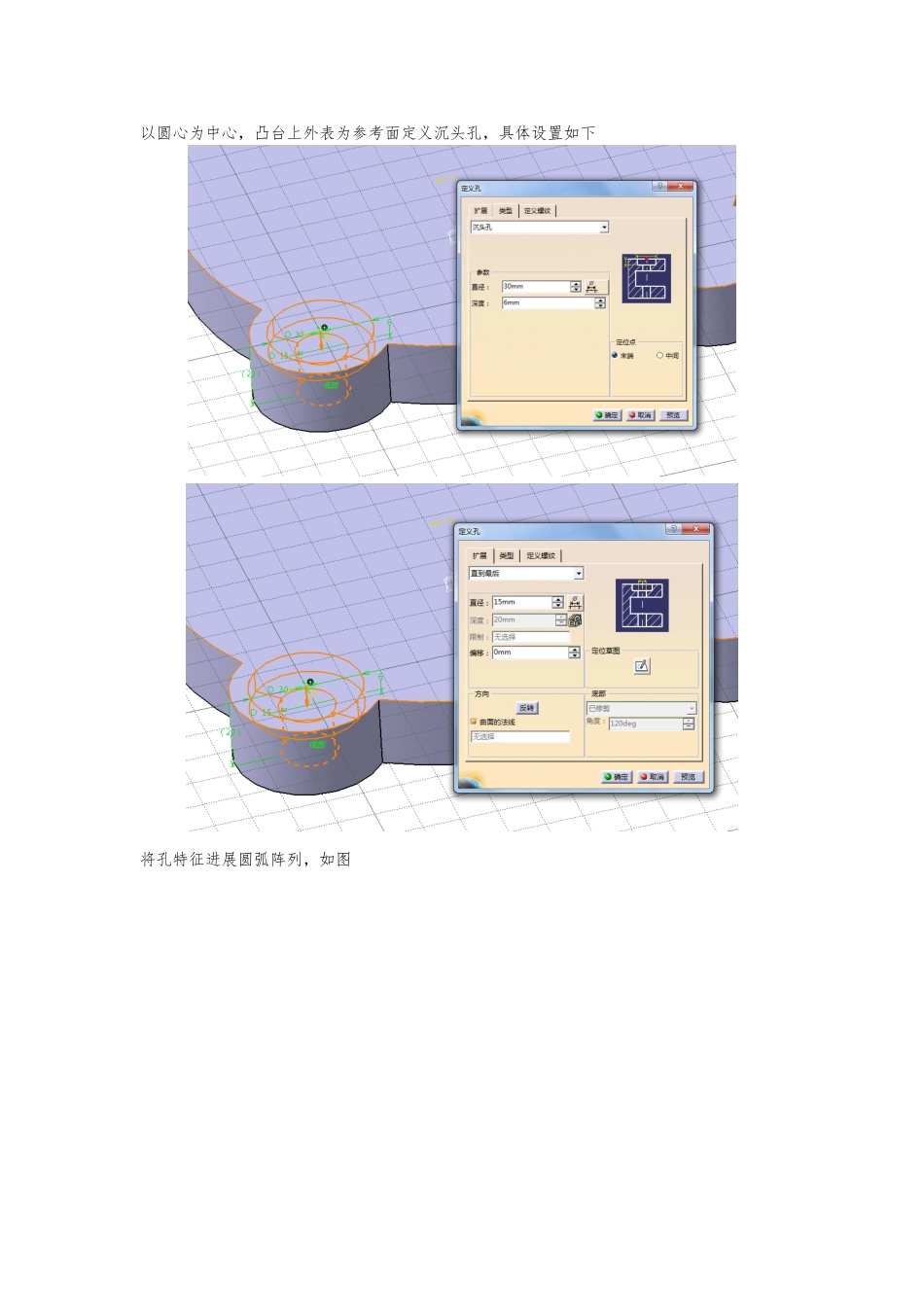

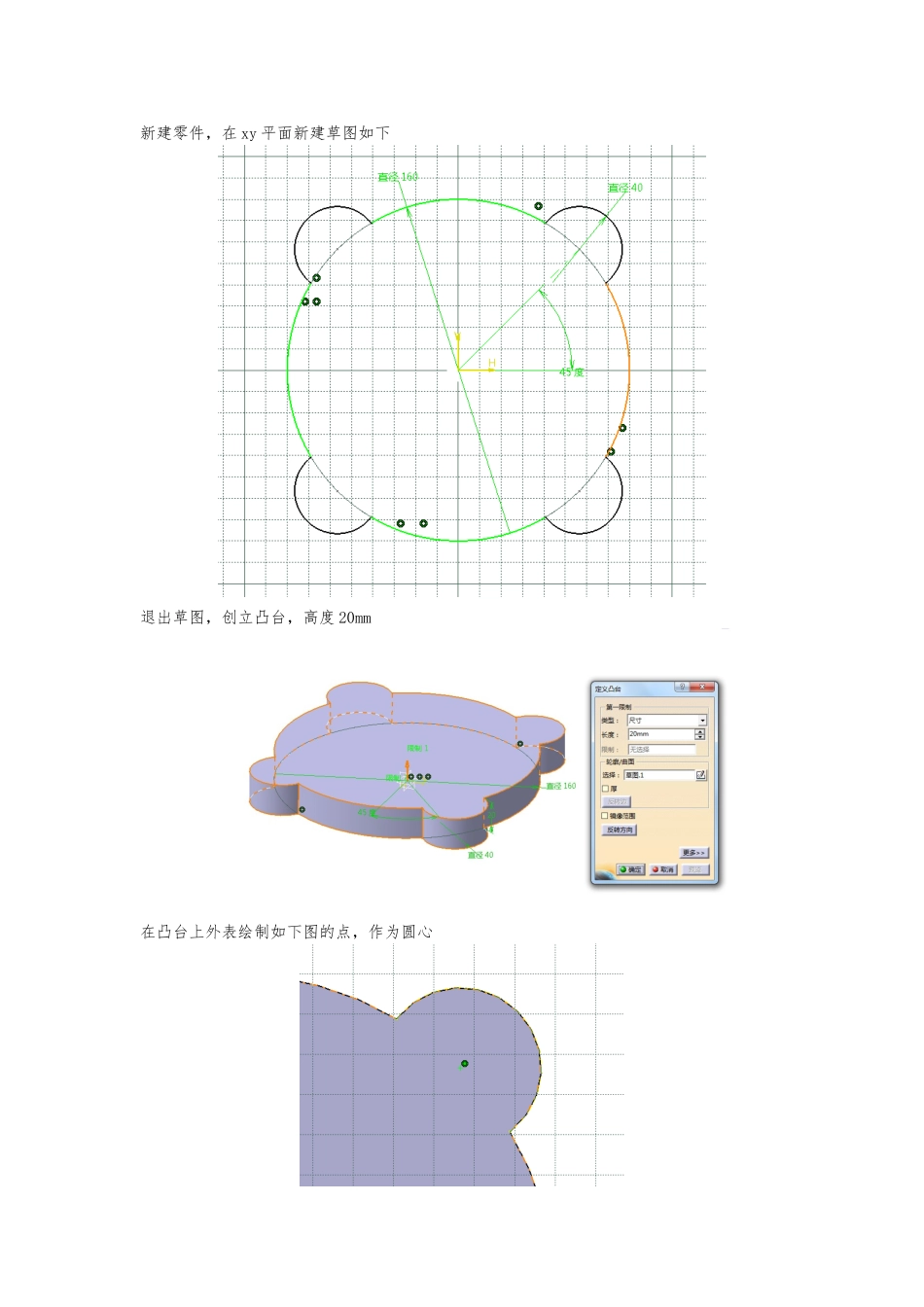

新建零件,在 xy 平面新建草图如下退出草图,创立凸台,高度 20mm在凸台上外表绘制如下图的点,作为圆心以圆心为中心,凸台上外表为参考面定义沉头孔,具体设置如下将孔特征进展圆弧阵列,如图在凸台底面绘制如下草图退出草图,定义凹槽,深度 6mm 如图选择 zy 平面绘制草图,在距离 H 轴 50mm 处绘出中心线,如下定义旋转体,以草图轴线作为轴线,角度设置如图选择旋转体下外表绘制草图,即投影下外表轮廓,如图定义凸台,类型为直到平面,选择下方凸台上外表作为限制,如图选择 zy 平面,新建草图定义旋转槽,如图〔这里定义的旋转槽也可以最后再做〕选择零件侧面新建草图如下,绘制出圆心以草图为中心,侧面为参考面创立螺纹盲孔,底部为 90 度锥,如图做孔关于 zx 面的对称特征在 xy 平面新建草图,如下定义凸台,高度 160mm,第二尺寸以底座上外表为限制,如图选择 zx 平面新建草图如下定义凹槽,选择适当尺寸后镜像围,将立柱打通在立柱顶端绘制一个点作为孔定义的圆心以该点为圆心,顶面为参考面定义螺纹平底盲孔,螺纹设置如图在孔底创立草图,如下定义凹槽,如图在孔底新建草图,如下定义凹槽,如图,打通上层即可在零件底面新建草图,如下定义简单盲孔,如图在 zy 平面绘制草图如下定义凹槽,类型为直到最后,即打通一侧,如图选择图中的边线定义圆角,半径 5mm选择图中的边线定义圆角,半径 2.5mm建模完成
