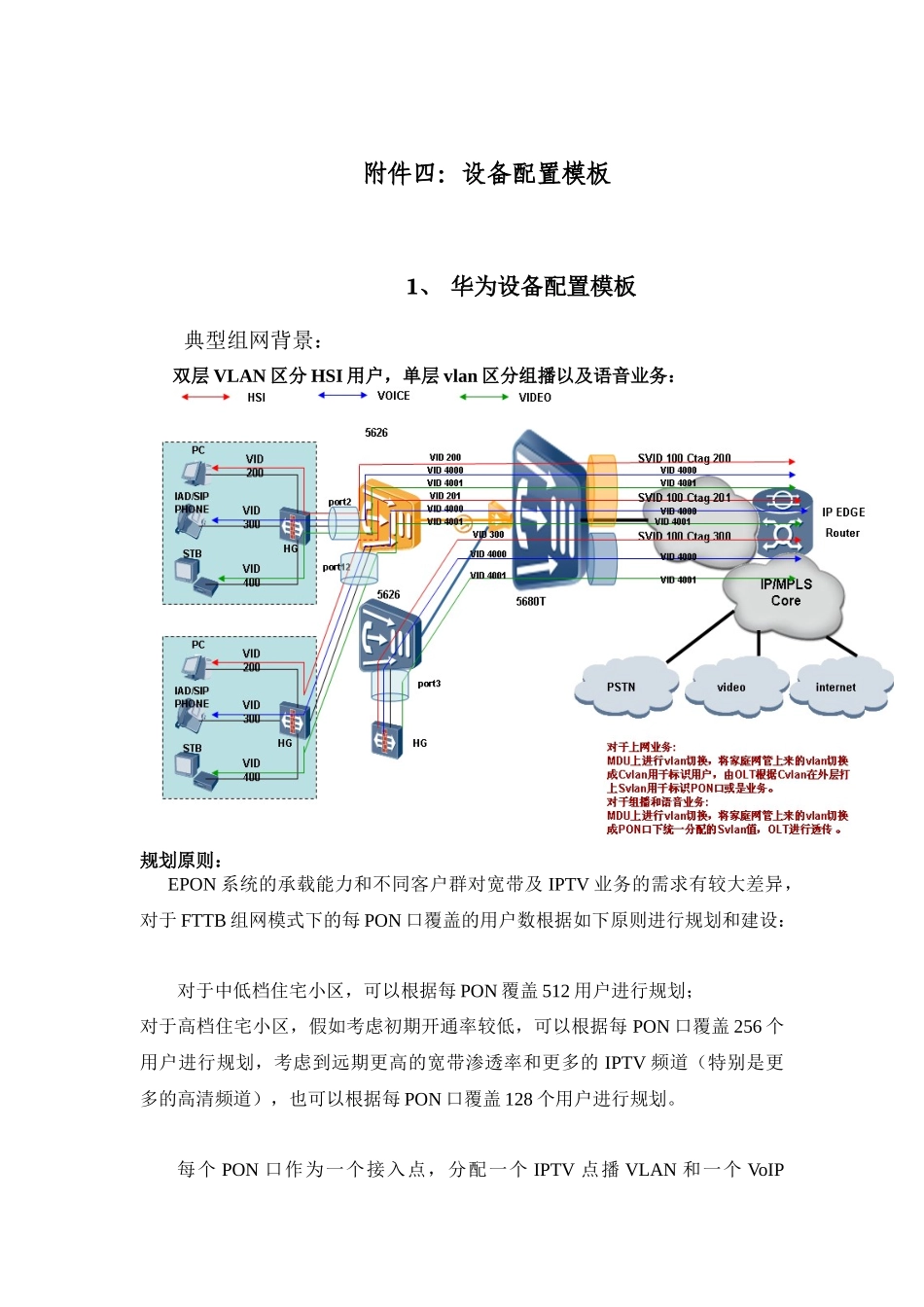

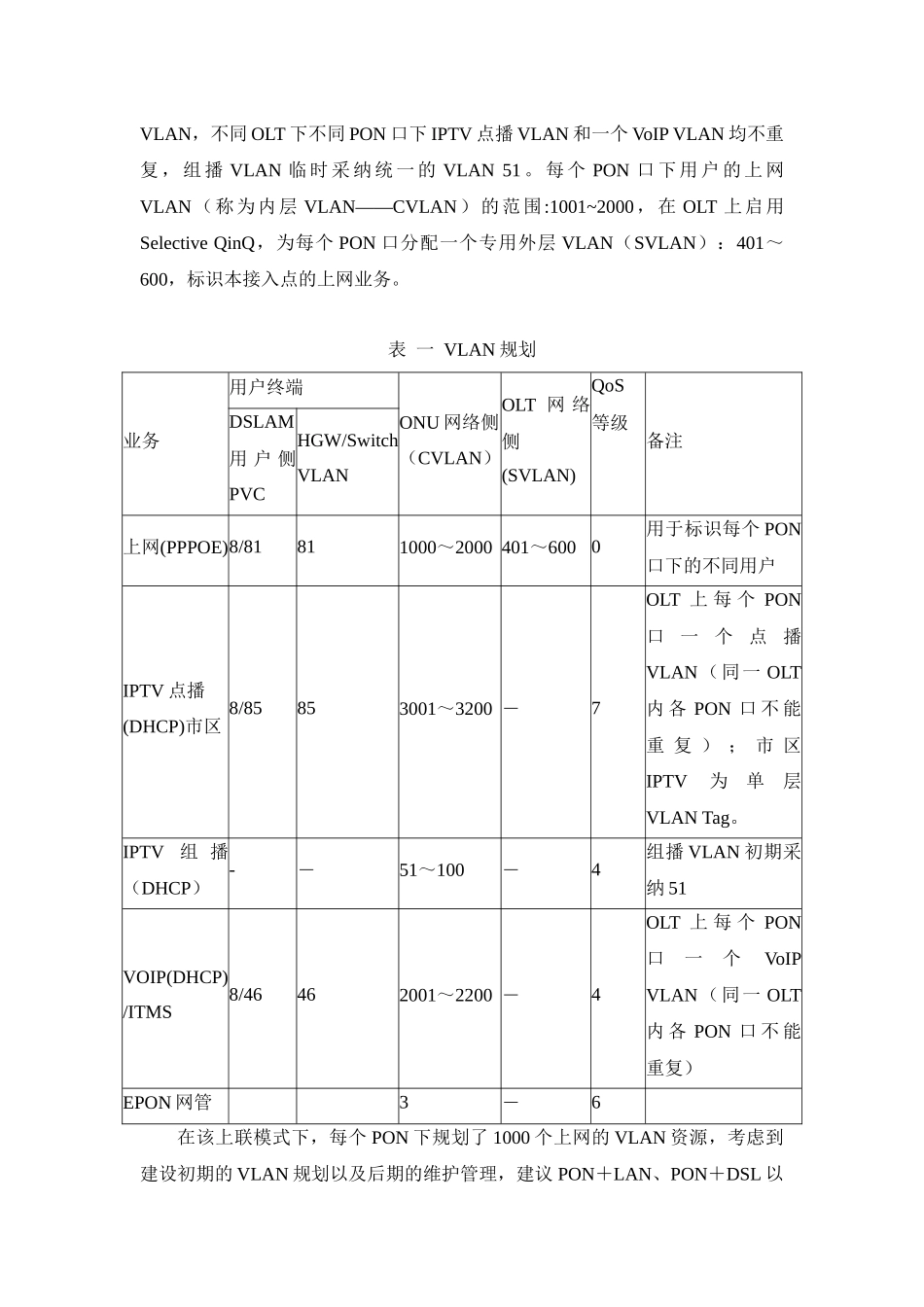

附件四：设备配置模板1、 华为设备配置模板典型组网背景：双层 VLAN 区分 HSI 用户，单层 vlan 区分组播以及语音业务：规划原则：EPON 系统的承载能力和不同客户群对宽带及 IPTV 业务的需求有较大差异，对于 FTTB 组网模式下的每 PON 口覆盖的用户数根据如下原则进行规划和建设：对于中低档住宅小区，可以根据每 PON 覆盖 512 用户进行规划；对于高档住宅小区，假如考虑初期开通率较低，可以根据每 PON 口覆盖 256 个用户进行规划，考虑到远期更高的宽带渗透率和更多的 IPTV 频道（特别是更多的高清频道），也可以根据每 PON 口覆盖 128 个用户进行规划。每个 PON 口作为一个接入点，分配一个 IPTV 点播 VLAN 和一个 VoIP VLAN，不同 OLT 下不同 PON 口下 IPTV 点播 VLAN 和一个 VoIP VLAN 均不重复 ， 组 播 VLAN 临 时 采 纳 统 一 的 VLAN 51 。 每 个 PON 口 下 用 户 的 上 网VLAN（称为内层 VLAN――CVLAN）的范围:1001~2000，在 OLT 上启用Selective QinQ，为每个 PON 口分配一个专用外层 VLAN（SVLAN）：401～600，标识本接入点的上网业务。表 一 VLAN 规划业务用户终端ONU 网络侧（CVLAN）OLT 网 络侧(SVLAN)QoS等级备注DSLAM用 户 侧PVCHGW/SwitchVLAN上网(PPPOE)8/81811000～2000 401～6000用于标识每个 PON口下的不同用户IPTV 点播(DHCP)市区8/85853001～3200 －7OLT 上 每 个 PON口一个点播VLAN（同一 OLT内 各 PON 口 不 能重 复 ） ； 市 区IPTV为单层VLAN Tag。IPTV组 播（DHCP）-－51～100－4组播 VLAN 初期采纳 51VOIP(DHCP)/ITMS8/46462001～2200 －4OLT 上 每 个 PON口一个VoIP VLAN（同一 OLT内 各 PON 口 不 能重复）EPON 网管3－6在该上联模式下，每个 PON 下规划了 1000 个上网的 VLAN 资源，考虑到建设初期的 VLAN 规划以及后期的维护管理，建议 PON＋LAN、PON＋DSL 以及 FTTH 场景下均不在同一个 PON 口下混合组网。鉴于 VLAN 的连续性，假如一个 PON 口下采纳 PON＋LAN 方式组网，则建议以 24 口的逻辑 ONU 为规划单位，为 ONU 的每个端口预留 VLAN 资源。对于采纳 PON＋DSL 方式组网方式，建议根据 MDU 设备的实际容量规划PON 口下 VLAN。在一个 PON 口下，应采纳相同容量（DSL 线数）的 MDU。下面以 MA5680T 下挂 MA5620E 和 MA5606T 为...
