G04在数控加工中的使用

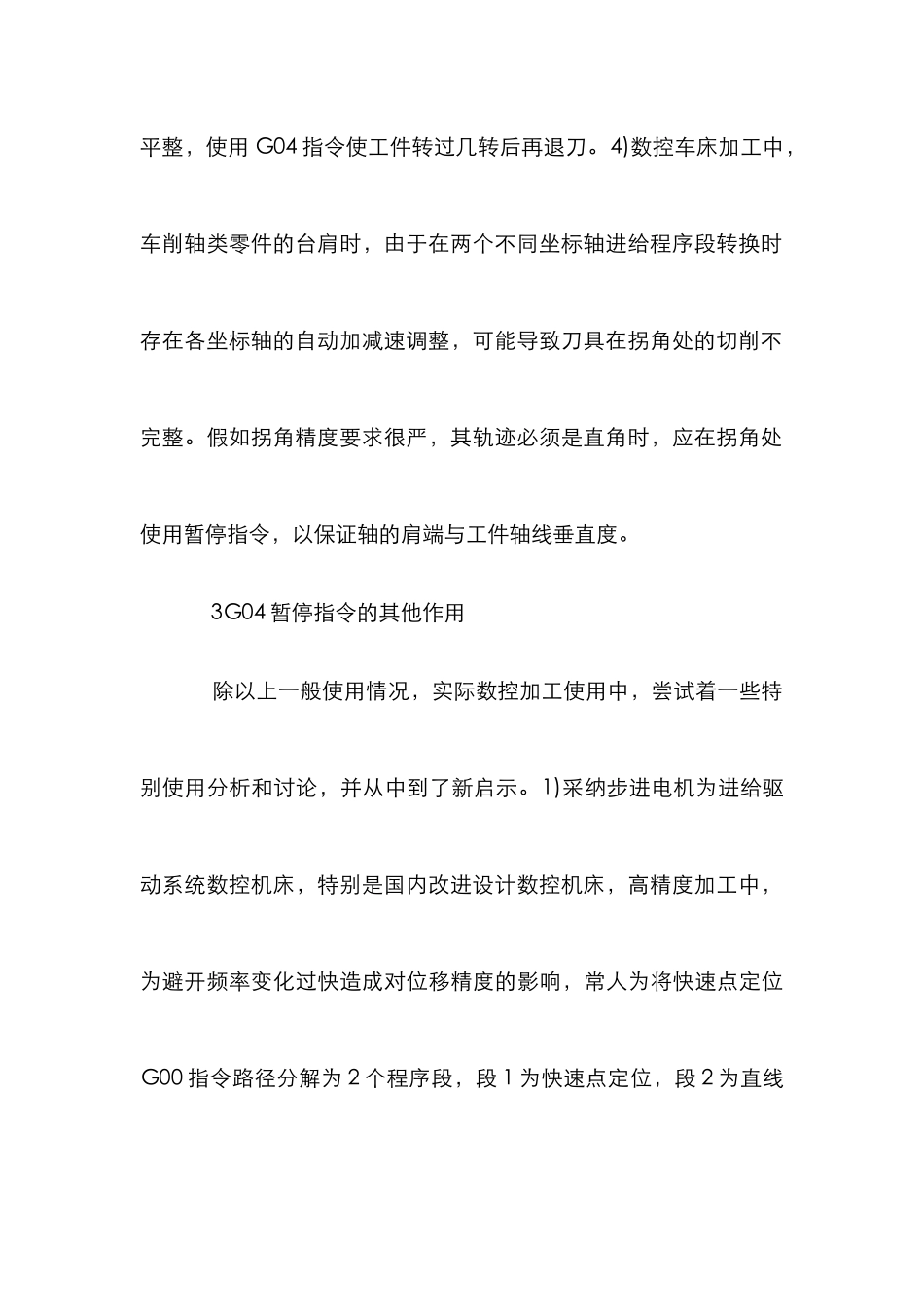

G04 在数控加工中的使用 1G04 暂停指令的含义及格式 准备功能中，暂停(延时)指令 G04，属于非模态代码，仅在当前程序段中有效，其含义是使刀具作短时间无进给加工或机床空运转，从而使加工表面降低粗糙度，其在程序中格式表示为:G04X—，后跟带小数点的值，单位为 s(秒);或 G04U—，后跟带小数点的值，单位为 s(秒);或 G04P—，后跟整数值，单位为 ms(毫秒)。或G04 Ｒ—，后跟整数或带小数点的值，单位为 s(秒);例如暂停 2s 的指令格式:表示当执行到此程序段时，主轴继续旋转，而进给中止 2s后 再 继 续 执 行 后 续 程 序 指 令 。 G04X2 ． 0; 或 G04U2 ． 0; 或G04P2000;或 G04 Ｒ 2．0(或Ｒ 2)。G04 指令中延时时间编程时设定，其选择范围为“0．001～99999．999s(用 X 或 U 指令 IS－B 增量系统)。1～99999999 延时时间单位为 0．001s 或转(用 P 指令 IS－C 增量系统)。0.001～99999．999s(用Ｒ指令)”。 2G04 暂停指令的一般作用 G04 延时指令一般使用几种情况。1)数控铣床加工中，对盲孔作深度加工时，刀具进给到规定深度后，用 G04 指令可使刀具作非进给光整切削加工，然后退刀，以保证盲孔底平面平整，并使相关表面无毛刺。2)数控车床加工中，对沟槽进行加工时，槽底应让主轴空转几转再退刀。一般退刀槽都不须精加工，采纳 G04 延时指令，有利于槽底表面光滑，提高零件整体质量。3)数控车床加工中，在工件端面中心钻 60°顶尖孔或倒 45°角时，为使孔侧面、及倒角平整，使用 G04 指令使工件转过几转后再退刀。4)数控车床加工中，车削轴类零件的台肩时，由于在两个不同坐标轴进给程序段转换时存在各坐标轴的自动加减速调整，可能导致刀具在拐角处的切削不完整。假如拐角精度要求很严，其轨迹必须是直角时，应在拐角处使用暂停指令，以保证轴的肩端与工件轴线垂直度。 3G04 暂停指令的其他作用 除以上一般使用情况，实际数控加工使用中，尝试着一些特别使用分析和讨论，并从中到了新启示。1)采纳步进电机为进给驱动系统数控机床，特别是国内改进设计数控机床，高精度加工中，为避开频率变化过快造成对位移精度的影响，常人为将快速点定位G00 指令路径分解为 2 个程序段，段 1 为快速点定位，段 2 为直线插补。快速点定位运行开始时为升速，当升到设定速度频率时为正常匀速运行，接近到达定位点时为降速(就是常说自动升降速)。段 1后设置暂停 G04 指令，可保...
