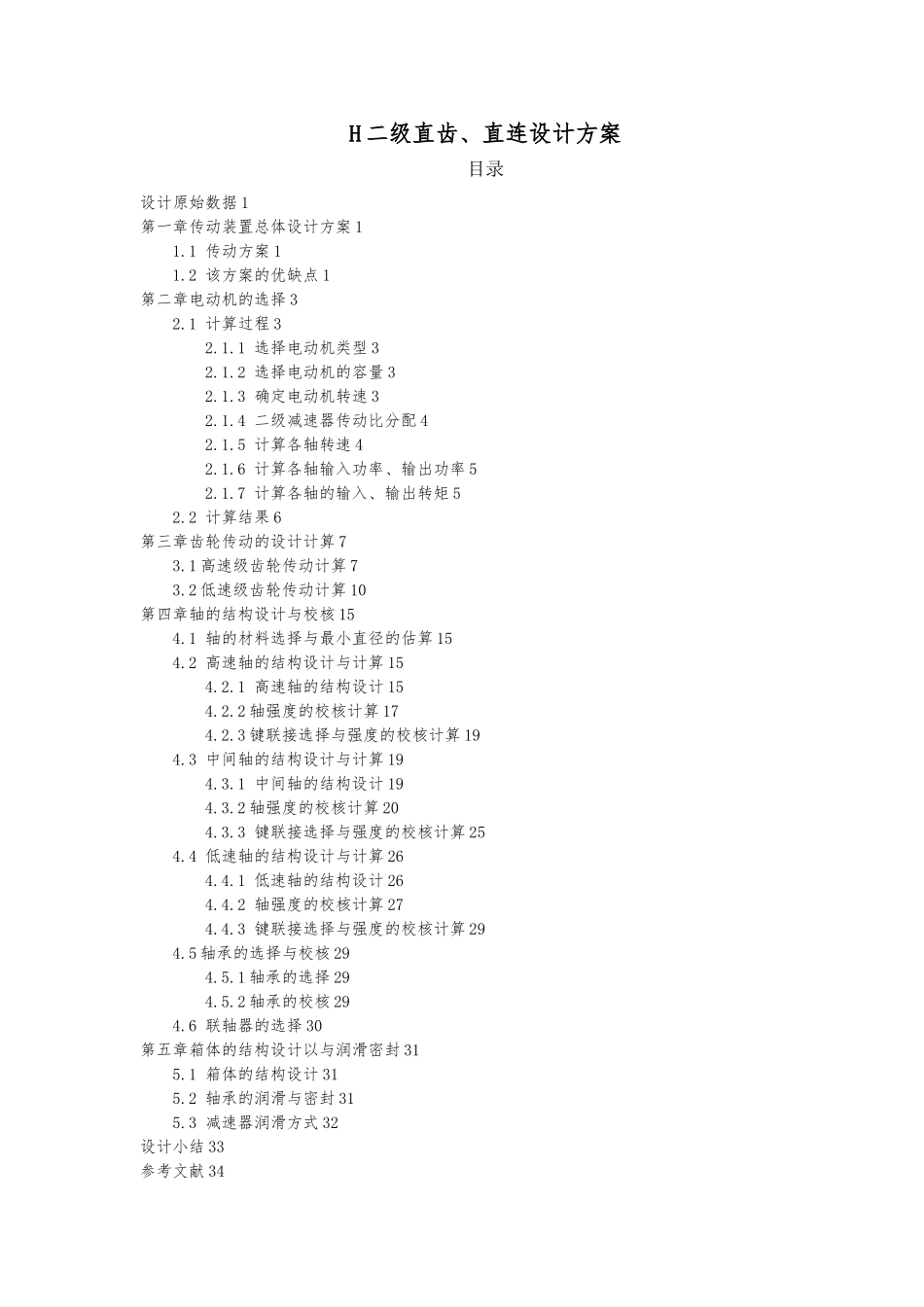

H 二级直齿、直连设计方案目录设计原始数据 1第一章传动装置总体设计方案 11.1 传动方案 11.2 该方案的优缺点 1第二章电动机的选择 32.1 计算过程 32.1.1 选择电动机类型 32.1.2 选择电动机的容量 32.1.3 确定电动机转速 32.1.4 二级减速器传动比分配 42.1.5 计算各轴转速 42.1.6 计算各轴输入功率、输出功率 52.1.7 计算各轴的输入、输出转矩 52.2 计算结果 6第三章齿轮传动的设计计算 73.1 高速级齿轮传动计算 73.2 低速级齿轮传动计算 10第四章轴的结构设计与校核 154.1 轴的材料选择与最小直径的估算 154.2 高速轴的结构设计与计算 154.2.1 高速轴的结构设计 154.2.2 轴强度的校核计算 174.2.3 键联接选择与强度的校核计算 194.3 中间轴的结构设计与计算 194.3.1 中间轴的结构设计 194.3.2 轴强度的校核计算 204.3.3 键联接选择与强度的校核计算 254.4 低速轴的结构设计与计算 264.4.1 低速轴的结构设计 264.4.2 轴强度的校核计算 274.4.3 键联接选择与强度的校核计算 294.5 轴承的选择与校核 294.5.1 轴承的选择 294.5.2 轴承的校核 294.6 联轴器的选择 30第五章箱体的结构设计以与润滑密封 315.1 箱体的结构设计 315.2 轴承的润滑与密封 315.3 减速器润滑方式 32设计小结 33参考文献 34设计原始数据参数符号单位数值工作机直径Dmm355工作机转速Vm/s1.4工作机拉力FN3000工作年限y年5第一章 传动装置总体设计方案1.1 传动方案传动方案已给定，外传动为电机直连减速器，减速器为二级展开式圆柱齿轮减速器。方案简图如 1.1 所示。图 1.1 传动装置简图 展开式由于齿轮相对于轴承为不对称布置，因而沿齿向载荷分布不均，故要求轴有较大的刚度。 1.2 该方案的优缺点CAD:啾啾 315383638 减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为 Y 系列三相沟通异步电动机。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。第二章 电动机的选择2.1 计算过程2.1.1 选择电动机类型按工作要求和工况条件，选用三相笼型异步电动机，电压为 380V，Y 型。 2.1.2 选择电动机的容量电动机所需的功率为由电动机到工作...
