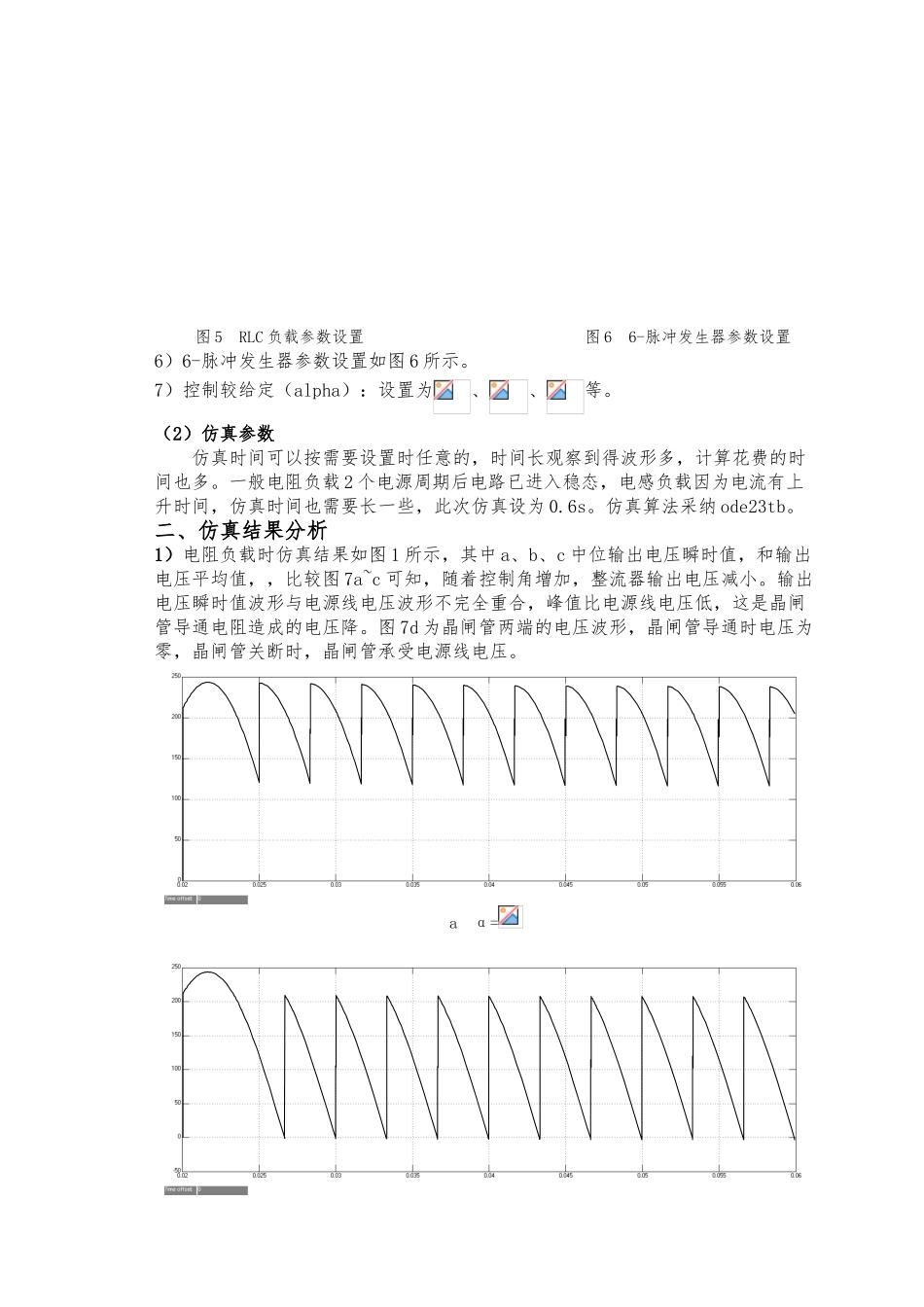

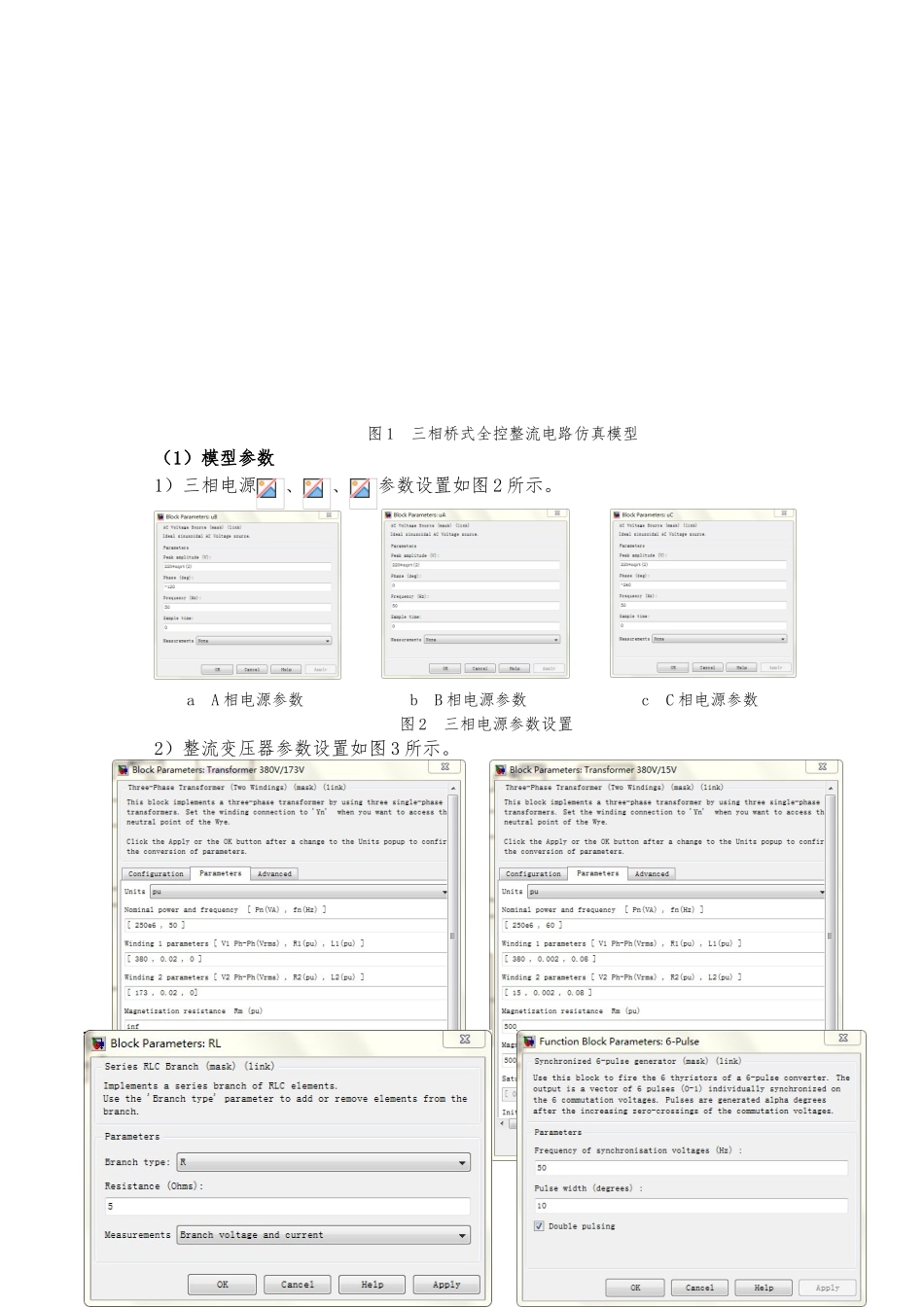

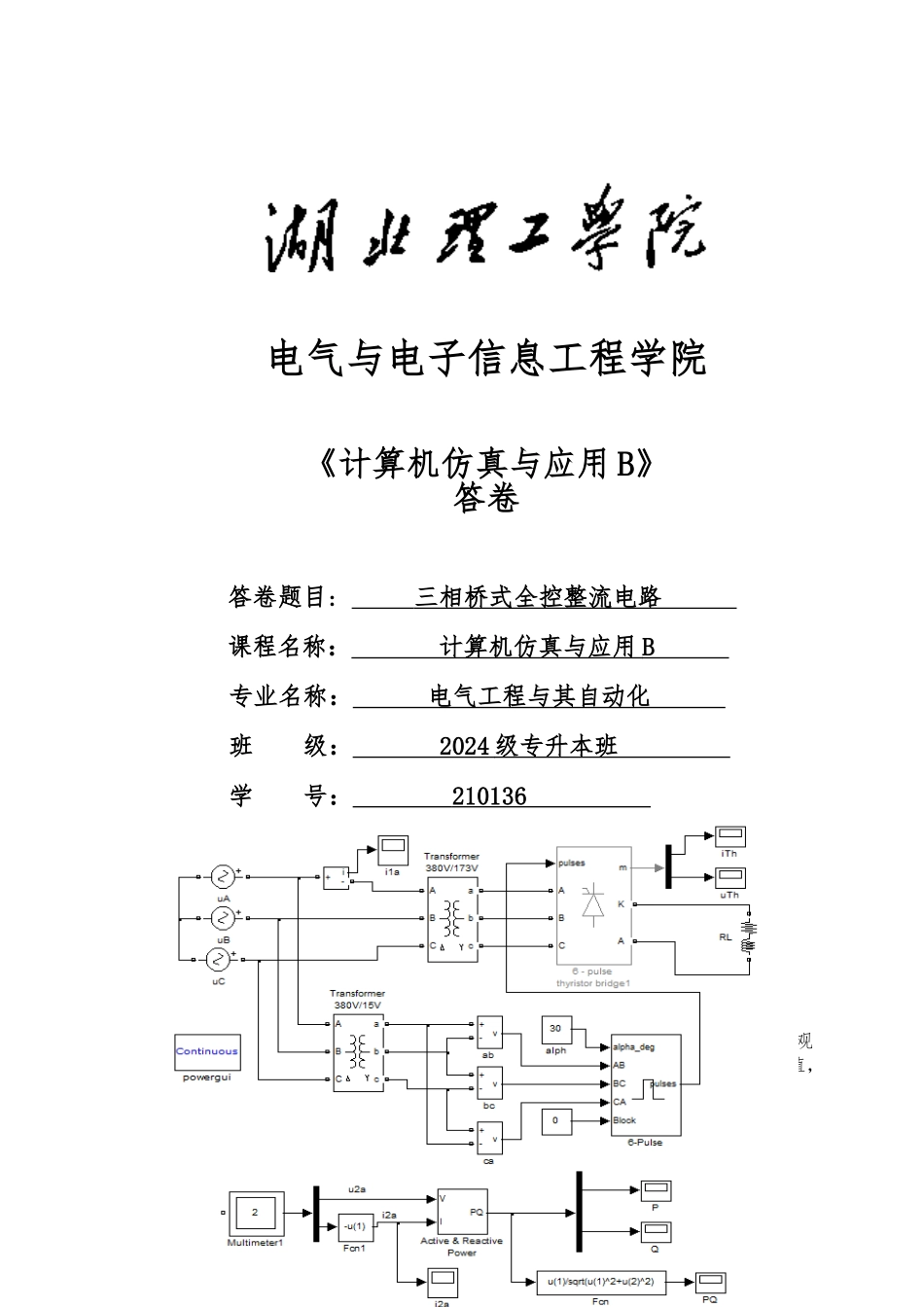

电气与电子信息工程学院《计算机仿真与应用 B》答卷答卷题目: 三相桥式全控整流电路 课程名称: 计算机仿真与应用 B 专业名称: 电气工程与其自动化 班 级: 2024 级专升本班 学 号: 210136 姓 名: 任课老师: 学珍 三相桥式全控整流电路一、工作原理三相桥式全控整流电路,电源相电压 220V,整流变压器输出电压为 100V,观察整理器在不同负载,不同控制角时整流器输出电压,电流波形,测量其平均值,观察整理器电流波形和分析其主要谐波。仿真模型如图 1 所示。图 1 三相桥式全控整流电路仿真模型(1)模型参数1)三相电源、、参数设置如图 2 所示。a A 相电源参数 b B 相电源参数 c C 相电源参数图 2 三相电源参数设置2)整流变压器参数设置如图 3 所示。图 3 整流变压器参数设置 图 4 同步变压器参数设置3)同步变压器参数设置如图 4 所示。4)三相晶闸管整流器参数使用默认值。5)RLC 负载参数设置如图 5 所示图 5 RLC 负载参数设置 图 6 6-脉冲发生器参数设置6)6-脉冲发生器参数设置如图 6 所示。7)控制较给定(alpha):设置为、、等。(2)仿真参数仿真时间可以按需要设置时任意的,时间长观察到得波形多,计算花费的时间也多。一般电阻负载 2 个电源周期后电路已进入稳态,电感负载因为电流有上升时间,仿真时间也需要长一些,此次仿真设为 0.6s。仿真算法采纳 ode23tb。二、仿真结果分析1)电阻负载时仿真结果如图 1 所示,其中 a、b、c 中位输出电压瞬时值,和输出电压平均值,,比较图 7a~c 可知,随着控制角增加,整流器输出电压减小。输出电压瞬时值波形与电源线电压波形不完全重合,峰值比电源线电压低,这是晶闸管导通电阻造成的电压降。图 7d 为晶闸管两端的电压波形,晶闸管导通时电压为零,晶闸管关断时,晶闸管承受电源线电压。a α=b α=c α=d α=时晶闸管电压图 7 电阻负载整流器输出电压波形2)电阻电感负载(R 的值为 0.5Ω、L 的值为 0.01H):阻感负载 α=时,整流器输出电压电流如图 8a、b 所示,α=时,整流器输出电压电流如图 9a、b所示,α=时整流器输出电压电流如图 9c、d 所示,随控制角增加,输出电压下降,说明了控制角对整流器输出的控制作用。在 α=时,输出电压平均值为零,但是输出电流不为零(见图 9d),与 α=时 Id=Ud/R=0 不符,电流还有较小的值,这是因为尽管 α=时输出电压平均值 Ud=0,但是输出...
