NI-USRP-2小时上手教程VIP专享

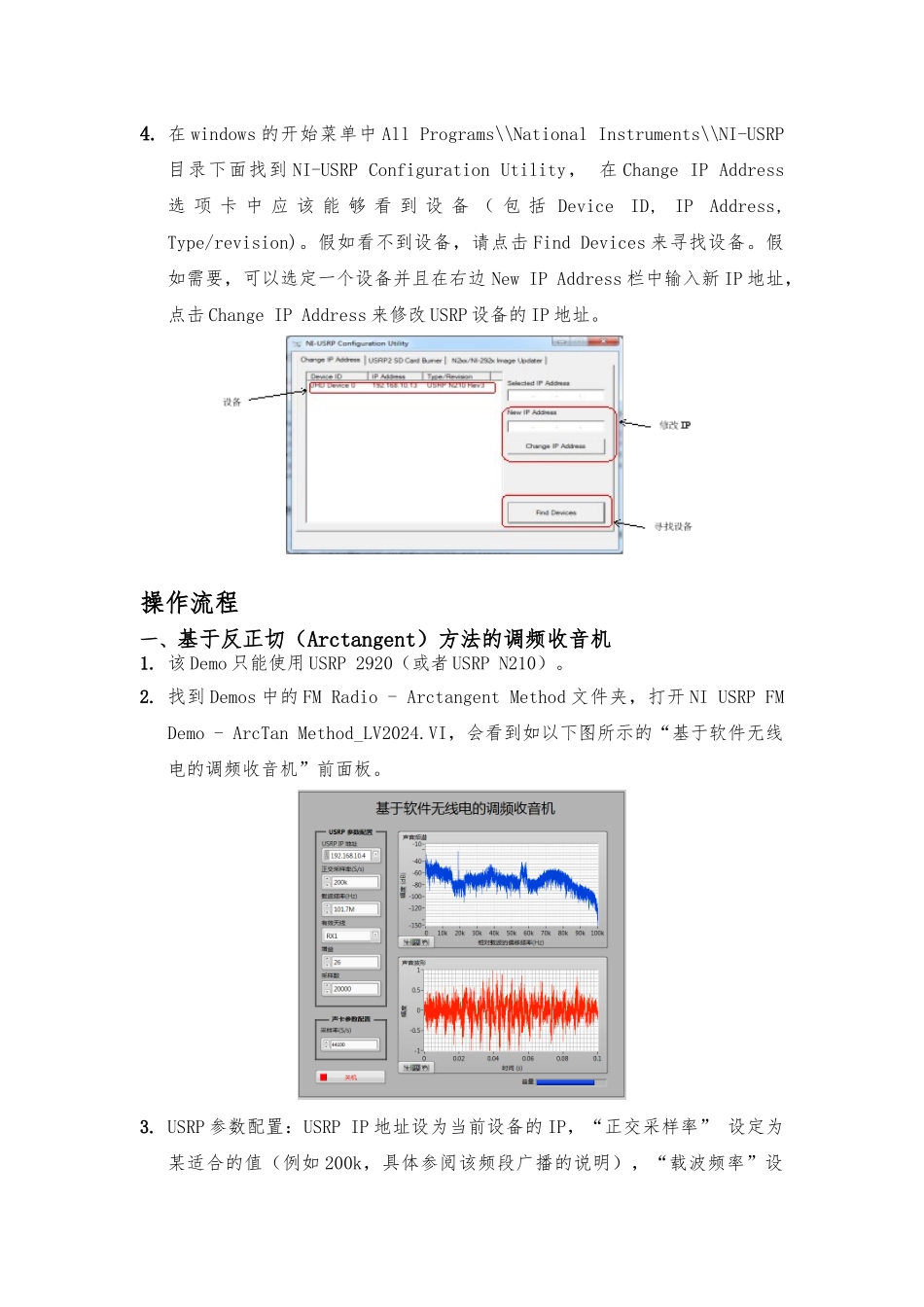

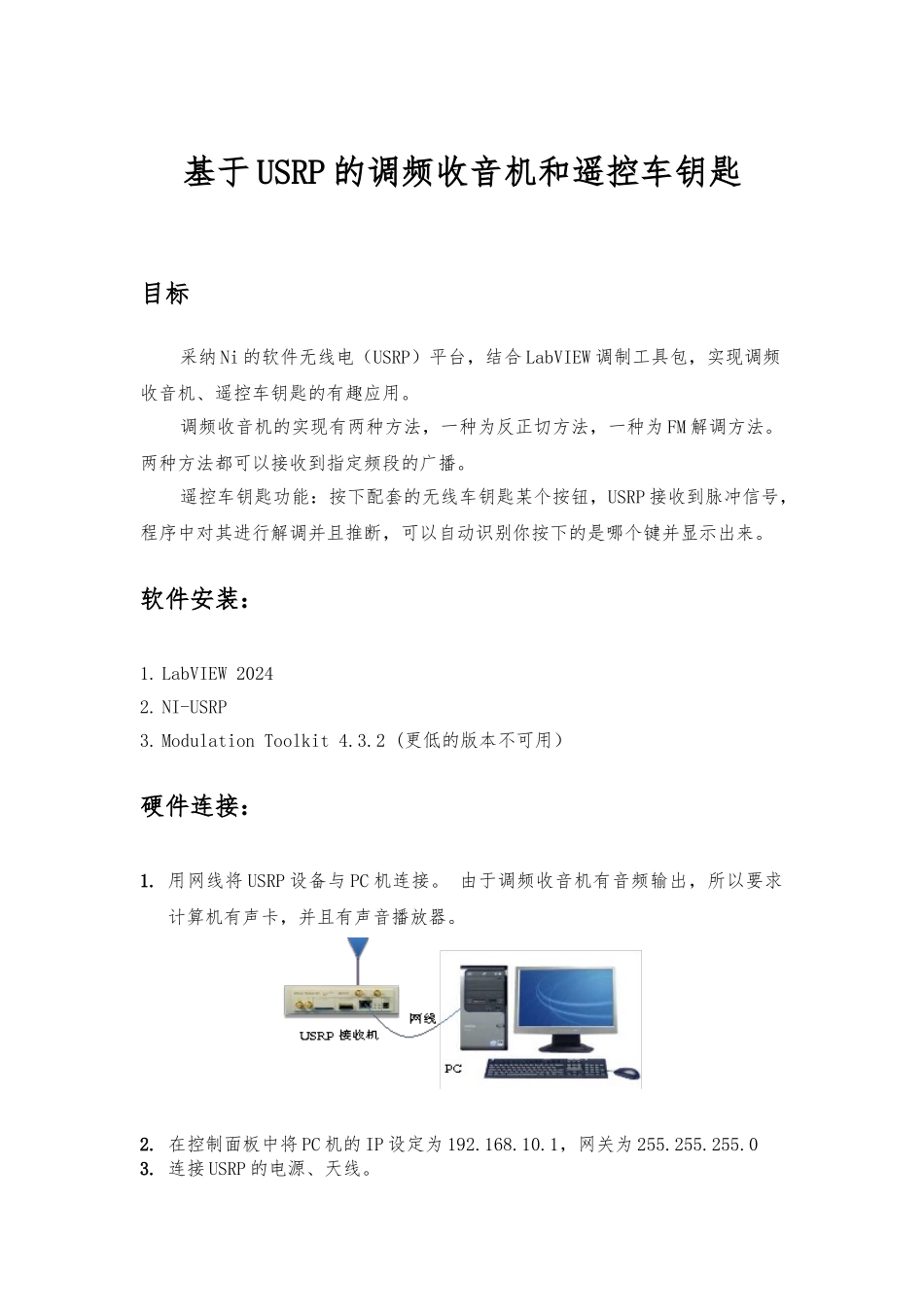

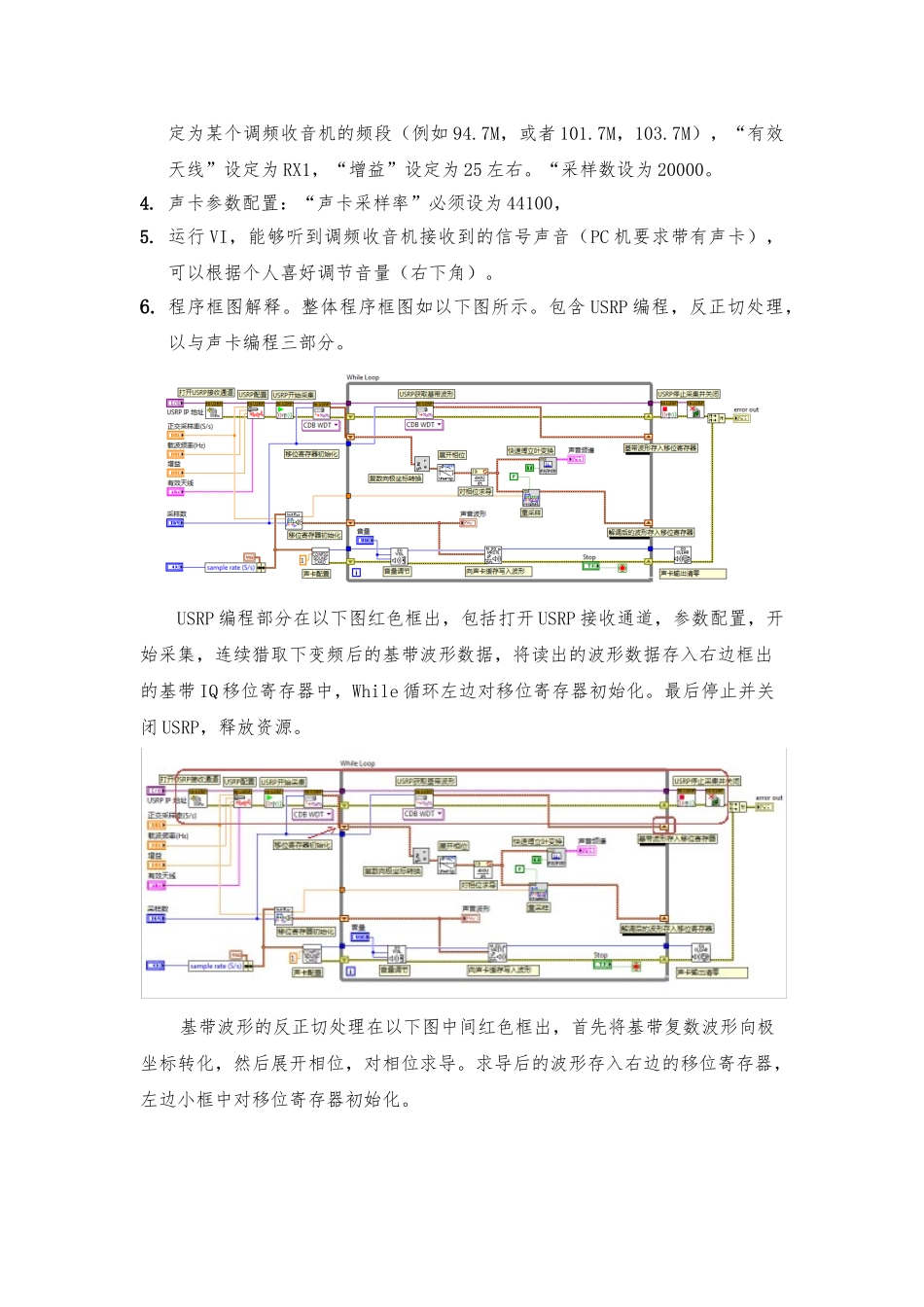

基于 USRP 的调频收音机和遥控车钥匙目标采纳 Ni 的软件无线电（USRP）平台，结合 LabVIEW 调制工具包，实现调频收音机、遥控车钥匙的有趣应用。调频收音机的实现有两种方法，一种为反正切方法，一种为 FM 解调方法。两种方法都可以接收到指定频段的广播。遥控车钥匙功能：按下配套的无线车钥匙某个按钮，USRP 接收到脉冲信号，程序中对其进行解调并且推断，可以自动识别你按下的是哪个键并显示出来。软件安装：1. LabVIEW 20242. NI-USRP 3. Modulation Toolkit 4.3.2 (更低的版本不可用）硬件连接：1. 用网线将 USRP 设备与 PC 机连接。 由于调频收音机有音频输出，所以要求计算机有声卡，并且有声音播放器。2. 在控制面板中将 PC 机的 IP 设定为 192.168.10.1，网关为 255.255.255.03. 连接 USRP 的电源、天线。4. 在 windows 的开始菜单中 All Programs\\National Instruments\\NI-USRP目录下面找到 NI-USRP Configuration Utility， 在 Change IP Address 选 项 卡 中 应 该 能 够 看 到 设 备 （ 包 括 Device ID, IP Address, Type/revision)。假如看不到设备，请点击 Find Devices 来寻找设备。假如需要，可以选定一个设备并且在右边 New IP Address 栏中输入新 IP 地址，点击 Change IP Address 来修改 USRP 设备的 IP 地址。操作流程一、基于反正切（Arctangent）方法的调频收音机1. 该 Demo 只能使用 USRP 2920（或者 USRP N210）。2. 找到 Demos 中的 FM Radio - Arctangent Method 文件夹，打开 NI USRP FM Demo - ArcTan Method_LV2024.VI，会看到如以下图所示的“基于软件无线电的调频收音机”前面板。3. USRP 参数配置：USRP IP 地址设为当前设备的 IP，“正交采样率” 设定为某适合的值（例如 200k，具体参阅该频段广播的说明），“载波频率”设定为某个调频收音机的频段（例如 94.7M，或者 101.7M，103.7M），“有效天线”设定为 RX1，“增益”设定为 25 左右。“采样数设为 20000。4. 声卡参数配置：“声卡采样率”必须设为 44100，5. 运行 VI，能够听到调频收音机接收到的信号声音（PC 机要求带有声卡），可以根据个人喜好调节音量（右下角）。6. 程序框图解释。整体程序框图如以下图所示。包含 USRP 编程，反正切处理，以与声卡编程三部分。USRP 编程部分在以下图红色框出，包括打开 USR...
