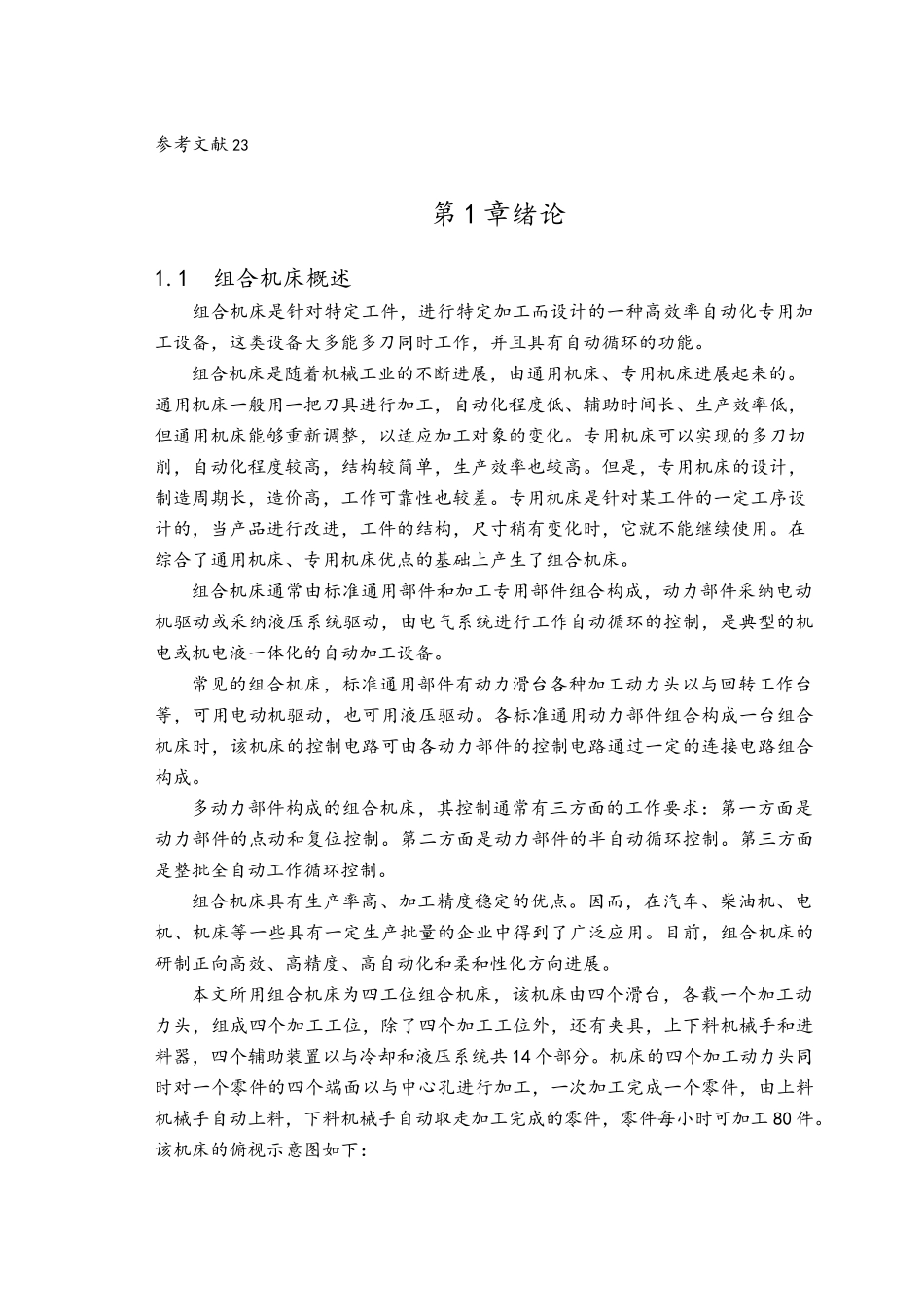

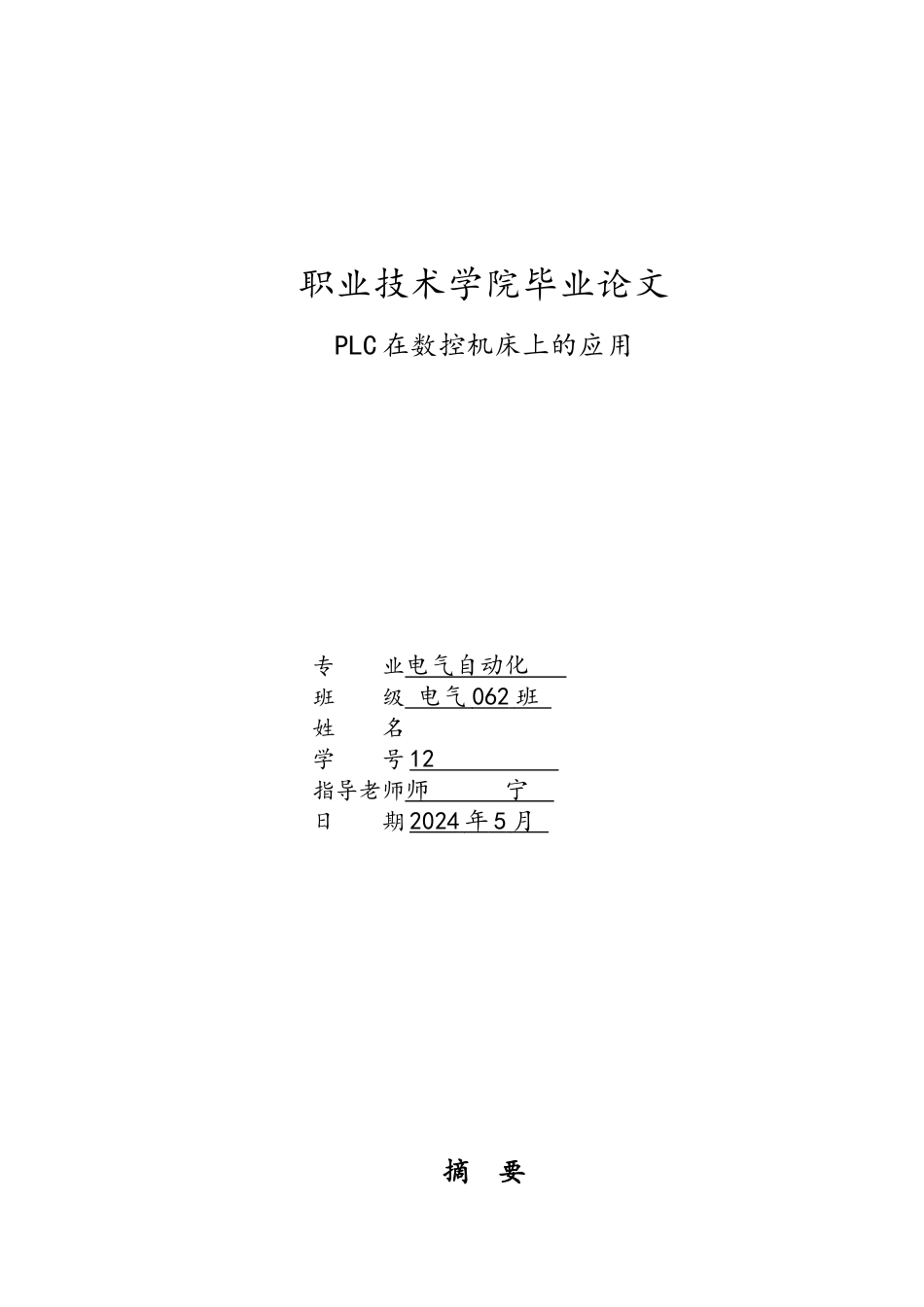

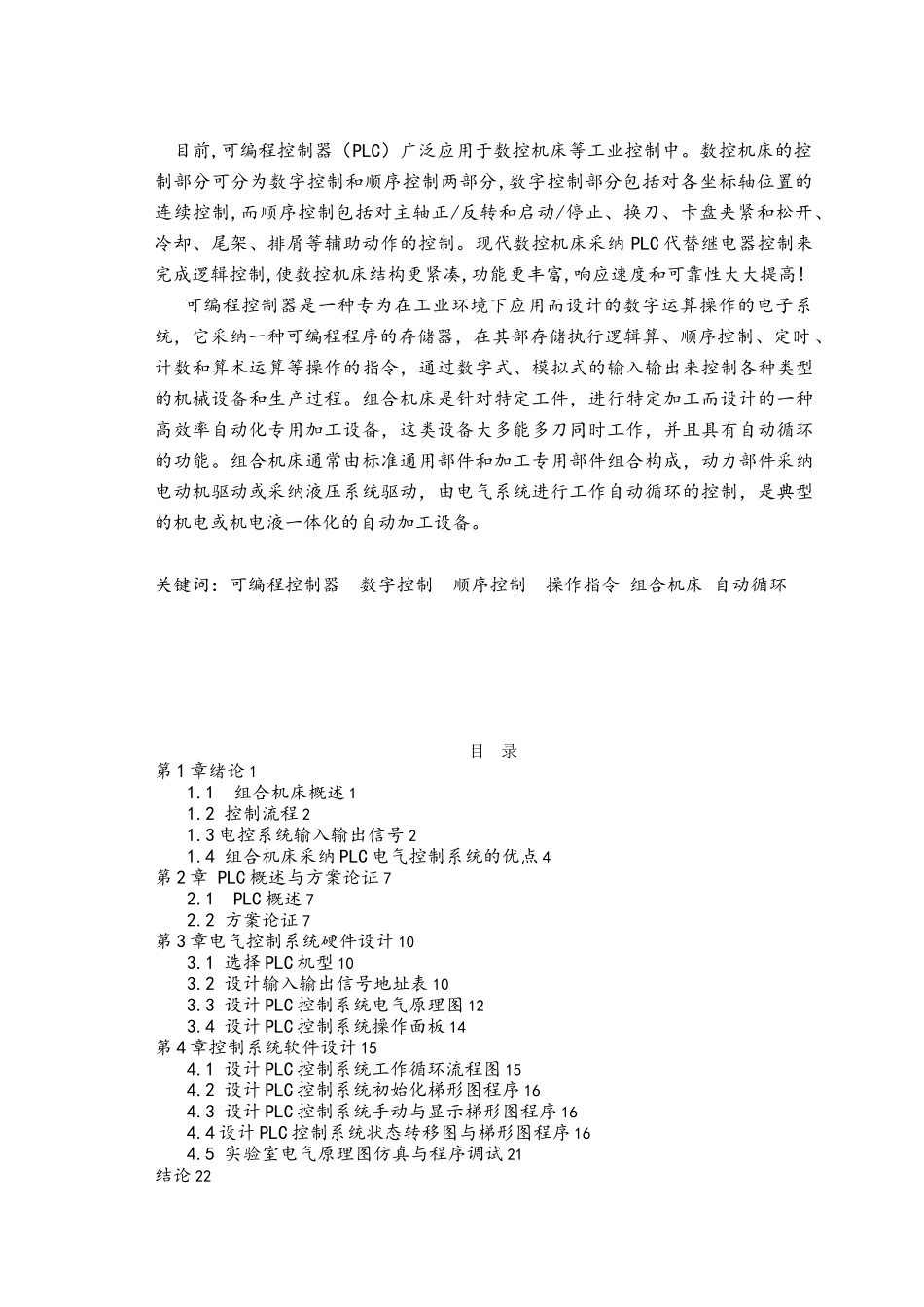

职业技术学院毕业论文PLC 在数控机床上的应用摘 要 专 业电气自动化 班 级 电气 062 班 姓 名 学 号 12 指导老师师 宁 日 期 2024 年 5 月 目前,可编程控制器（PLC）广泛应用于数控机床等工业控制中。数控机床的控制部分可分为数字控制和顺序控制两部分,数字控制部分包括对各坐标轴位置的连续控制,而顺序控制包括对主轴正/反转和启动/停止、换刀、卡盘夹紧和松开、冷却、尾架、排屑等辅助动作的控制。现代数控机床采纳 PLC 代替继电器控制来完成逻辑控制,使数控机床结构更紧凑,功能更丰富,响应速度和可靠性大大提高! 可编程控制器是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采纳一种可编程程序的存储器，在其部存储执行逻辑算、顺序控制、定时 、计数和算术运算等操作的指令，通过数字式、模拟式的输入输出来控制各种类型的机械设备和生产过程。组合机床是针对特定工件，进行特定加工而设计的一种高效率自动化专用加工设备，这类设备大多能多刀同时工作，并且具有自动循环的功能。组合机床通常由标准通用部件和加工专用部件组合构成，动力部件采纳电动机驱动或采纳液压系统驱动，由电气系统进行工作自动循环的控制，是典型的机电或机电液一体化的自动加工设备。关键词：可编程控制器 数字控制 顺序控制 操作指令 组合机床 自动循环目 录第 1 章绪论 11.1 组合机床概述 11.2 控制流程 21.3 电控系统输入输出信号 21.4 组合机床采纳 PLC 电气控制系统的优点 4第 2 章 PLC 概述与方案论证 72.1 PLC 概述 72.2 方案论证 7第 3 章电气控制系统硬件设计 103.1 选择 PLC 机型 103.2 设计输入输出信号地址表 103.3 设计 PLC 控制系统电气原理图 123.4 设计 PLC 控制系统操作面板 14第 4 章控制系统软件设计 154.1 设计 PLC 控制系统工作循环流程图 154.2 设计 PLC 控制系统初始化梯形图程序 164.3 设计 PLC 控制系统手动与显示梯形图程序 164.4 设计 PLC 控制系统状态转移图与梯形图程序 164.5 实验室电气原理图仿真与程序调试 21结论 22参考文献 23第 1 章绪论1.1 组合机床概述组合机床是针对特定工件，进行特定加工而设计的一种高效率自动化专用加工设备，这类设备大多能多刀同时工作，并且具有自动循环的功能。组合机床是随着机械工业的不断进展，由通用机床、专用机床进展起来的。通用机床一般用一把刀具进行加工，自动化程度...
