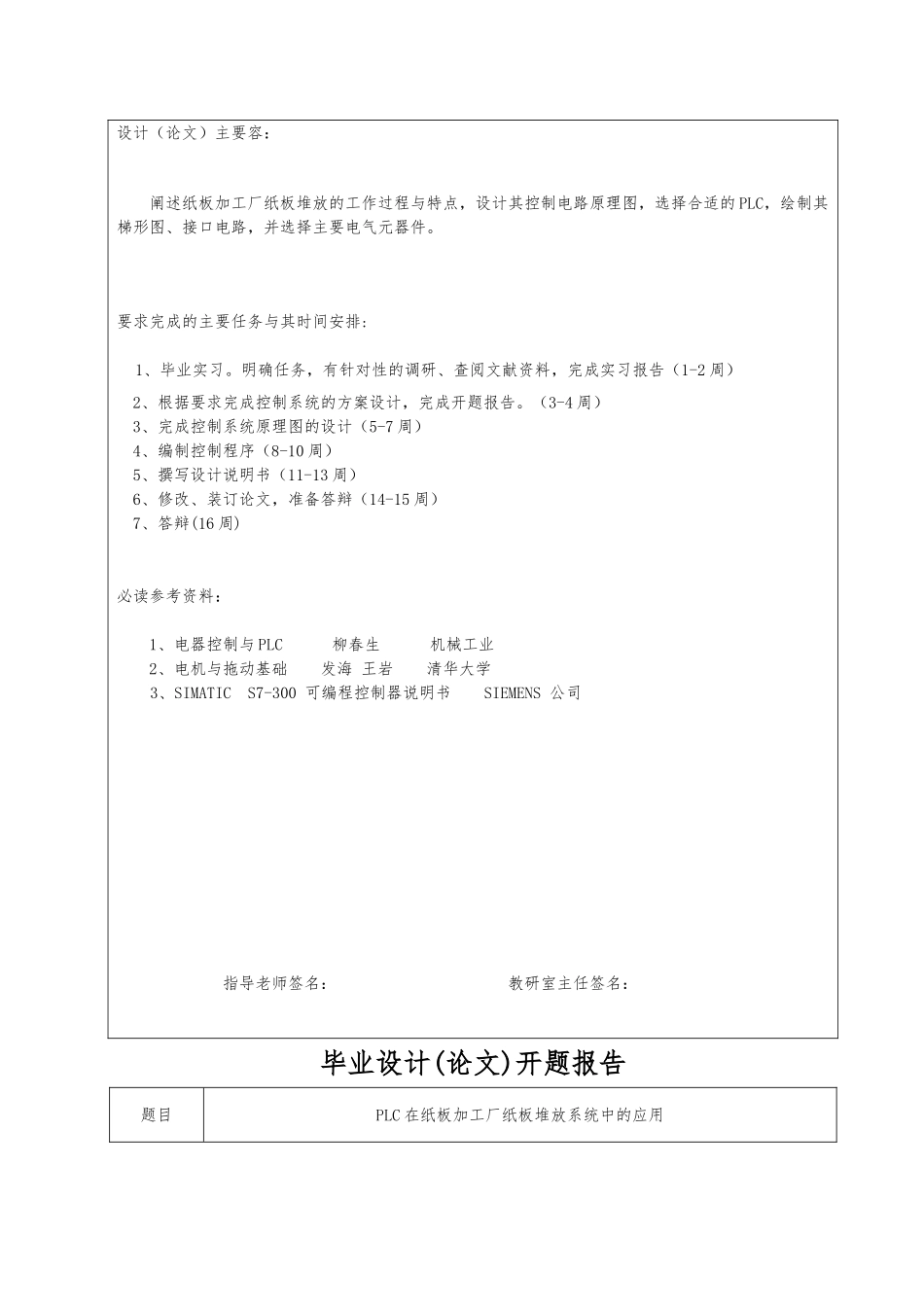

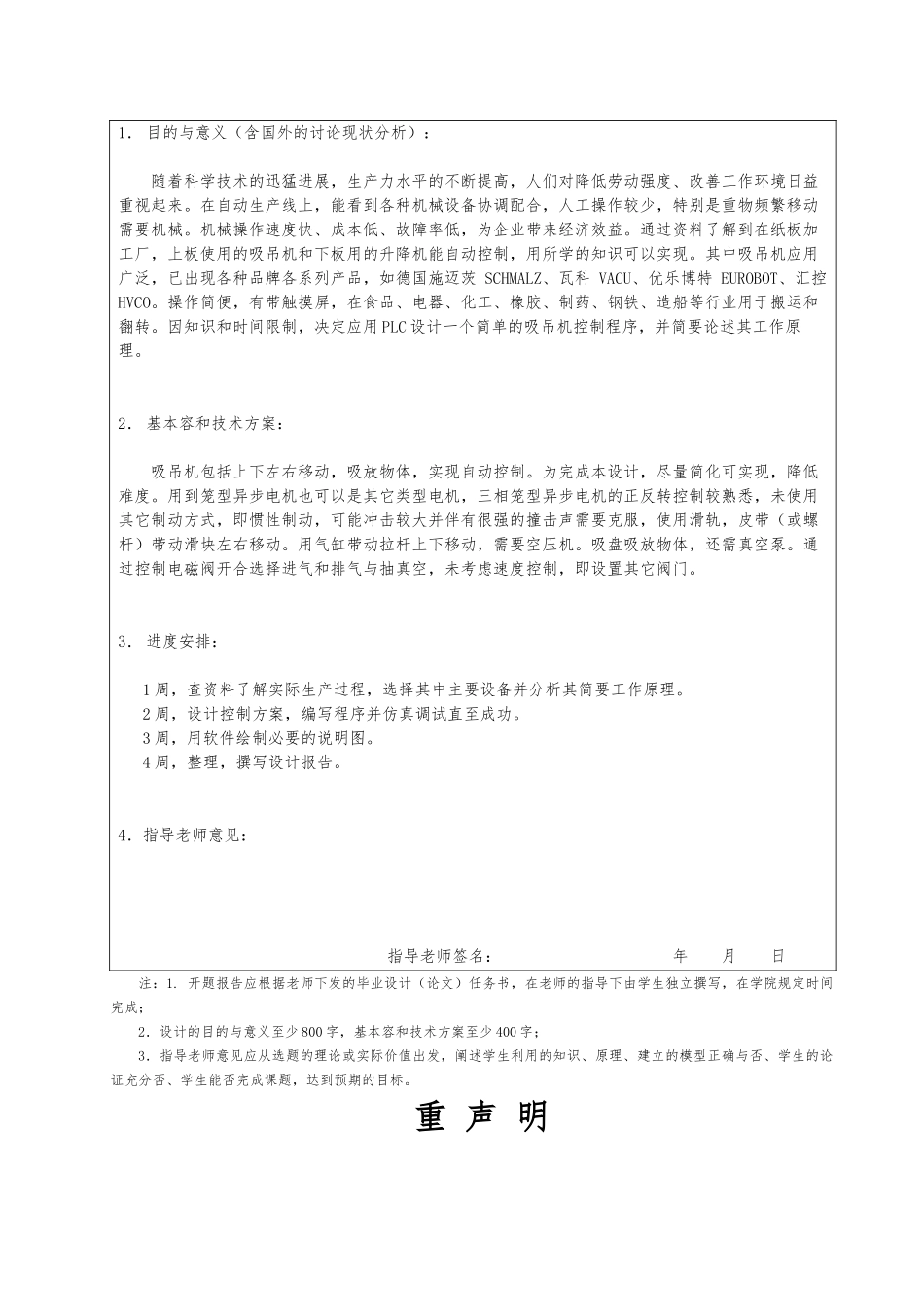

毕 业 设 计(论 文)PLC 在纸板加工厂纸板堆放系统中的应用毕业设计(论文)任务书学生专业班级指导老师工作单位设计(论文)题目PLC 在纸板加工厂纸板堆放系统中的应用设计(论文)主要容:阐述纸板加工厂纸板堆放的工作过程与特点,设计其控制电路原理图,选择合适的 PLC,绘制其梯形图、接口电路,并选择主要电气元器件。要求完成的主要任务与其时间安排:1、毕业实习。明确任务,有针对性的调研、查阅文献资料,完成实习报告(1-2 周)2、根据要求完成控制系统的方案设计,完成开题报告。(3-4 周)3、完成控制系统原理图的设计(5-7 周)4、编制控制程序(8-10 周)5、撰写设计说明书(11-13 周)6、修改、装订论文,准备答辩(14-15 周)7、答辩(16 周)必读参考资料:1、电器控制与 PLC 柳春生 机械工业2、电机与拖动基础 发海 王岩 清华大学3、SIMATIC S7-300 可编程控制器说明书 SIEMENS 公司指导老师签名: 教研室主任签名: 毕业设计(论文)开题报告题目PLC 在纸板加工厂纸板堆放系统中的应用1. 目的与意义(含国外的讨论现状分析):随着科学技术的迅猛进展,生产力水平的不断提高,人们对降低劳动强度、改善工作环境日益重视起来。在自动生产线上,能看到各种机械设备协调配合,人工操作较少,特别是重物频繁移动需要机械。机械操作速度快、成本低、故障率低,为企业带来经济效益。通过资料了解到在纸板加工厂,上板使用的吸吊机和下板用的升降机能自动控制,用所学的知识可以实现。其中吸吊机应用广泛,已出现各种品牌各系列产品,如德国施迈茨 SCHMALZ、瓦科 VACU、优乐博特 EUROBOT、汇控 HVCO。操作简便,有带触摸屏,在食品、电器、化工、橡胶、制药、钢铁、造船等行业用于搬运和翻转。因知识和时间限制,决定应用 PLC 设计一个简单的吸吊机控制程序,并简要论述其工作原理。2. 基本容和技术方案:吸吊机包括上下左右移动,吸放物体,实现自动控制。为完成本设计,尽量简化可实现,降低难度。用到笼型异步电机也可以是其它类型电机,三相笼型异步电机的正反转控制较熟悉,未使用其它制动方式,即惯性制动,可能冲击较大并伴有很强的撞击声需要克服,使用滑轨,皮带(或螺杆)带动滑块左右移动。用气缸带动拉杆上下移动,需要空压机。吸盘吸放物体,还需真空泵。通过控制电磁阀开合选择进气和排气与抽真空,未考虑速度控制,即设置其它阀门。3. 进度安排: 1 周,查资料了解实际生产过程,选...
