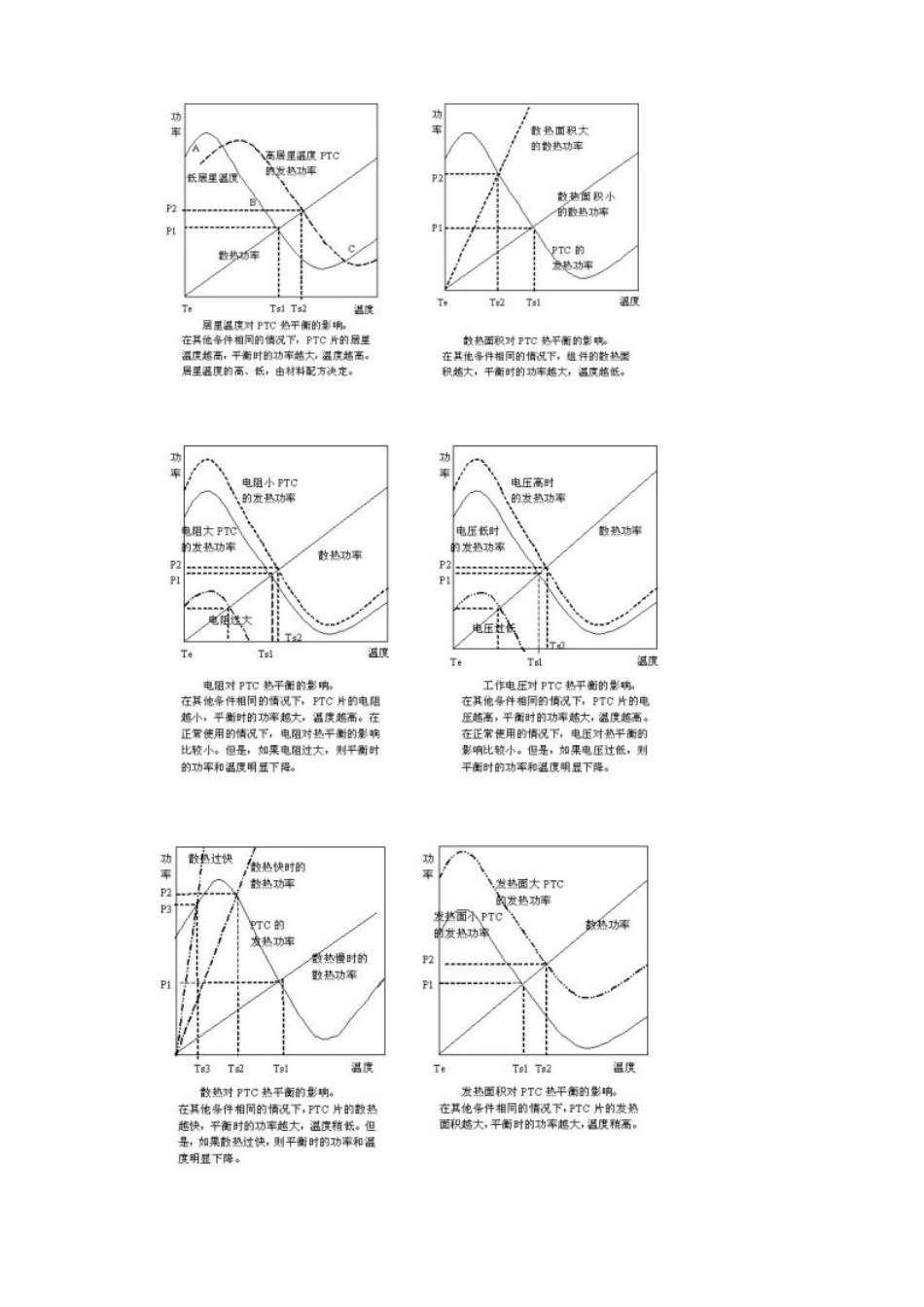

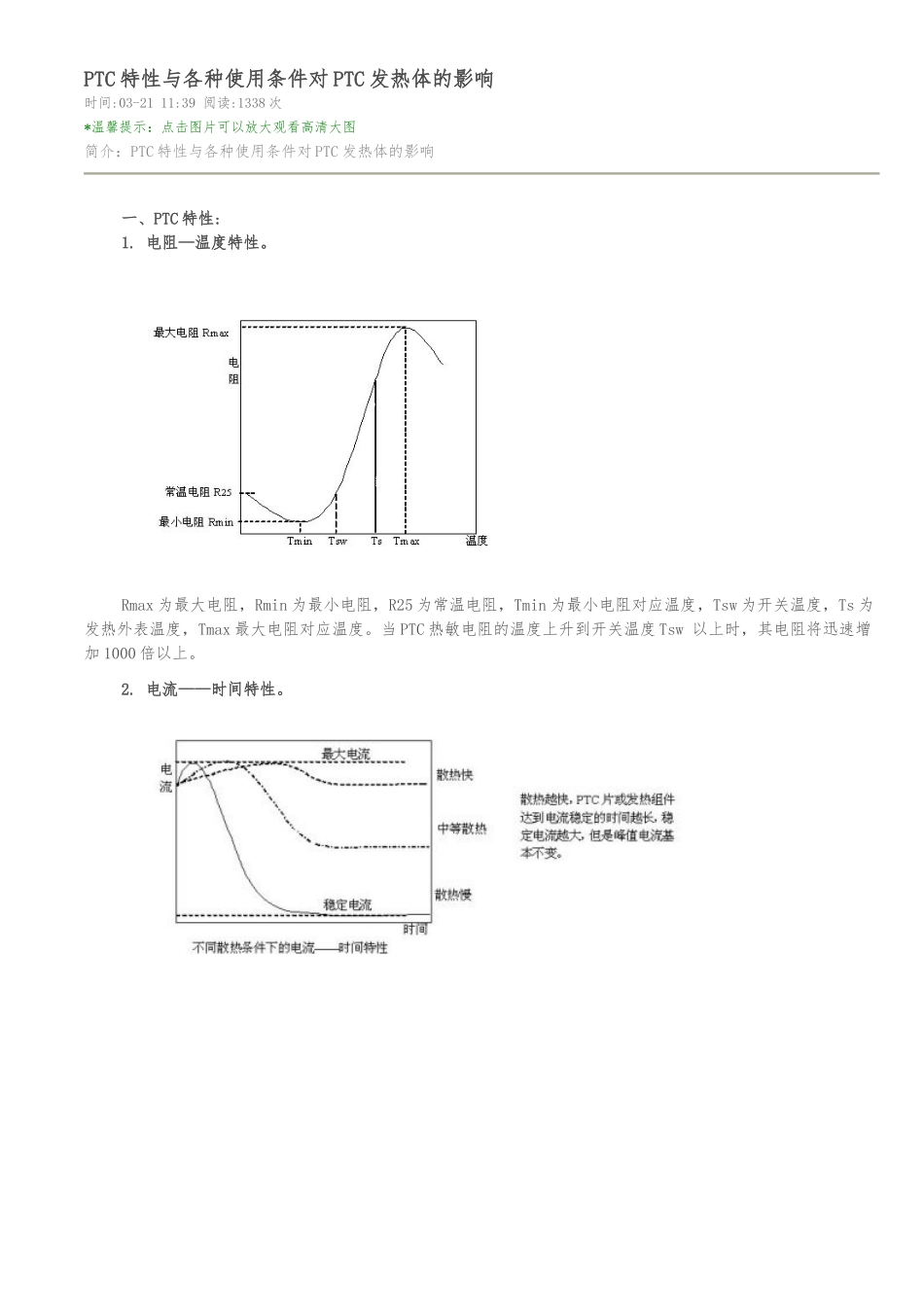

PTC 特性与各种使用条件对 PTC 发热体的影响时间:03-21 11:39 阅读:1338 次*温馨提示：点击图片可以放大观看高清大图简介：PTC 特性与各种使用条件对 PTC 发热体的影响一、PTC 特性:1. 电阻—温度特性。Rmax 为最大电阻，Rmin 为最小电阻，R25 为常温电阻，Tmin 为最小电阻对应温度，Tsw 为开关温度，Ts 为发热外表温度，Tmax 最大电阻对应温度。当 PTC 热敏电阻的温度上升到开关温度 Tsw 以上时，其电阻将迅速增加 1000 倍以上。2. 电流——时间特性。PTC 热敏电阻的起始电阻比拟小，所以，当稳定的电压施加到其上时，会出现比拟大的起始电流；然后，PTC 的温度上升，电流到达最大电流；随后，PTC 的电阻增加，电流因而下降，最后降到稳定值。从另一个角度考虑，PTC 具有比拟大的起始电流，使 PTC 的发热速度加快，有利于尽快使温度到达稳定。3. 稳定功率。对于同一个 PTC 发热体，其稳定功率随着散热条件的不同而改变。相关材料的导热系数，绝缘层的厚度，导热面的间隙，都会影响散热，从而影响稳定功率。各种因素对 PTC 稳定功率的影响，见热平衡节的详细描述。此外，PTC 片的厚度减薄时，会使导热加快，从而使功率增加。散热较快时的 PTC 稳定功率可能会比散热较慢时大几十倍。PTC 发热体的开关温度越高，那么稳定功率也越大。大多数的新用户都要求 PTC 生产厂提供 PTC 发热体的功率数据，但是应当知道，功率是随散热条件而变化的。在确定的电压下，PTC 发热体的起始功率和最大功率根本上不受散热条件的影响；但是稳定功率取决于使用场合的散热条件。虽然在不同的使用电压下，PTC 的起始功率不同，但稳定功率相差不大。4. 发热与散热的平衡。发热与散热平衡，是指 PTC 的发热功率与散热功率一致，PTC 相对稳定在某个温度点。以下是各种因素对PTC 热平衡的影响的示意图。散热功率P(dis) = H*(Ts-Te)H 是散热系数，其取决于传热用的金属材料、绝缘材料的导热系数，绝缘材料的厚度，接触面的状况，散热面的尺寸和形状，冷却风流、水流等。金属导热系数比拟大，约为绝缘材料的 10~100 倍，所以，绝缘材料对导热的影响更大。当有风吹时，PTC 发热组件的散热系数 H 会增加 5~10 倍。Ts 是 PTC 发热体的外表温度，Te 是环境温度。散热功率与 Ts 和 Te 的差成正比。当发热功率与散热功率相等时，发热与散热达成平衡，PTC 的温度不再变化。发热功率曲线与散热功率曲线的穿插点，...
