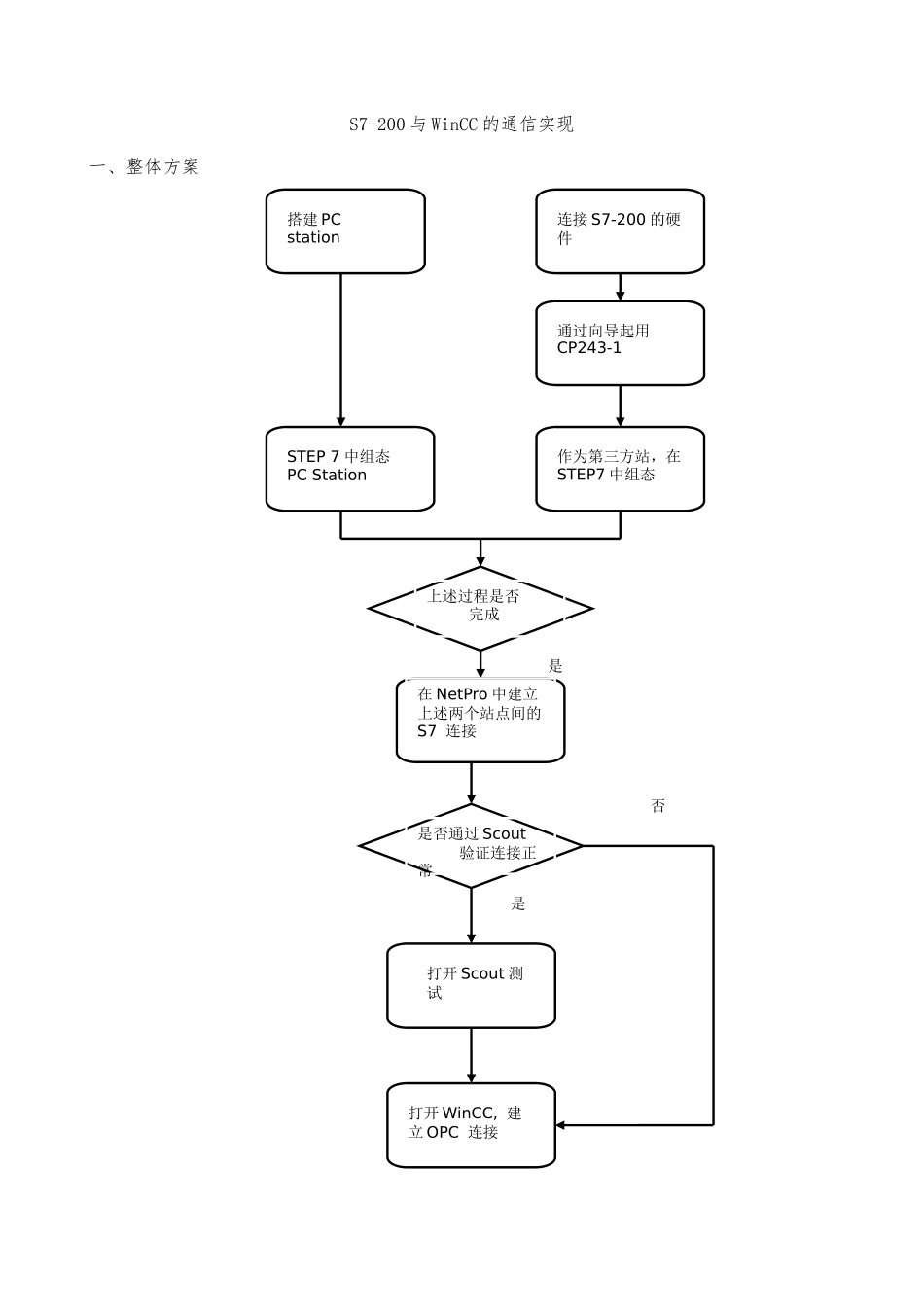

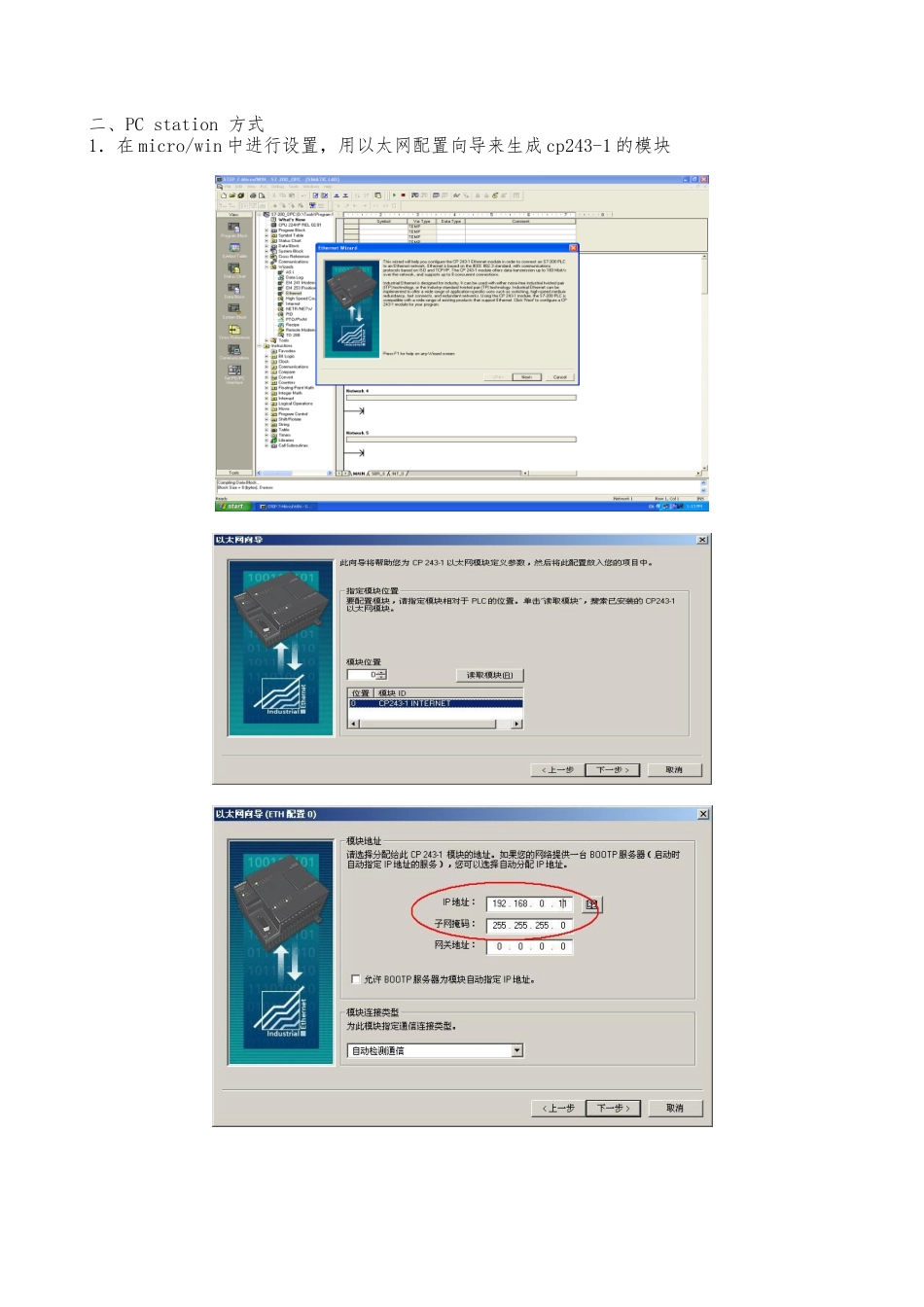

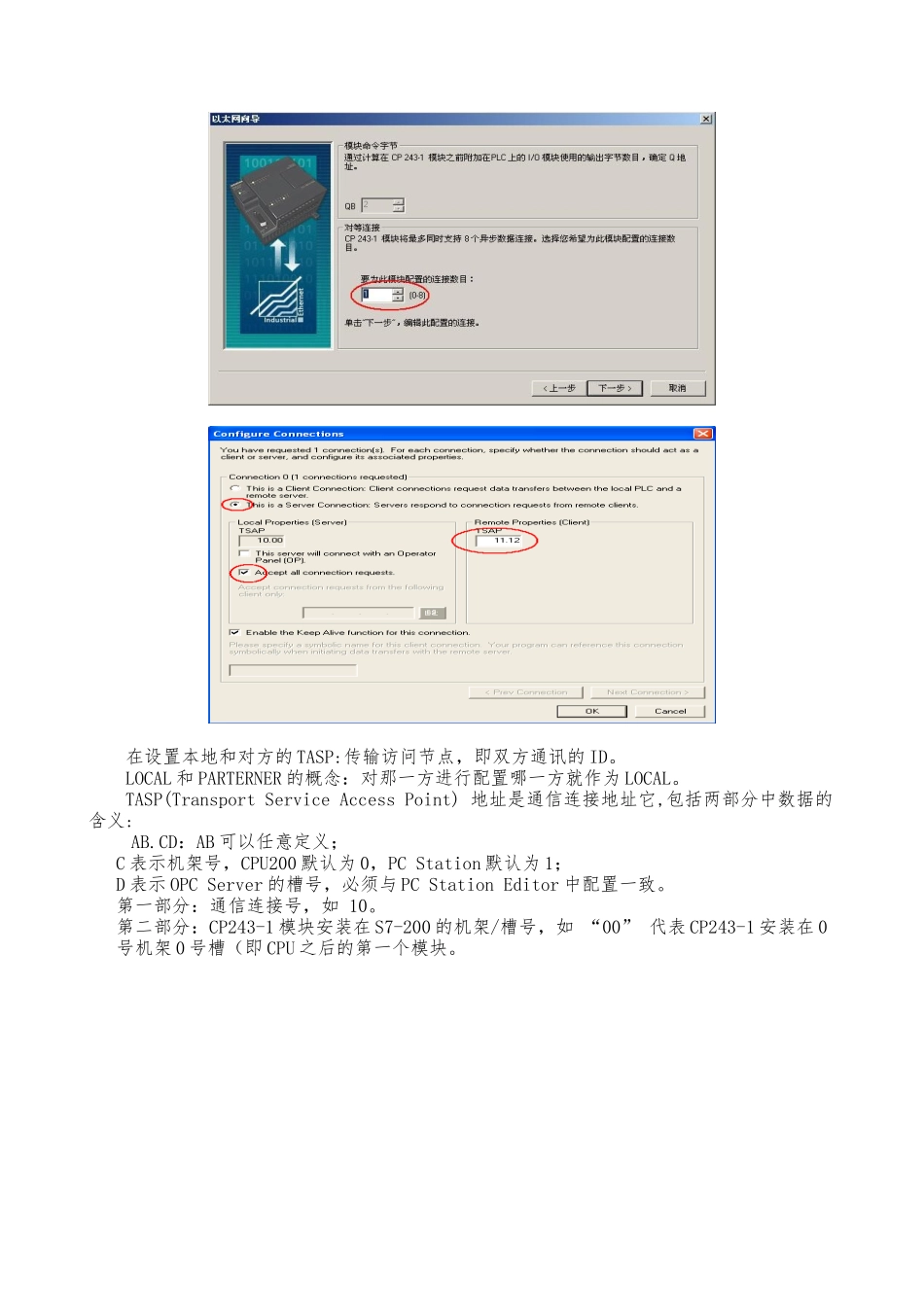

S7-200 与 WinCC 的通信实现一、整体方案搭建 PC station连接 S7-200 的硬件通过向导起用CP243-1STEP 7 中组态 PC Station作为第三方站,在STEP7 中组态上述过程是否 完成是在 NetPro 中建立上述两个站点间的S7 连接是否通过 Scout 验证连接正常是否打开 Scout 测试打开 WinCC, 建立 OPC 连接二、PC station 方式1.在 micro/win 中进行设置,用以太网配置向导来生成 cp243-1 的模块在设置本地和对方的 TASP:传输访问节点,即双方通讯的 ID。LOCAL 和 PARTERNER 的概念:对那一方进行配置哪一方就作为 LOCAL。TASP(Transport Service Access Point) 地址是通信连接地址它,包括两部分中数据的含义: AB.CD:AB 可以任意定义;C 表示机架号,CPU200 默认为 0,PC Station 默认为 1;D 表示 OPC Server 的槽号,必须与 PC Station Editor 中配置一致。第一部分:通信连接号,如 10。第二部分:CP243-1 模块安装在 S7-200 的机架/槽号,如 “00” 代表 CP243-1 安装在 0号机架 0 号槽(即 CPU 之后的第一个模块。此处中的地址,不能在程序中被占用。完成以太网模块的组态,在 200 的程序快的“调用子模快”中进行调用。2. 将本机配置为 PC Station 站 打开 Station Configuration Editor 工具,操作如以下图所示:3.在 STEP7 中插入 PC STATION 组态,并设置适宜的 IP 地址。PC Station: IE General, SW V6.2 , OPC Server, SW V6.1注意:PC Station 的名字为上面配置时, 使用的名字(OPC_CP243),IP 地址为 PC Station 的地址,即本机地址。注意:将连接设置为部连接 (表示 PC station 与 STEP 7 安装在同一台机器上)。(1)通过 Set PG/PC Interface 改变连接(2)通过设置 Configuration Console在 SIMATIC Net>>Configuration Console 中设置 Configuration mode(一般默认为该模式),并将 Acces points 设置为部连接。4.在 STEP7 中插入 other Station 组态(s7-200)5.在 STEP7 的 NETPRO 中建立 S7 连接 将 Other Station 挂到 Industiral Ehernet 上面,指定的 IP 地址为 S7-200 地址,即配置 CP243-1 时使用的地址。建立 PC station 和 other station(s7-200)之间的 S7连接。注意: 当连接建立时,以下图中的 conn 与 RUN/Stop 显示在线。否则,重新启动计算机或者对其...
