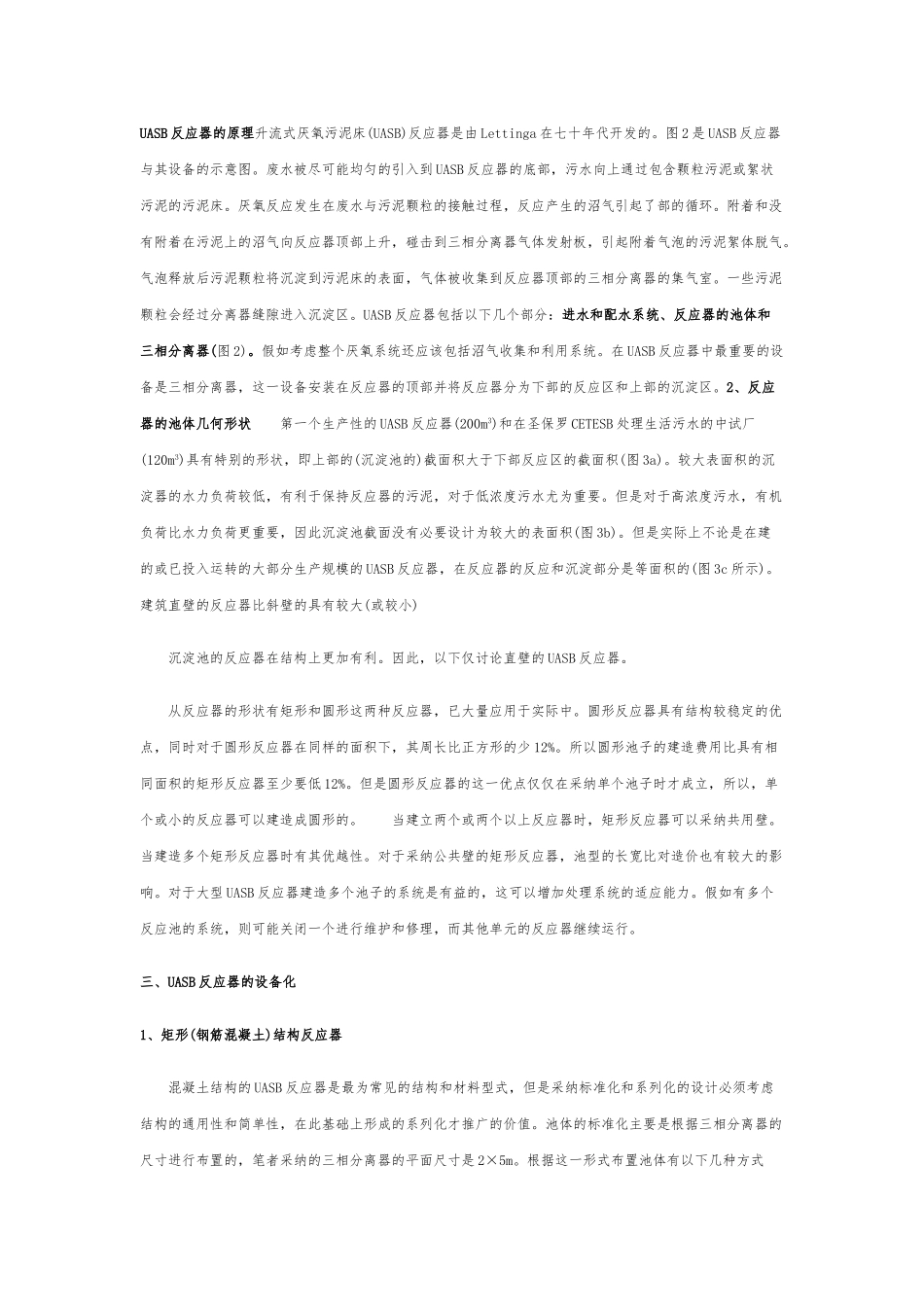

UASB 反应器的原理升流式厌氧污泥床(UASB)反应器是由 Lettinga 在七十年代开发的。图 2 是 UASB 反应器与其设备的示意图。废水被尽可能均匀的引入到 UASB 反应器的底部,污水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生在废水与污泥颗粒的接触过程,反应产生的沼气引起了部的循环。附着和没有附着在污泥上的沼气向反应器顶部上升,碰击到三相分离器气体发射板,引起附着气泡的污泥絮体脱气。气泡释放后污泥颗粒将沉淀到污泥床的表面,气体被收集到反应器顶部的三相分离器的集气室。一些污泥颗粒会经过分离器缝隙进入沉淀区。UASB 反应器包括以下几个部分:进水和配水系统、反应器的池体和三相分离器(图 2)。假如考虑整个厌氧系统还应该包括沼气收集和利用系统。在 UASB 反应器中最重要的设备是三相分离器,这一设备安装在反应器的顶部并将反应器分为下部的反应区和上部的沉淀区。2、反应器的池体几何形状 第一个生产性的 UASB 反应器(200m3)和在圣保罗 CETESB 处理生活污水的中试厂(120m3)具有特别的形状,即上部的(沉淀池的)截面积大于下部反应区的截面积(图 3a)。较大表面积的沉淀器的水力负荷较低,有利于保持反应器的污泥,对于低浓度污水尤为重要。但是对于高浓度污水,有机负荷比水力负荷更重要,因此沉淀池截面没有必要设计为较大的表面积(图 3b)。但是实际上不论是在建的或已投入运转的大部分生产规模的 UASB 反应器,在反应器的反应和沉淀部分是等面积的(图 3c 所示)。建筑直壁的反应器比斜壁的具有较大(或较小) 沉淀池的反应器在结构上更加有利。因此,以下仅讨论直壁的 UASB 反应器。 从反应器的形状有矩形和圆形这两种反应器,已大量应用于实际中。圆形反应器具有结构较稳定的优点,同时对于圆形反应器在同样的面积下,其周长比正方形的少 12%。所以圆形池子的建造费用比具有相同面积的矩形反应器至少要低 12%。但是圆形反应器的这一优点仅仅在采纳单个池子时才成立,所以,单个或小的反应器可以建造成圆形的。 当建立两个或两个以上反应器时,矩形反应器可以采纳共用壁。当建造多个矩形反应器时有其优越性。对于采纳公共壁的矩形反应器,池型的长宽比对造价也有较大的影响。对于大型 UASB 反应器建造多个池子的系统是有益的,这可以增加处理系统的适应能力。假如有多个反应池的系统,则可能关闭一个进行维护和修理,而其他单元的反应器继续运行。三、UASB 反应器的设备化1、矩形(钢筋混...
