《计算机网络技术》课程设计教程正文

《计算机网络技术》课程设计教程正文_第1页
1/97
《计算机网络技术》课程设计教程正文_第2页
2/97

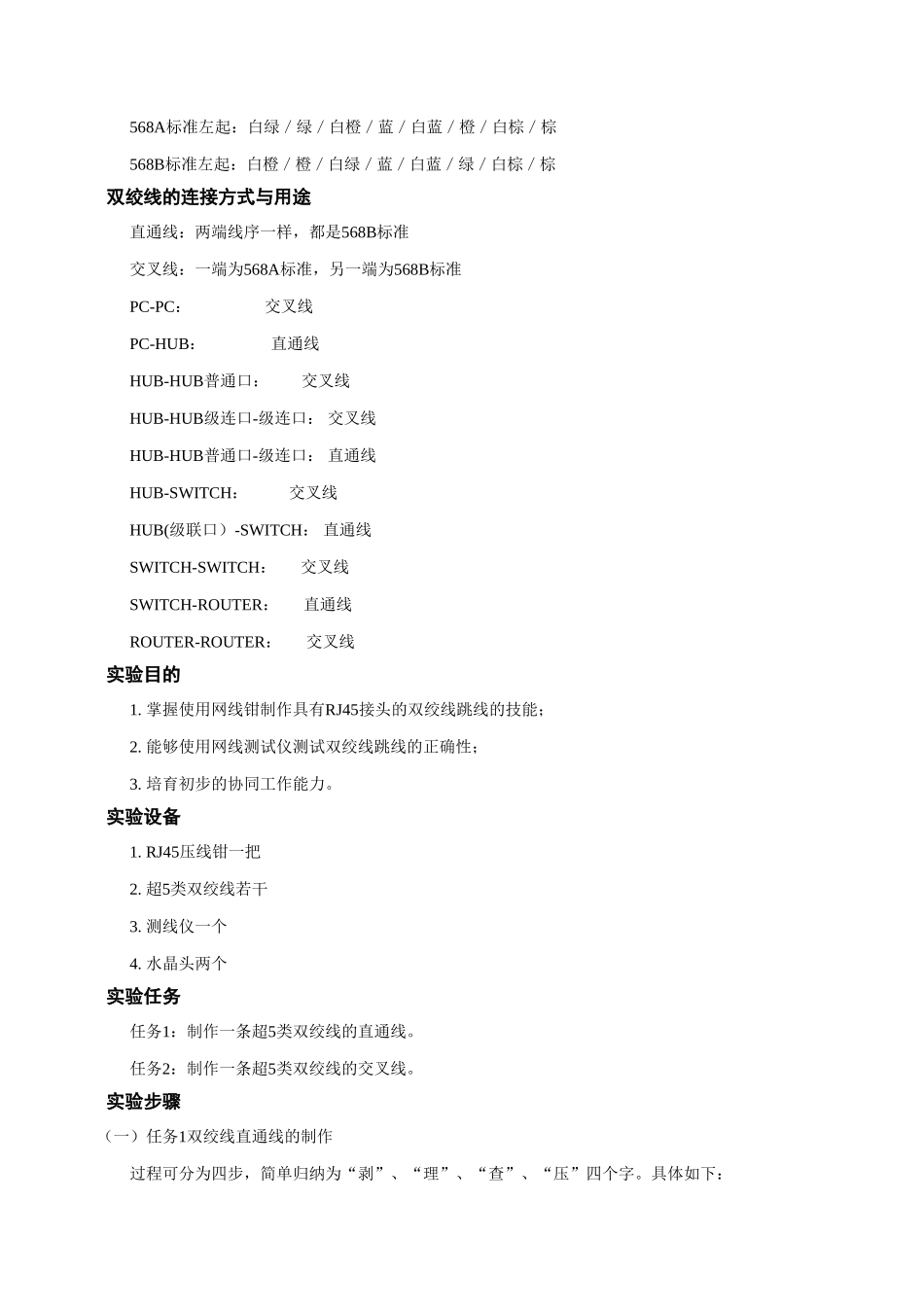

《计算机网络技术》课程设计教程正文_第3页
3/97
1. 基础1.1 同轴电缆参数指标(一)主要电气参数 (1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。(2)同轴电缆的衰减 一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。(3)同轴电缆的传播速度 需要的最低传播速度为0.77C(C为光速)。(4)同轴电缆直流回路电阻电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。 (二)同轴电缆的物理参数同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以与外部隔离材料层组成,其结构如图1.1所示。图 1.1 同轴电缆结构同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规说明的金属带或薄片组成,屏蔽层的径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。规格型号与用途同轴电缆根据带宽和用途不同可分为两种基本类型,基带同轴电缆和宽带同轴电缆。目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50Ω(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75Ω(如RG-59等)。最常用的同轴电缆有下列几种:(1) RG-8或RG-11(50)——粗缆。(2) RG-58AJ或58CU(50)——细缆。(3) RG59(75) ——CATV电缆。(4) RG-62(93) ——IBM3270系统使用。粗同轴电缆与细同轴电缆是指同轴电缆的直径。粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。粗缆一般采纳RG-11,特征阻抗50,直径0.4英寸,一段粗缆的最大长度为500m,每一段的两端必须各加一个50的终结器,每个工作站必须加一个AUI收发器。粗缆的传输率为10Mb/s。因为需要AUI收发器,组网的成本较高,因此目前使用不多。细缆一般采纳RG58A,适用于传输速率...
