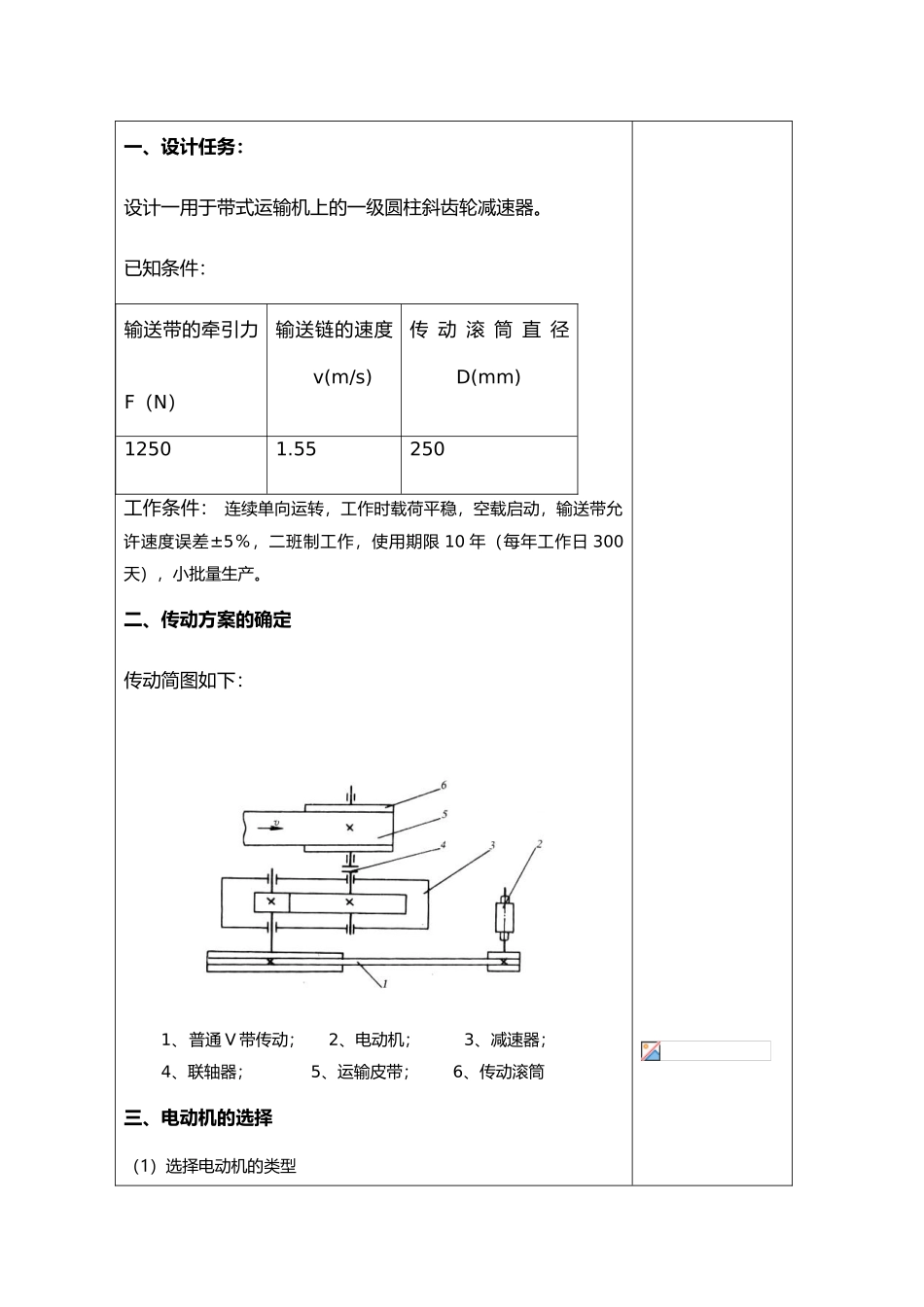

机械设计课程设计计算说明书设计题目：一级圆柱斜齿轮减速器院系： 班级：学号：设计者：指导老师:时间：2024 年 6 月 10 日 至 2024 年 6 月 28 日目 录一、设计任务 2二、传动方案的确定 2三、电动机的选择 2四、传动装置的总传动比与其分配 4五、计算传动装置的运动和动力参数 4六、带传动的设计与计算 6七、齿轮传动的设计计算 8八、轴的设计计算 10九、滚动轴承的校核 18十、键的选择与强度校核 20十一、箱体设计与附属部件设计 21十二、参考文献 22一、设计任务：设计一用于带式运输机上的一级圆柱斜齿轮减速器。已知条件：输送带的牵引力F（N）输送链的速度v(m/s)传 动 滚 筒 直 径D(mm)12501.55250工作条件： 连续单向运转，工作时载荷平稳，空载启动，输送带允许速度误差±5％，二班制工作，使用期限 10 年（每年工作日 300天），小批量生产。二、传动方案的确定传动简图如下：1、普通 V 带传动； 2、电动机； 3、减速器； 4、联轴器； 5、运输皮带； 6、传动滚筒三、电动机的选择（1）选择电动机的类型根据用途选Y系列（IP44）三相异步电动机（2）选择电动机的功率1．工作机输出功率2．传动效率：V带传动：滚动轴承（一对）：(球轴承)闭式斜齿轮传动效率：（8级精度）联轴器效率：传动滚筒效率：所以，总传动效率==0.85873.电动机输入功率4.因载荷平稳，电动机额定功率略大于Pd即可，由P1-203表17-1选Y系列型号电动机，选电动机额定功率Ped为：3kW5.确定电动机转速滚筒轴工作转速=0.85872.256kW=118.41r/min一般，V带传动比常用围为一级圆柱齿轮减速器为则总传动比的围为.故电动机转速的可选围为符 合 这 一 围 的 同 步 转 速 有 ： 750r/min 、 1000r/min、1500r/min列表如下：方案电动机型号额定功率Ped(kW)电机同步转速（r/min）电机满载转速（r/min）电动机质量（ m/kg）总传动比（ ）1Y100L2-43150014303812.082Y132S-631000960638.113Y132M-83750710796.00综合考虑电动机的质量与装置的尺寸和传动比选择Y100L2-4型电动机四、传动装置的总传动比与其分配1、系统总传动比=nm/nw=1430/118.41=12.082、参考[1]表2-1：取取V带传动，齿轮传动比五、计算传动装置的运动和动力参数1、各轴转速n（r/min）电机轴为0轴，减速器高速轴为1轴，低速轴为２轴，滚筒轴为3轴，各轴转速为：i=4.0272、各轴输入功率P（kW）3、各轴输入转矩T（N•ｍ）1-3轴的输出功率或输出转矩分别为各轴...
