一级减速器课程设计说明书终稿

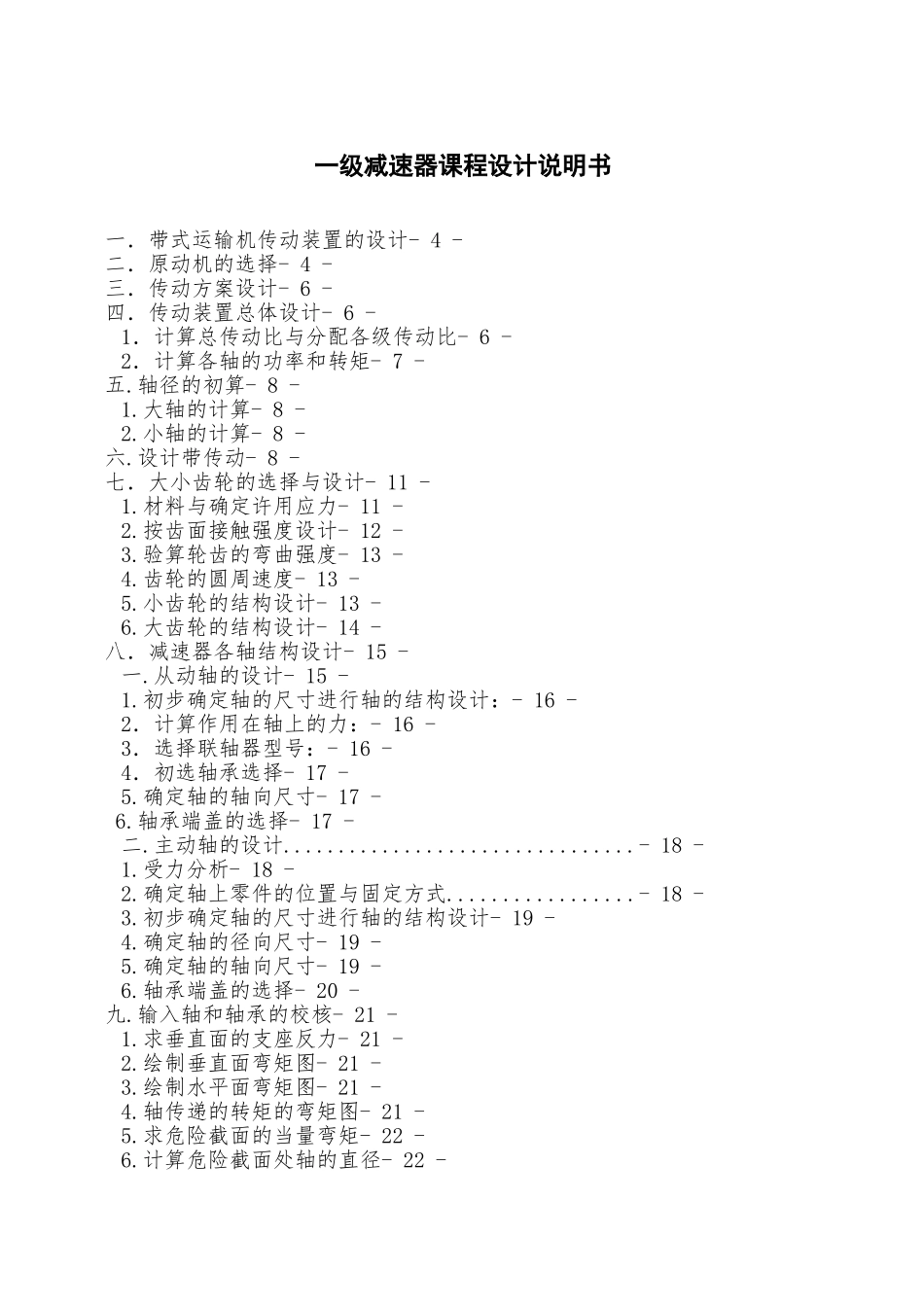

一级减速器课程设计说明书终稿_第1页
1/26

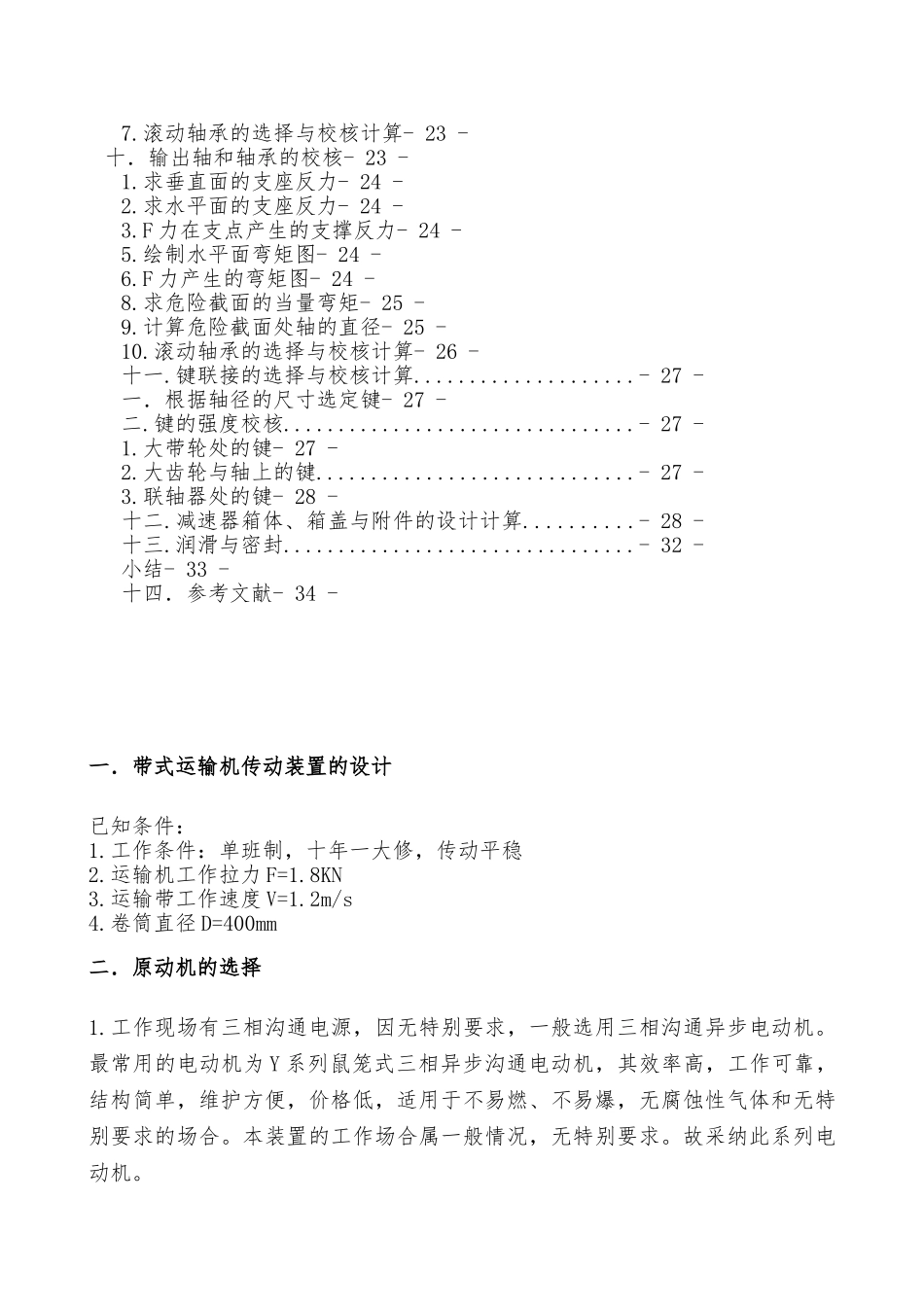

一级减速器课程设计说明书终稿_第2页
2/26

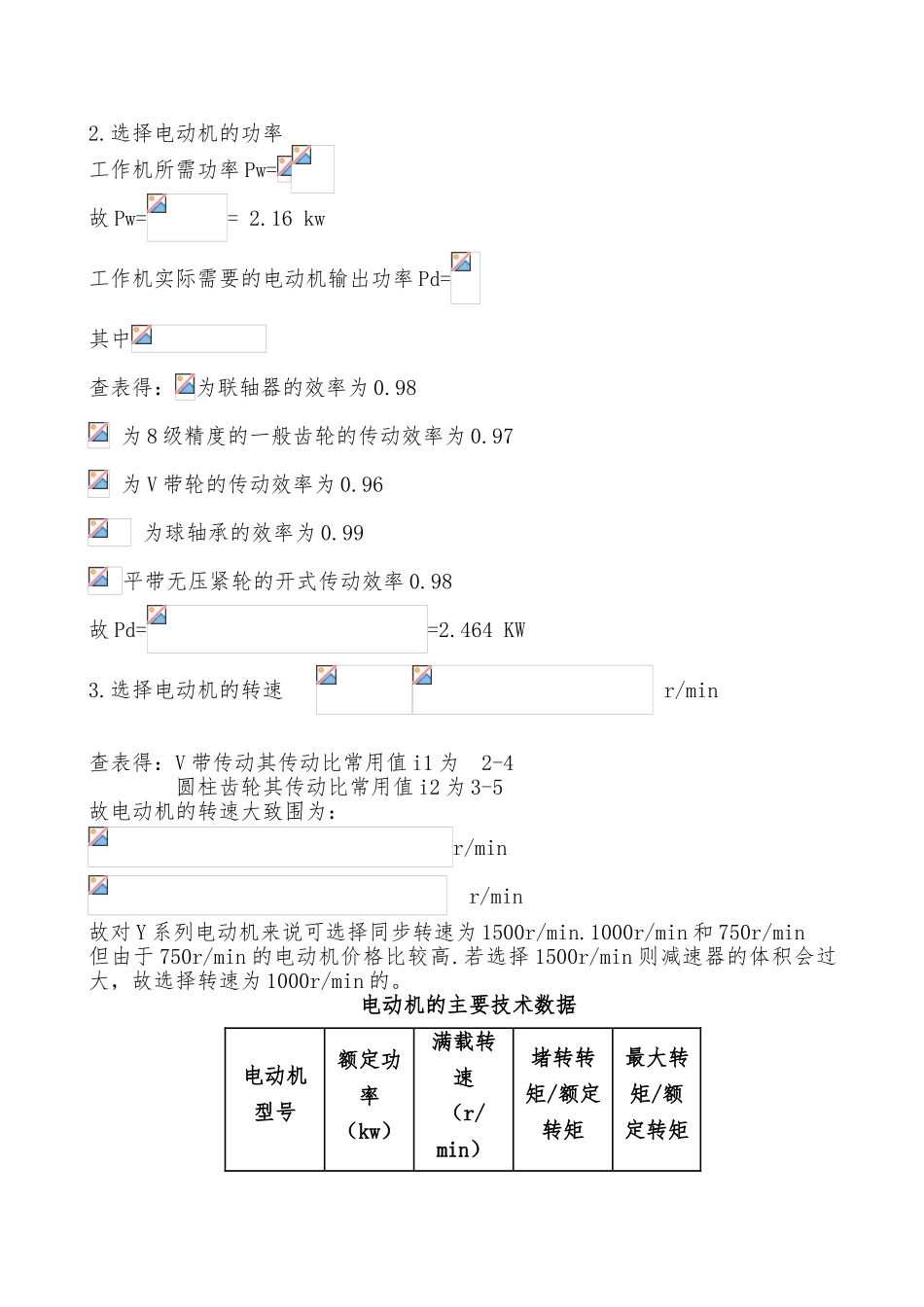

一级减速器课程设计说明书终稿_第3页
3/26
一级减速器课程设计说明书一.带式运输机传动装置的设计- 4 -二.原动机的选择- 4 -三.传动方案设计- 6 -四.传动装置总体设计- 6 -1.计算总传动比与分配各级传动比- 6 -2.计算各轴的功率和转矩- 7 -五.轴径的初算- 8 -1.大轴的计算- 8 -2.小轴的计算- 8 -六.设计带传动- 8 -七.大小齿轮的选择与设计- 11 -1.材料与确定许用应力- 11 -2.按齿面接触强度设计- 12 -3.验算轮齿的弯曲强度- 13 -4.齿轮的圆周速度- 13 -5.小齿轮的结构设计- 13 -6.大齿轮的结构设计- 14 -八.减速器各轴结构设计- 15 -一.从动轴的设计- 15 -1.初步确定轴的尺寸进行轴的结构设计:- 16 -2.计算作用在轴上的力:- 16 -3.选择联轴器型号:- 16 -4.初选轴承选择- 17 -5.确定轴的轴向尺寸- 17 -6.轴承端盖的选择- 17 -二.主动轴的设计................................- 18 -1.受力分析- 18 -2.确定轴上零件的位置与固定方式.................- 18 -3.初步确定轴的尺寸进行轴的结构设计- 19 -4.确定轴的径向尺寸- 19 -5.确定轴的轴向尺寸- 19 -6.轴承端盖的选择- 20 -九.输入轴和轴承的校核- 21 -1.求垂直面的支座反力- 21 -2.绘制垂直面弯矩图- 21 -3.绘制水平面弯矩图- 21 -4.轴传递的转矩的弯矩图- 21 -5.求危险截面的当量弯矩- 22 -6.计算危险截面处轴的直径- 22 -7.滚动轴承的选择与校核计算- 23 -十.输出轴和轴承的校核- 23 -1.求垂直面的支座反力- 24 -2.求水平面的支座反力- 24 -3.F 力在支点产生的支撑反力- 24 -5.绘制水平面弯矩图- 24 -6.F 力产生的弯矩图- 24 -8.求危险截面的当量弯矩- 25 -9.计算危险截面处轴的直径- 25 -10.滚动轴承的选择与校核计算- 26 -十一.键联接的选择与校核计算....................- 27 -一.根据轴径的尺寸选定键- 27 -二.键的强度校核................................- 27 -1.大带轮处的键- 27 -2.大齿轮与轴上的键.............................- 27 -3.联轴器处的键- 28 -十二.减速器箱体、箱盖与附件的设计计算..........- 28 -十三.润滑与密封................................- 32 -小结- 33 -十四.参考文献- 34 -一.带式运输机传动装置的设计已知条件:1.工作条件:单班制,十年一大修,传动平稳2.运输机工作拉力 F=1.8KN3.运输带工作速度 V=1.2m/s4.卷筒直径 D=400mm二.原动机的选...
