上海大学逻辑与可编程控制器plc组态王交通灯实验课程报告

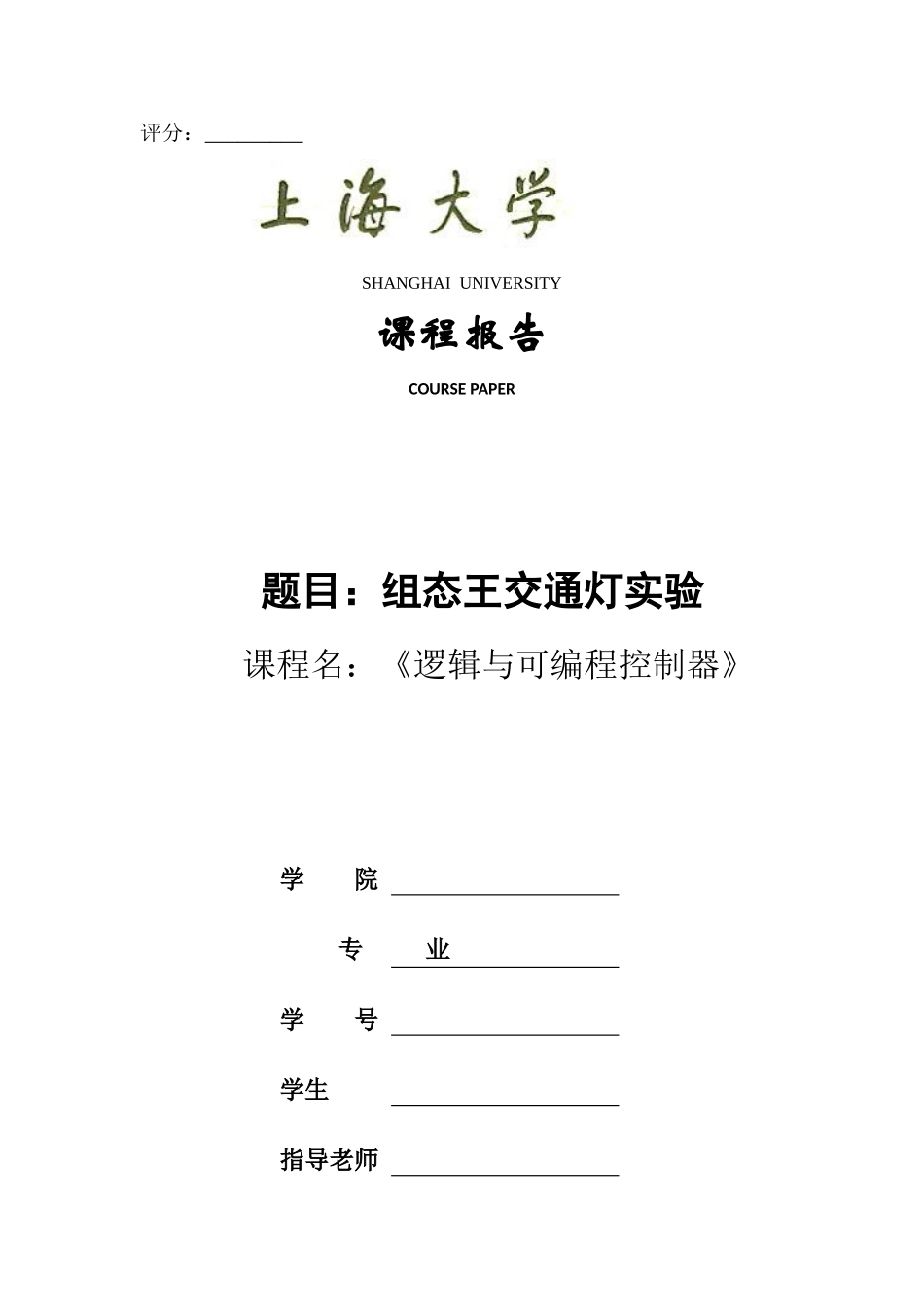

上海大学逻辑与可编程控制器plc组态王交通灯实验课程报告_第1页
1/19

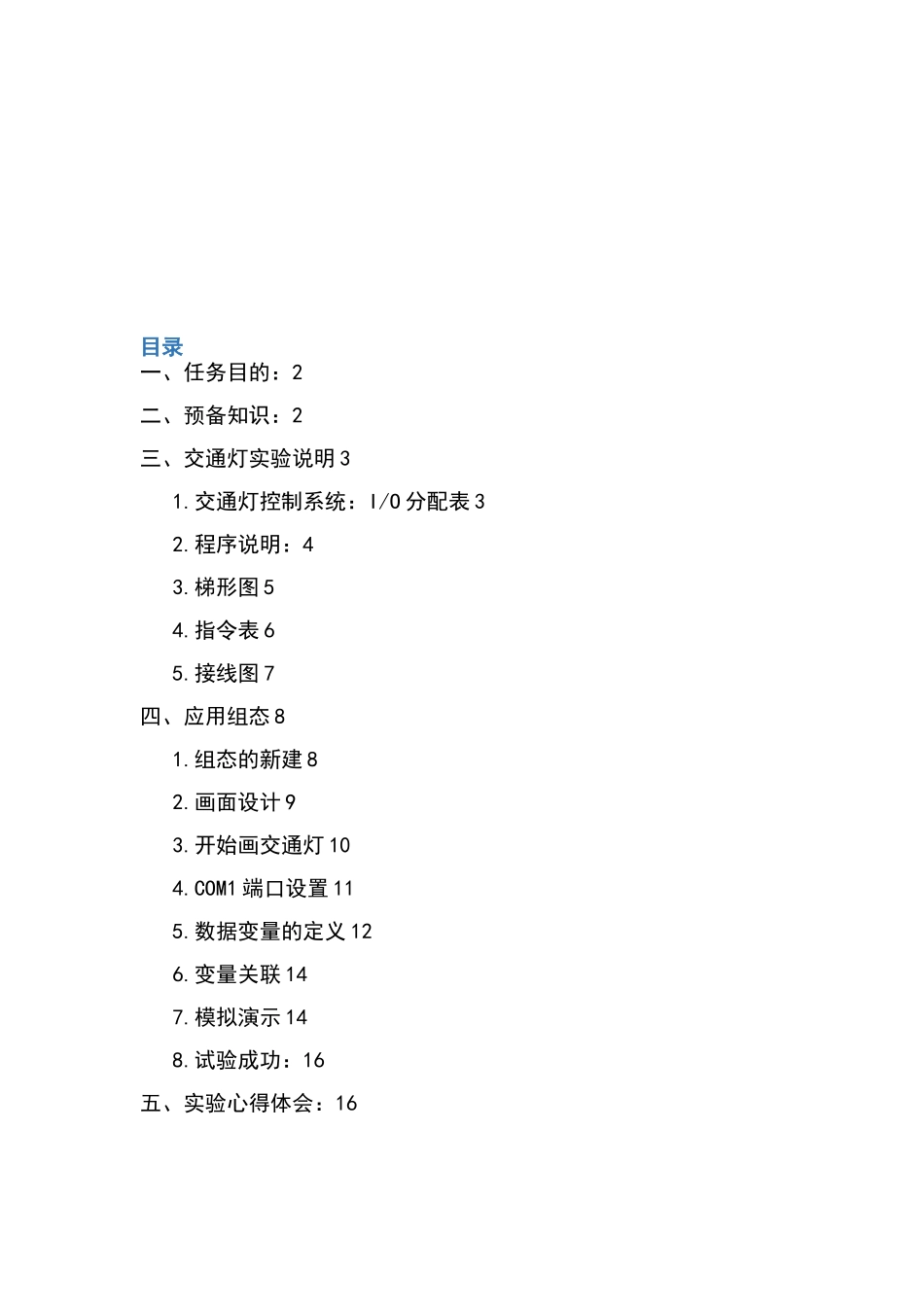

上海大学逻辑与可编程控制器plc组态王交通灯实验课程报告_第2页
2/19

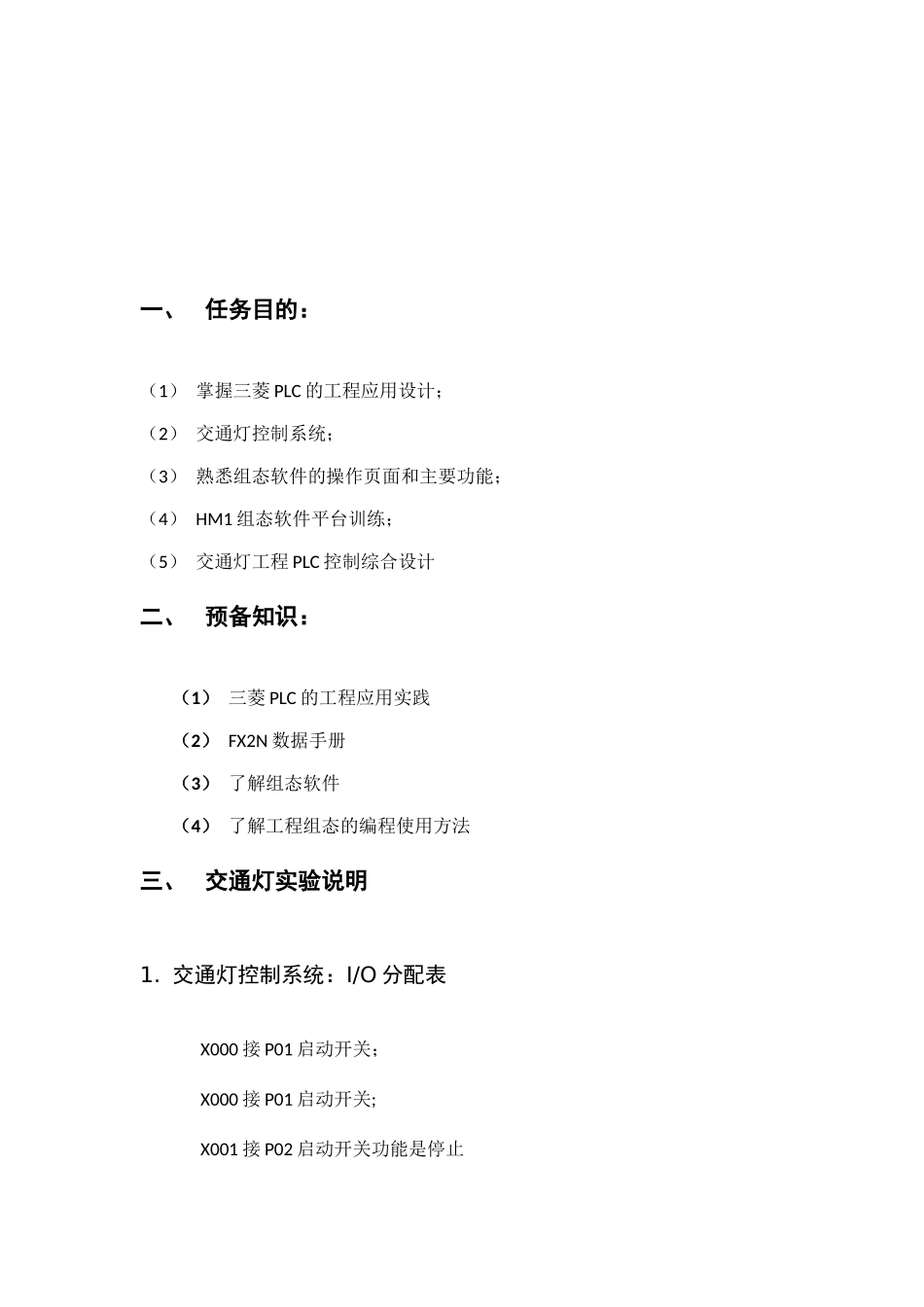

上海大学逻辑与可编程控制器plc组态王交通灯实验课程报告_第3页
3/19
评分:_________SHANGHAI UNIVERSITY课程报告COURSE PAPER题目:组态王交通灯实验课程名:《逻辑与可编程控制器》学 院 专 业 学 号 学生 指导老师 目录一、任务目的:2二、预备知识:2三、交通灯实验说明 31.交通灯控制系统:I/O 分配表 32.程序说明:43.梯形图 54.指令表 65.接线图 7四、应用组态 81.组态的新建 82.画面设计 93.开始画交通灯 104.COM1 端口设置 115.数据变量的定义 126.变量关联 147.模拟演示 148.试验成功:16五、实验心得体会:16一、任务目的:(1) 掌握三菱 PLC 的工程应用设计;(2) 交通灯控制系统;(3) 熟悉组态软件的操作页面和主要功能;(4) HM1 组态软件平台训练;(5) 交通灯工程 PLC 控制综合设计二、预备知识:(1) 三菱 PLC 的工程应用实践(2) FX2N 数据手册(3) 了解组态软件(4) 了解工程组态的编程使用方法三、交通灯实验说明1. 交通灯控制系统:I/O 分配表X000 接 P01 启动开关;X000 接 P01 启动开关; X001 接 P02 启动开关功能是停止Y001 接交通灯东西方向绿灯Y002 接交通灯东西方向黄 Y003 接交通灯东西方向红灯 Y004 接交通灯南北方向绿灯 Y005 接交通灯南北方向黄灯Y006 接交通灯南北方向红灯实验的时候将左边的设为东西方向,右边的设为南北方向红红 1s 红绿 3s 红黄1s 1s黄红 3s 绿红 1s 红红2. 程序说明:Y001,接交通灯插孔 TL1,绿灯;Y002,接交通灯插孔 TL2,黄灯;Y003,接交通灯插孔 TL3,红灯;Y004,接交通灯插孔 TL4,绿灯;Y005,接交通灯插孔 TL5,黄灯;Y006,接交通灯插孔 TL6,红灯;程序开始等待,利用 X000 控制程序的运行,并利用 M0 进行自锁,同时设定 D1倒计时的初值为 1。利用 M8013 秒脉冲每一秒后对 D0 进行减 1 操作以实现倒计时。 东西: 红 5 秒 绿 3 秒 黄 1 秒 红 1 秒 南北:绿 3 秒 黄 1 秒 红 6 秒东西 R 5s 1s G 3s Y 1s南北 G 3s Y 1s R 6s3. 梯形图4. 指令表5. 接线图外部接线图实物接线图:四、应用组态1. 组态的新建选择菜单“文件\新建工程”或单机“新建”按钮,弹出“新建工程向导之一”对话框,如图2. 画面设计组态王新建好工程后就可以通过自带的图库等软件快速画出模拟仪器操作的示意图3. 开始画交通灯图4. COM1 端口设置5. 数据变量的定义利用组态自带图库中的指示灯控件作为交通信号等,将其正常色与警...
