世博轴及地下综合体工程施工组织设计

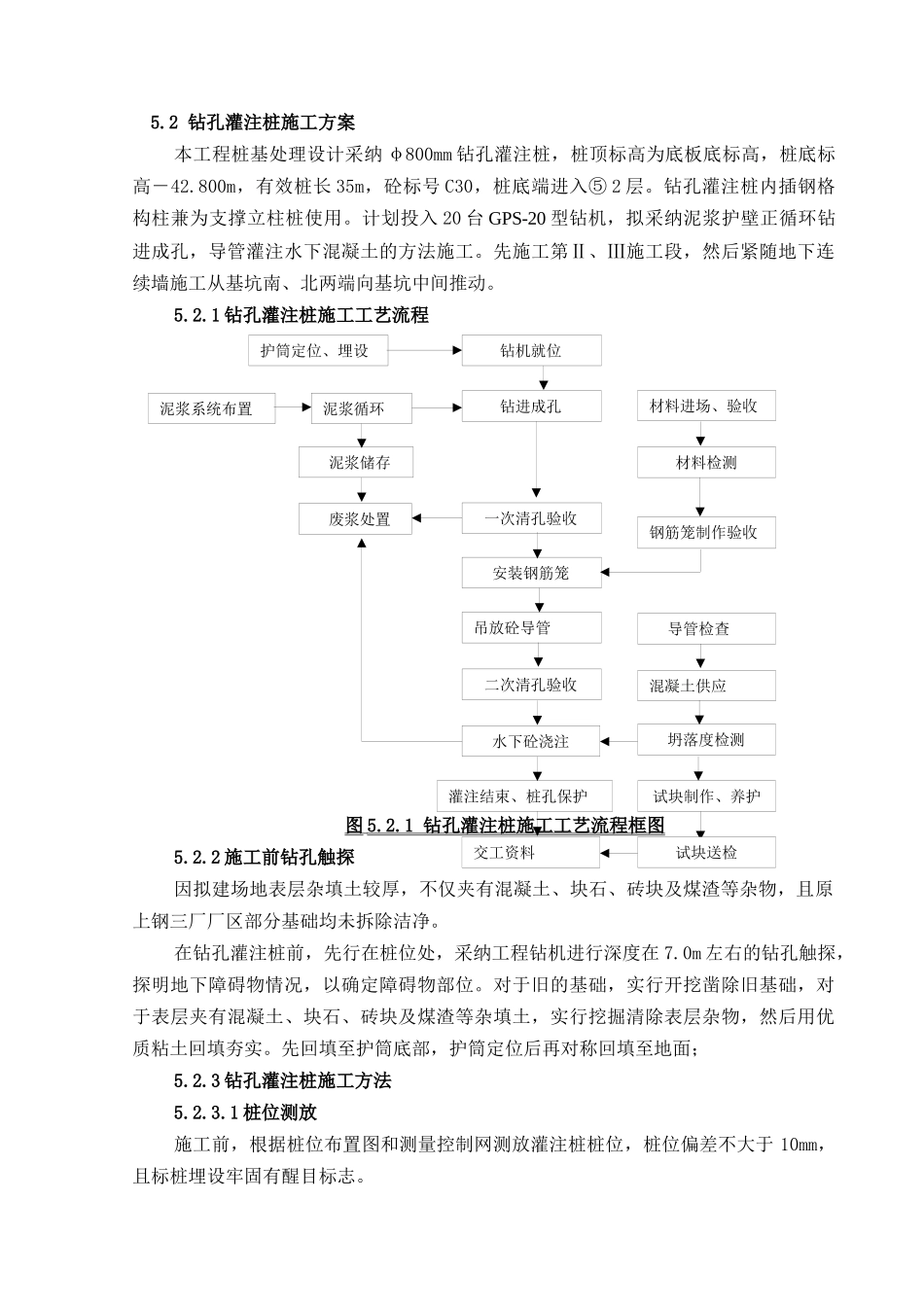

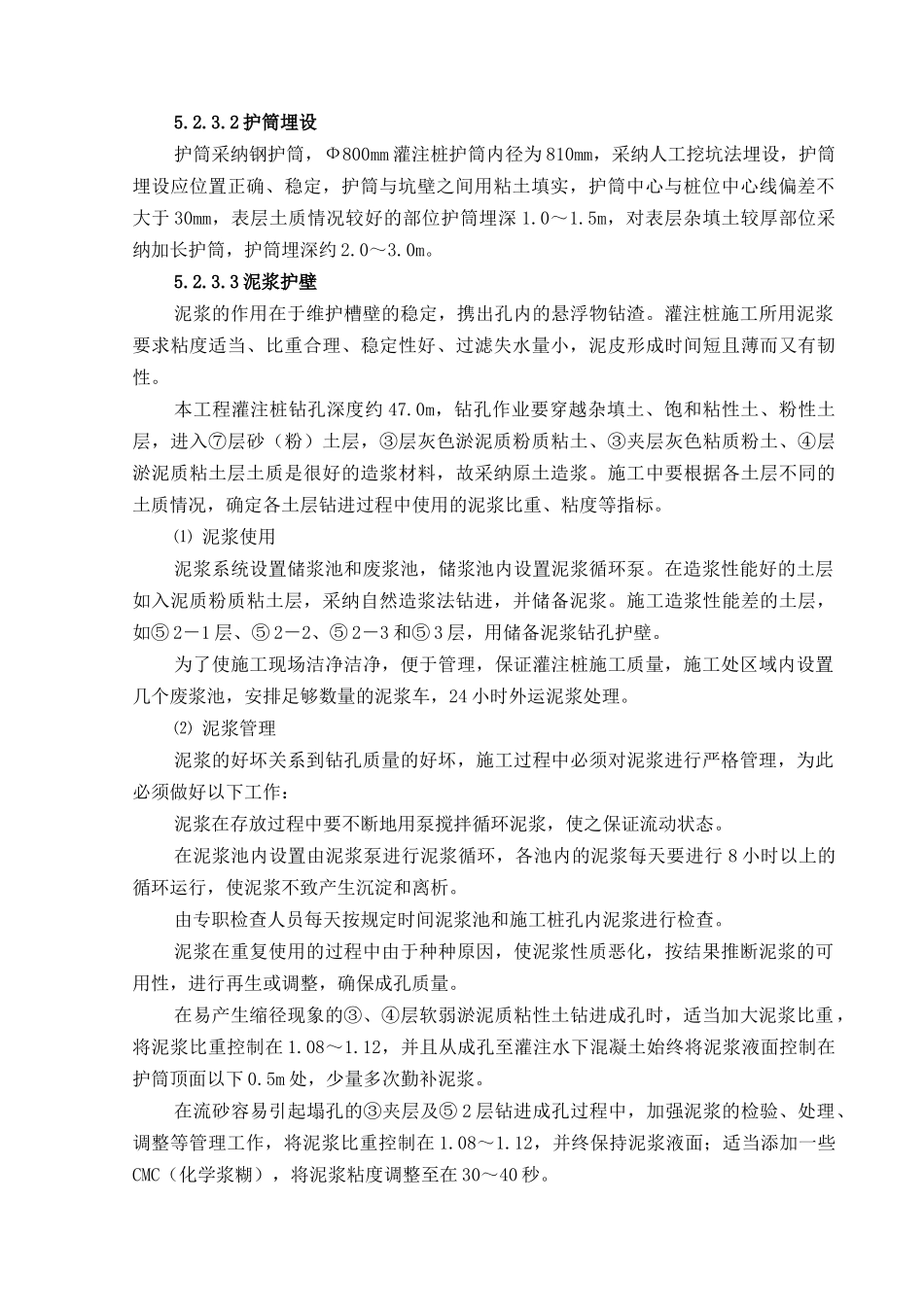

钻机就位 钻进成孔 一次清孔验收 安装钢筋笼钢筋笼制作验收 导管检查吊放砼导管 二次清孔验收 水下砼浇注灌注结束、桩孔保护试块制作、养护交工资料泥浆循环泥浆系统布置护筒定位、埋设 泥浆储存 废浆处置混凝土供应 材料检测材料进场、验收 试块送检 坍落度检测5.2 钻孔灌注桩施工方案本工程桩基处理设计采纳 φ800mm 钻孔灌注桩，桩顶标高为底板底标高，桩底标高－42.800m，有效桩长 35m，砼标号 C30，桩底端进入⑤ 2 层。钻孔灌注桩内插钢格构柱兼为支撑立柱桩使用。计划投入 20 台 GPS-20 型钻机，拟采纳泥浆护壁正循环钻进成孔，导管灌注水下混凝土的方法施工。先施工第Ⅱ、Ⅲ施工段，然后紧随地下连续墙施工从基坑南、北两端向基坑中间推动。5.2.1 钻孔灌注桩施工工艺流程图 5.2.1 钻孔灌注桩施工工艺流程框图 5.2.2 施工前钻孔触探因拟建场地表层杂填土较厚，不仅夹有混凝土、块石、砖块及煤渣等杂物，且原上钢三厂厂区部分基础均未拆除洁净。在钻孔灌注桩前，先行在桩位处，采纳工程钻机进行深度在 7.0m 左右的钻孔触探，探明地下障碍物情况，以确定障碍物部位。对于旧的基础，实行开挖凿除旧基础，对于表层夹有混凝土、块石、砖块及煤渣等杂填土，实行挖掘清除表层杂物，然后用优质粘土回填夯实。先回填至护筒底部，护筒定位后再对称回填至地面；5.2.3 钻孔灌注桩施工方法5.2.3.1 桩位测放施工前，根据桩位布置图和测量控制网测放灌注桩桩位，桩位偏差不大于 10mm，且标桩埋设牢固有醒目标志。5.2.3.2 护筒埋设护筒采纳钢护筒，Ф800mm 灌注桩护筒内径为 810mm，采纳人工挖坑法埋设，护筒埋设应位置正确、稳定，护筒与坑壁之间用粘土填实，护筒中心与桩位中心线偏差不大于 30mm，表层土质情况较好的部位护筒埋深 1.0～1.5m，对表层杂填土较厚部位采纳加长护筒，护筒埋深约 2.0～3.0m。5.2.3.3 泥浆护壁泥浆的作用在于维护槽壁的稳定，携出孔内的悬浮物钻渣。灌注桩施工所用泥浆要求粘度适当、比重合理、稳定性好、过滤失水量小，泥皮形成时间短且薄而又有韧性。本工程灌注桩钻孔深度约 47.0m，钻孔作业要穿越杂填土、饱和粘性土、粉性土层，进入⑦层砂（粉）土层，③层灰色淤泥质粉质粘土、③夹层灰色粘质粉土、④层淤泥质粘土层土质是很好的造浆材料，故采纳原土造浆。施工中要根据各土层不同的土质情况，确定各土层钻进过程中使用的泥浆比重、粘度等指标。⑴ 泥浆使用泥浆系统设置储浆池和废...
