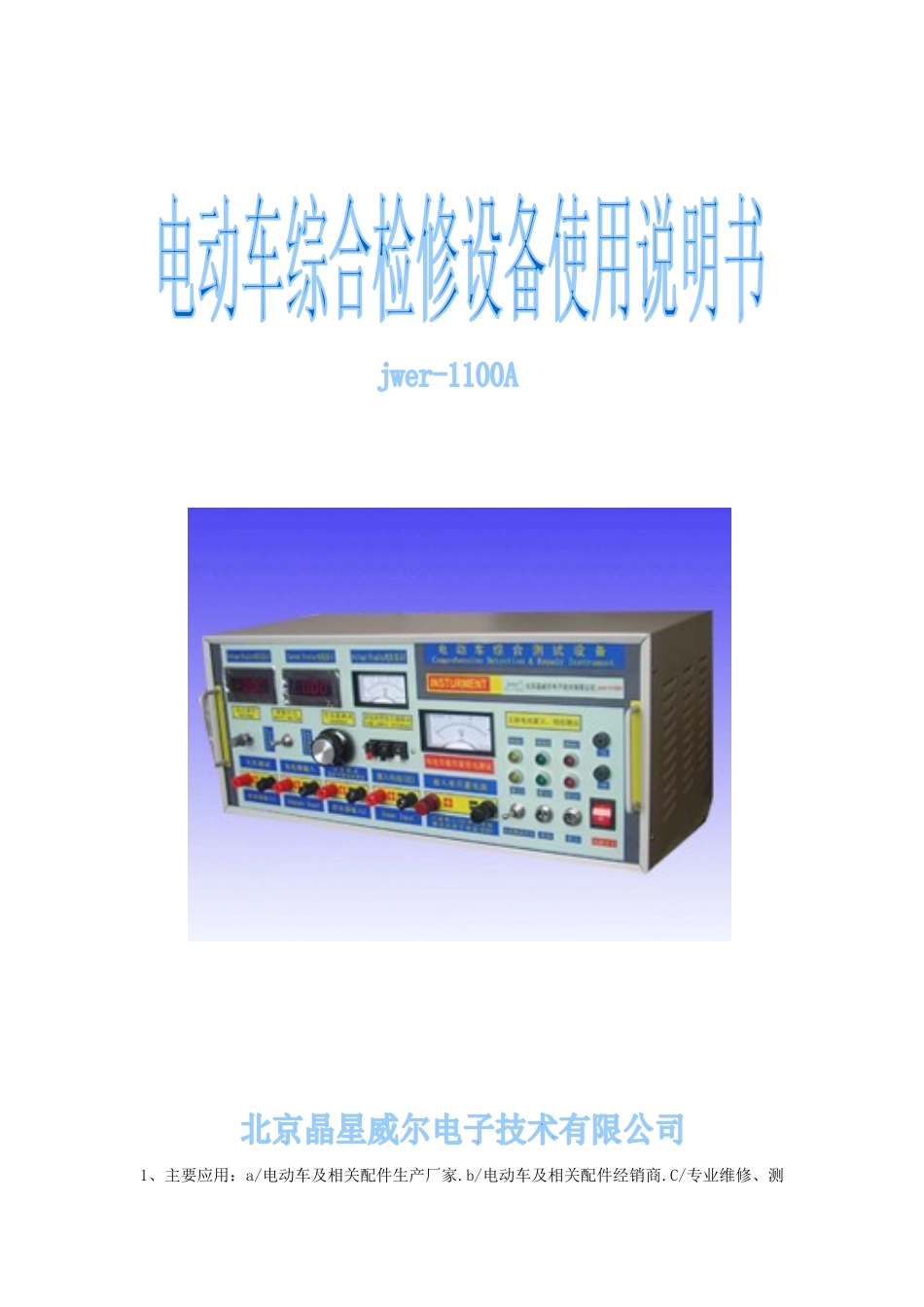

主要应用-北京晶星威尔电子技术有限公司

主要应用-北京晶星威尔电子技术有限公司_第1页
1/6
主要应用-北京晶星威尔电子技术有限公司_第2页
2/6
主要应用-北京晶星威尔电子技术有限公司_第3页
3/6
1、主要应用:a/电动车及相关配件生产厂家.b/电动车及相关配件经销商.C/专业维修、测试、售后服务部门.2、检测项目:a/ 控制器欠压、过流测试.b/ 电机空载测试、无刷电机霍尔测试、无刷绕组、相序测试.c/ 充电器测试.d/ 刹车闸把测试 e/ 调速转把测试.f/蓄电池负载性能测试3、操作说明:测试系统的操作十分方便,只需将随机导线与被检配件连接,按以下说明进行操作即可。测试系统使用前请仔细阅读本说明,操作前应先检查机箱上的保险是否完好,打开机箱开关后对被检部件进行测试,外接电源需接有地线。控制器测试及电机空载电流测试:控制器欠压测试:本机对控制器的测试可以在整车状态下进行,操作十分简便,首先打开仪器 220~电源开关,根据控制器电压,将 24V、36V 或 48V 电池接入【电源输入】并打开电池盒上的开关,再通过随机配线,将控制器电源线或与控制器连接的触点,接入【欠压检测】控制器输入接口,接线时正极、负极应正确连接。注意:接入的电器部件电压应与接入电池电压相匹配。将转换开关放至控制器【欠压测试】,调节【电压调节】,根据 24V、36V 或 48V 控制器的型号,使电压表【电压显示 1】在 23V、34V 或 46V 左右;转动转把使电机运转。 缓慢匀速调节电压调节旋纽【电压调节】,根据控制器电压型号当电压显示接近或小于 22V/33/44V 时,继续调节至电机停止运转。记录电压表【电压显示 1】的电压值,这时 的 电 压 表 所 显 示 的 数 字 为 控 制 器 欠 压 保 护 点 , 一 般 控 制 器 的 欠 压 保 护 值 为 :21V、31.5V、42V。 B/、控制器过流测试、电机空载电流测试:根据控制器电压,将 24V、36V 或 48V 电池接入【电源输入】并打开电池盒上的开关,再通过随机配线,将控制器电源线或与控制器连接的触点,接入【过流检测、电机空载测试】控制器输入接口,接线时正极、负极应正确连接。此时,转动转把至最快位置,使电机平稳运行 5 秒后观测电流表显示的电流,这时显示的电流是电机空载电流。如空载电流过大,为该电机有漏磁、漏电或磁钢退磁……, 因电机功率型号不同,具体参数以各厂家说明为准,(计算电机空载电流时可以根据控制器型号减去控制器电流,由于控制器的电流比较微弱所以检测电机时也可以将控制器电流忽略不计)。★ 测试控制器过流保护:转动调速转把使电机运转,此时可以搬动电机上的抱闸使电机堵转至不得运转,转动调速把至最快位置...
