交换机配置实验报告

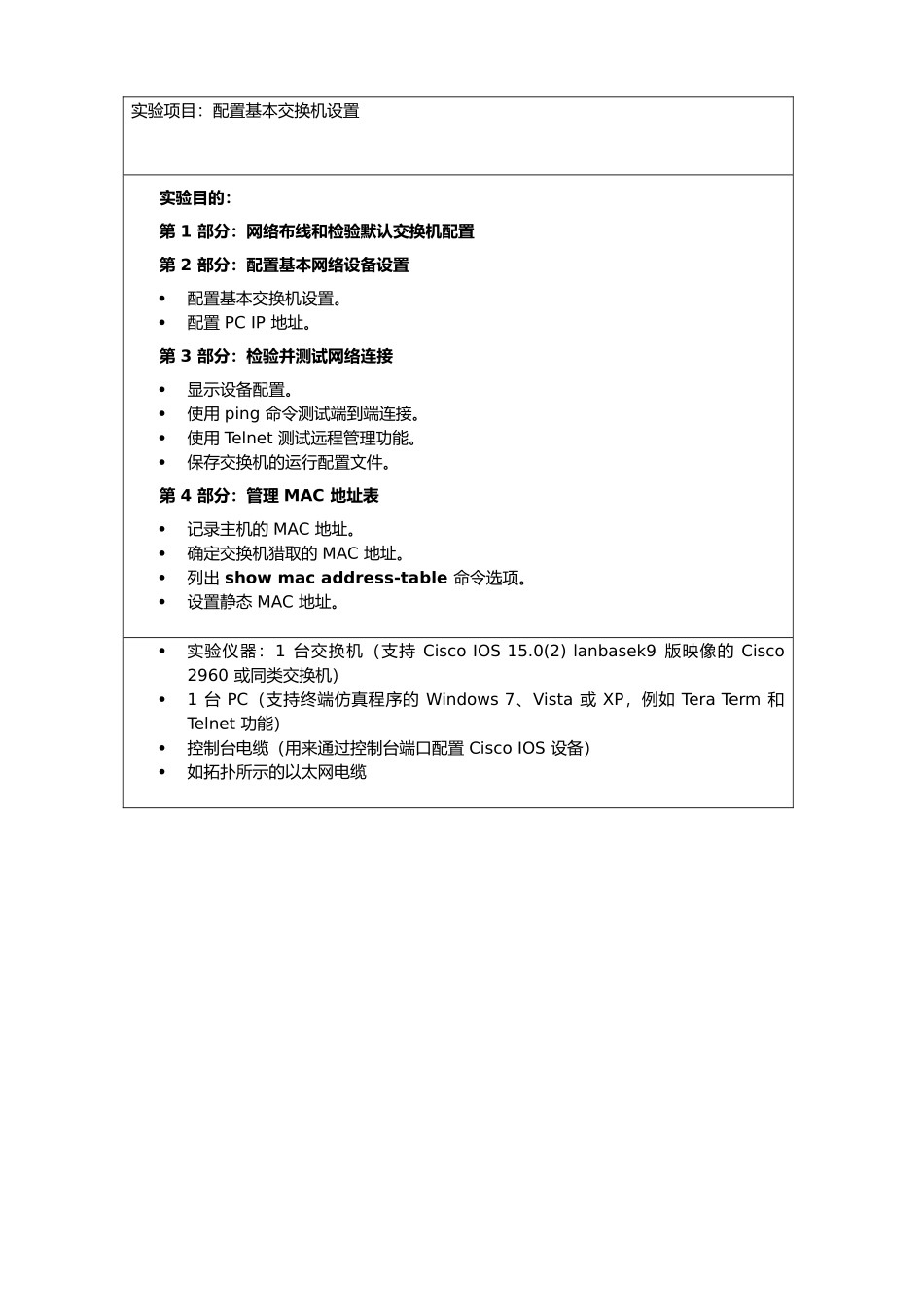

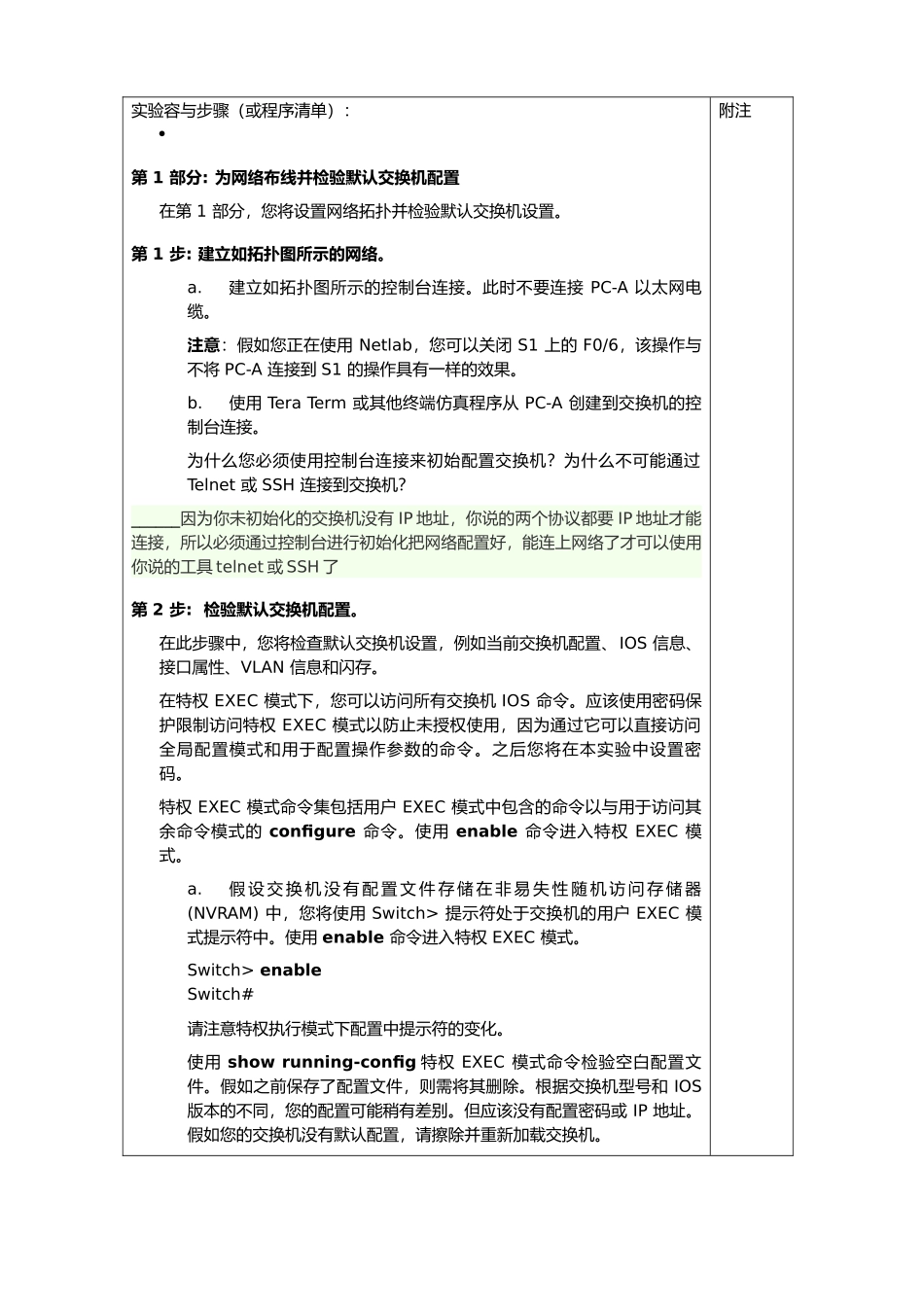

2024 年 3 月 14 日实验项目：配置基本交换机设置实验目的：第 1 部分：网络布线和检验默认交换机配置第 2 部分：配置基本网络设备设置配置基本交换机设置。配置 PC IP 地址。第 3 部分：检验并测试网络连接显示设备配置。使用 ping 命令测试端到端连接。使用 Telnet 测试远程管理功能。保存交换机的运行配置文件。第 4 部分：管理 MAC 地址表记录主机的 MAC 地址。确定交换机猎取的 MAC 地址。列出 show mac address-table 命令选项。设置静态 MAC 地址。实验仪器：1 台交换机（支持 Cisco IOS 15.0(2) lanbasek9 版映像的 Cisco 2960 或同类交换机）1 台 PC（支持终端仿真程序的 Windows 7、Vista 或 XP，例如 Tera Term 和 Telnet 功能）控制台电缆（用来通过控制台端口配置 Cisco IOS 设备）如拓扑所示的以太网电缆实验容与步骤（或程序清单）：第 1 部分: 为网络布线并检验默认交换机配置在第 1 部分，您将设置网络拓扑并检验默认交换机设置。第 1 步: 建立如拓扑图所示的网络。a.建立如拓扑图所示的控制台连接。此时不要连接 PC-A 以太网电缆。注意：假如您正在使用 Netlab，您可以关闭 S1 上的 F0/6，该操作与不将 PC-A 连接到 S1 的操作具有一样的效果。b.使用 Tera Term 或其他终端仿真程序从 PC-A 创建到交换机的控制台连接。为什么您必须使用控制台连接来初始配置交换机？为什么不可能通过 Telnet 或 SSH 连接到交换机？______因为你未初始化的交换机没有 IP 地址，你说的两个协议都要 IP 地址才能连接，所以必须通过控制台进行初始化把网络配置好，能连上网络了才可以使用你说的工具 telnet 或 SSH 了第 2 步: 检验默认交换机配置。在此步骤中，您将检查默认交换机设置，例如当前交换机配置、IOS 信息、接口属性、VLAN 信息和闪存。在特权 EXEC 模式下，您可以访问所有交换机 IOS 命令。应该使用密码保护限制访问特权 EXEC 模式以防止未授权使用，因为通过它可以直接访问全局配置模式和用于配置操作参数的命令。之后您将在本实验中设置密码。特权 EXEC 模式命令集包括用户 EXEC 模式中包含的命令以与用于访问其余命令模式的 configure 命令。使用 enable 命令进入特权 EXEC 模式。a.假 设 交 换 机 没 有 配 置 文 件 存 储 在 非 易 失 性 随 机 访 问 存 储...
