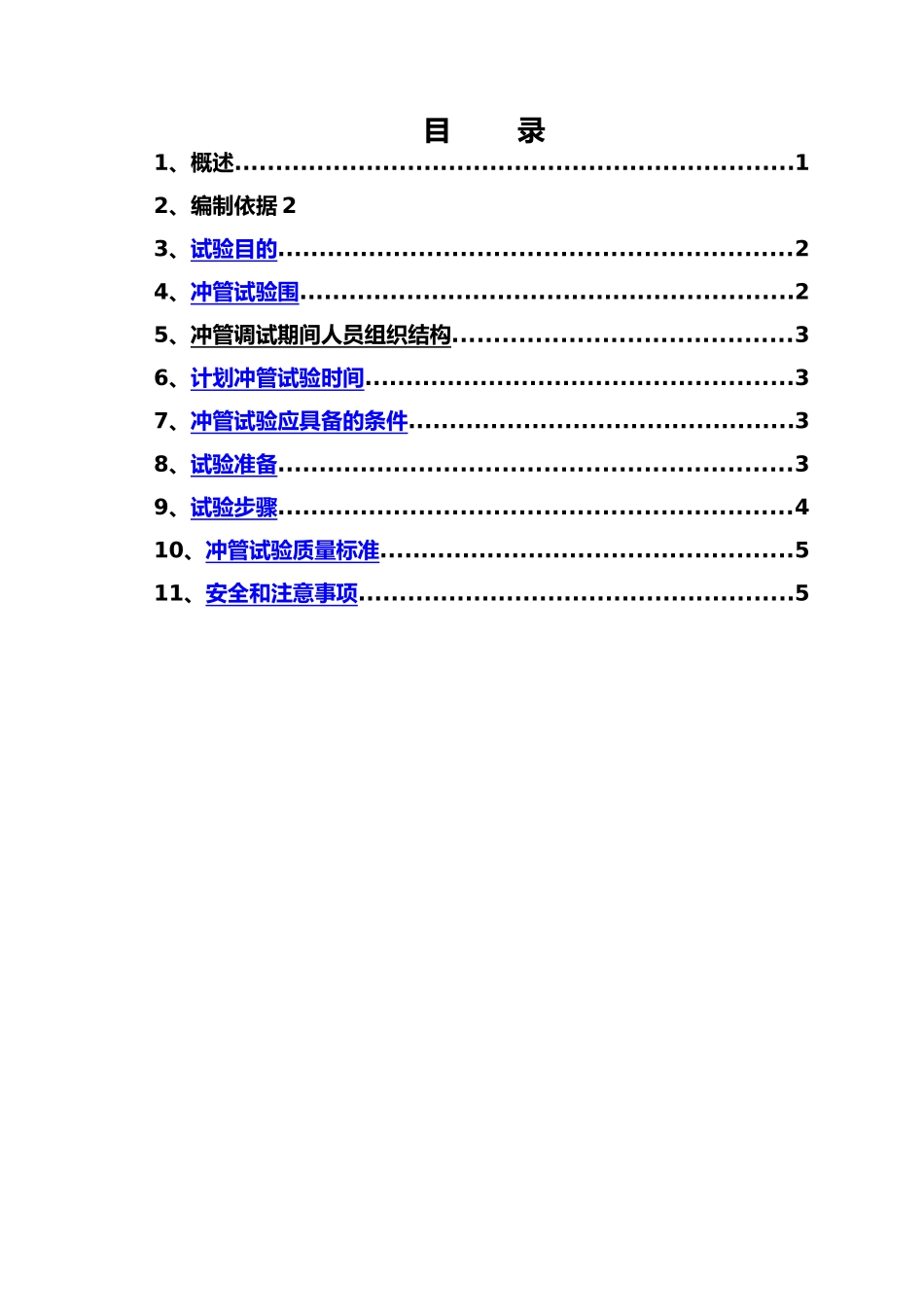

国电永福发电供热管线改造项目管道冲管施工方案编 制: 审 核: 批 准:腾飞安装工程永福项目部2024 年 12 月 10 日目 录1、概述....................................................................12、编制依据 23、试验目的..............................................................24、冲管试验围............................................................25、冲管调试期间人员组织结构.........................................36、计划冲管试验时间....................................................37、冲管试验应具备的条件...............................................38、试验准备..............................................................39、试验步骤..............................................................410、冲管试验质量标准..................................................511、安全和注意事项.....................................................5一、概述1.1 工程概况从国电永福发电厂已建分汽缸预留 DN400 阀门处接出一根 DN400 的蒸汽管道,分为两路。一路变径为 DN200 的蒸汽管道,利用厂已建支架向北敷设,折向南,以低支墩形式敷设后,再折向北,出围墙后折向东,沿着围墙绿化带中支架敷设,后折向北,以高支架形式直接跨越厂区外小路,继续向北,以中支架形式敷设至鲁山墙材。另一路,变径为DN150 的蒸汽管道,先向南后折向西,利用厂已建支架敷设,再折向南,利用已建有管廊,架空敷设后折向东,继续利用已建有管廊敷设,出厂区围墙后,以中支架形式敷设至三萌洗涤。起点为:厂分汽缸预留 DN400 阀门处;终点为:鲁山墙材与三萌洗涤 XX 公司,总长约 2138 米。设计蒸汽管道管线参数为:操作参数:压力 1.5~1.8MPa(G),温度280~300℃,设计参数:压力 1.9MPa(G),温度 310℃。本蒸汽管道管线均属于压力管道 GC2 类。本次蒸汽管道冲管试验是在蒸汽管道安装结束、管道焊缝金相检验合格、管道水压试验合格和管道保温完成后进行。1.2 工程量工艺部分序号项目名称规格型号单位工程量一管材1无缝钢管 Φ426×920#米82无缝钢管 Φ219×620#米4353无缝钢管 Φ159×4.520#米980二管件(架空)1无缝弯头 90E(L)-400B-Sch3020#个12无缝弯头 90E(L)-200B-Sch3020#个373无缝弯头 90E(L)-150B-Sch4020#个584等径三通 T(S)-400B- Sc...
