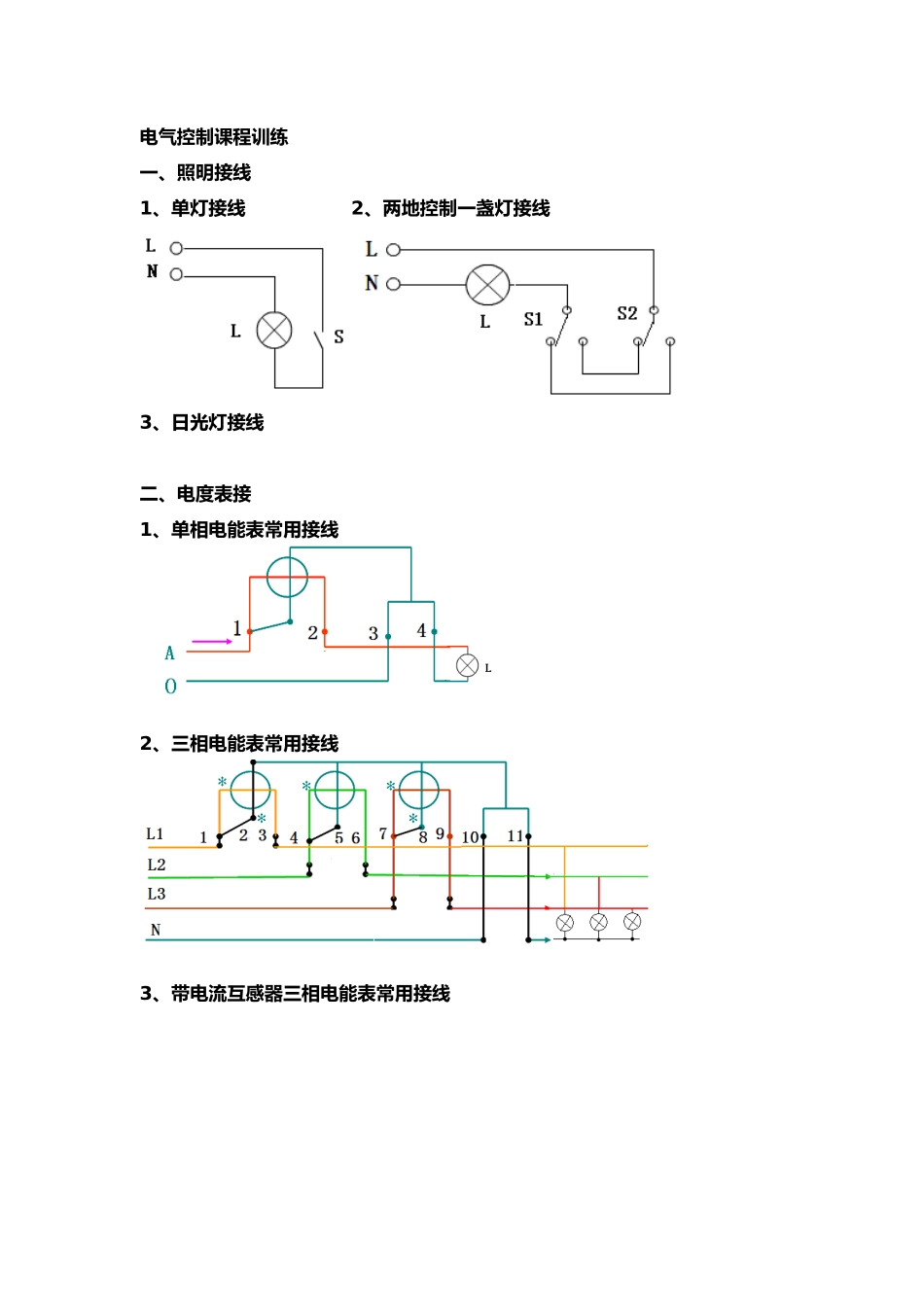

供配电与电气控制课程设计指导书题目：车间照明设计 前言1.1 课程设计目的本次课程设计主要综合训练学生运用供配电技术、电气照明、建筑电气等专业知识，完成某生产车间电气照明初步设计，力求做到技术先进、经济合理、安全可靠。培育学生独立思考、独立收集资料、独立设计的能力；培育分析、总结与撰写技术报告的能力。1.2 课程设计的预备知识熟悉供配电技术、高低压电器技术等课程的相关知识。1.3 课程设计要求按课程设计指导书提供的课题，根据第下表给出的基本要求与参数独立完成设计，课程设计说明书应包括以下容：1）文中的要语言简练通顺，图表规正确2）文中的图形和符号尽量采纳 IEE 标准3）课程设计论文在 4000 字左右4）课程设计论文容完整、字迹工整、图表整齐规、数据详实5）课程设计论文应按学院的统一要求格式打印装订成册设计技术参数工作量工作计划某车间面积为５０２０Ｍ２，室空间高度５Ｍ，桌面高０.８Ｍ，墙面反射系数， 顶 棚 反 射 系 数，要求车间的照度标准为１００勒克斯。供配电总体方案的确定电光源类型的选择照度计算灯具布置负荷计算电气设备与管线的选择绘制供配电系统图绘制照明平面布置图第一周：周一：收集资料。周二：供配电总体方案的确定周三：电光源类型的选择周四：照度计算、负荷计算周五：电气设备的选择第二周：周一：导线与管线的选择周二：设备清单周三：绘制供配电系统图周四：绘制照明平面布置图周五：总结并撰写说明书。第一章课程设计容电气控制课程训练一、照明接线1、单灯接线 2、两地控制一盏灯接线3、日光灯接线二、电度表接1、单相电能表常用接线2、三相电能表常用接线3、带电流互感器三相电能表常用接线三、电机接线1、电机出线2、电机同名端判定2、单向运转接线3、正反转达接线4、星三角降压启动四、PLC 控制电机1、PLC 控制电机正反转（1）写出 PLC 的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1正转按钮 SB1 常开Y1电动机正转控制 KM1X2反转按钮 SB21 常开Y2电动机反转控制 KM1X3转停止按钮 SB31 常开（2）画出 PLC 的外部接线图（3）梯形图（4）指令表2、PLC 控制电机 Y-Δ 降压启动（1）写出 PLC 的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1启动按钮 SB1 常开Y0控制 KM 接触器X2停止按钮 SB21 常开Y1控制 KMY 接触器Y2控制 KMΔ 接触器(2)画出 PLC 外部接线图3 梯形图(4)指令表供配电技术课程设计任...
