104规约总结汇总

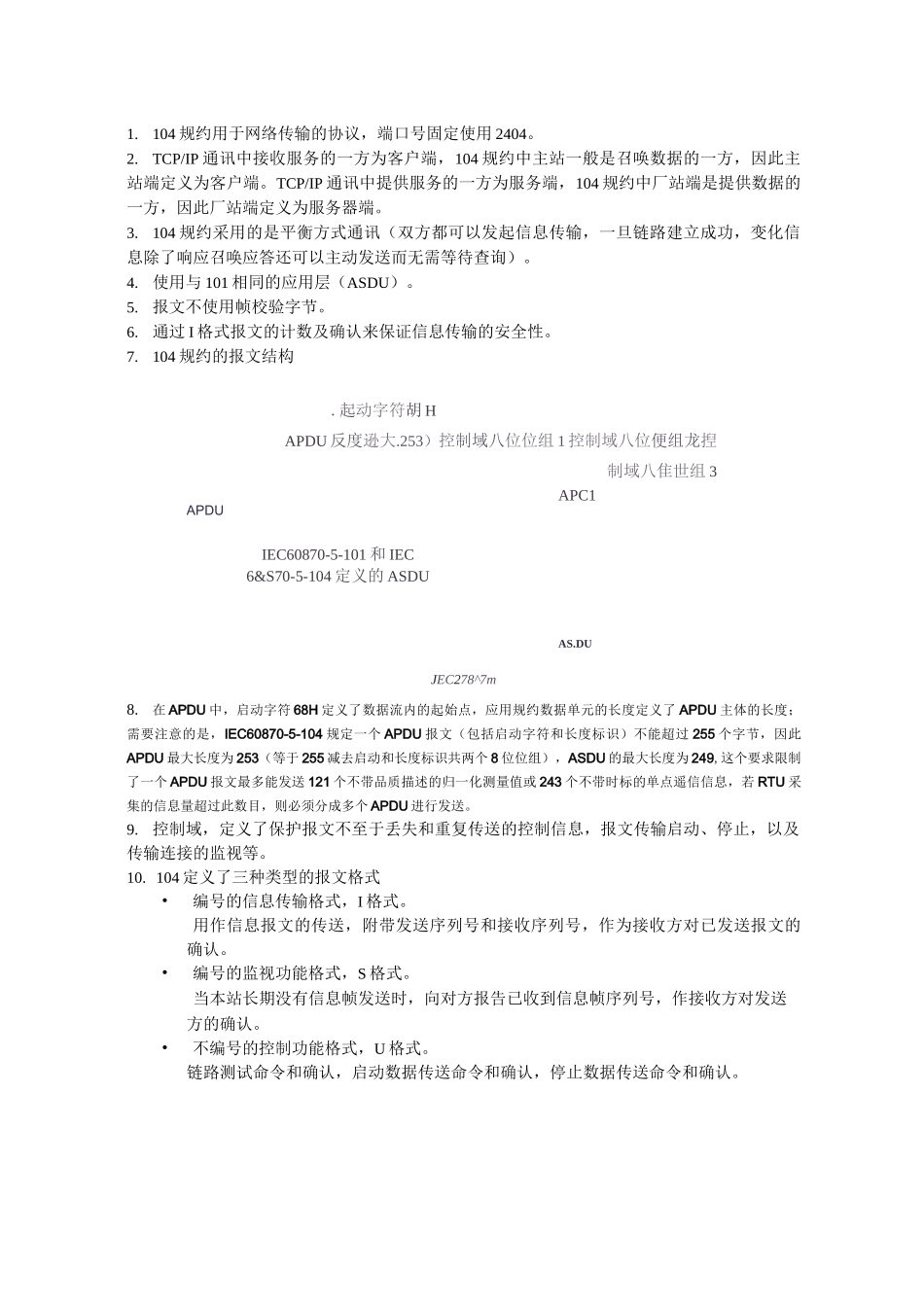

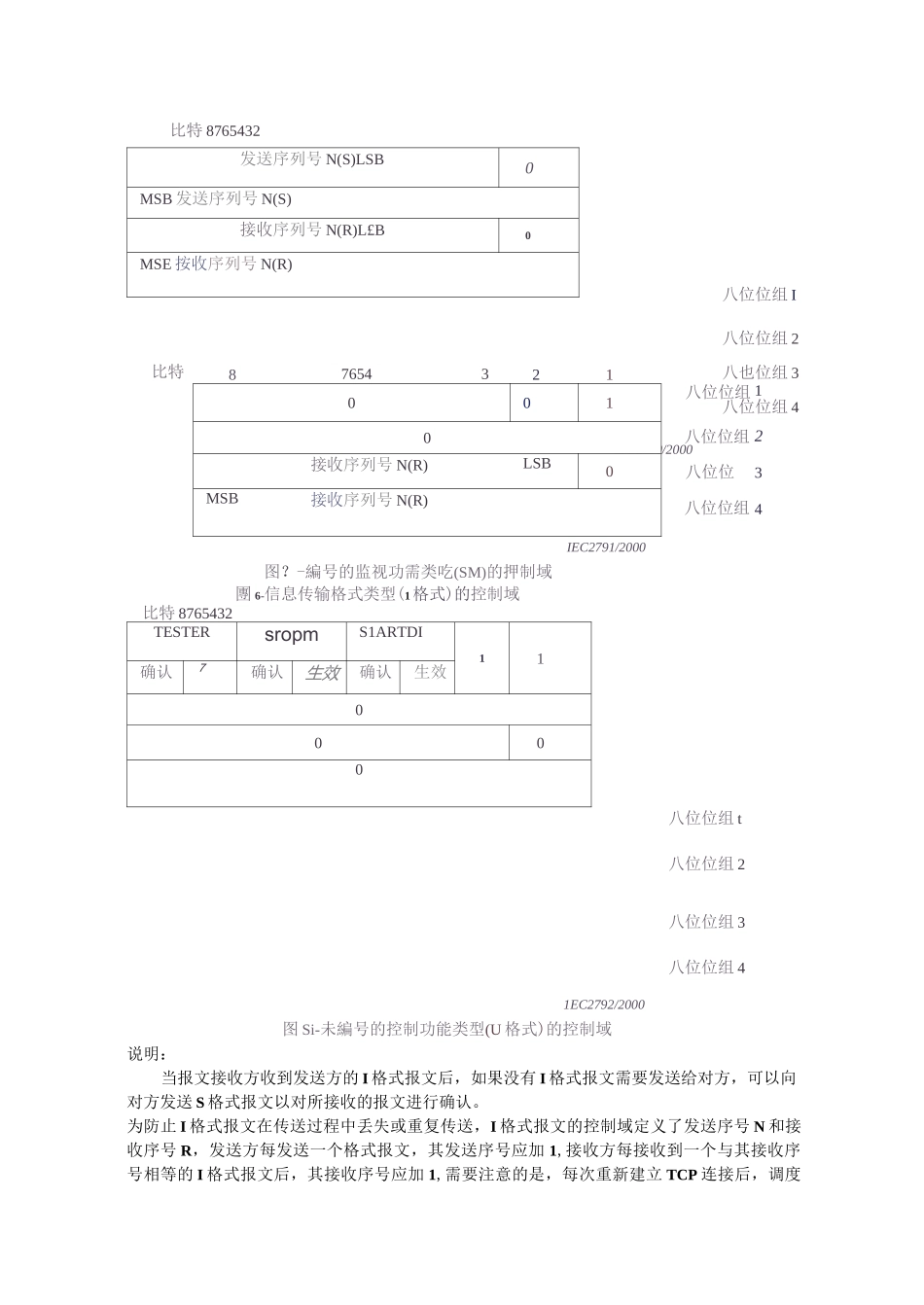

1.104 规约用于网络传输的协议，端口号固定使用 2404。2.TCP/IP 通讯中接收服务的一方为客户端，104 规约中主站一般是召唤数据的一方，因此主站端定义为客户端。TCP/IP 通讯中提供服务的一方为服务端，104 规约中厂站端是提供数据的一方，因此厂站端定义为服务器端。3.104 规约采用的是平衡方式通讯（双方都可以发起信息传输，一旦链路建立成功，变化信息除了响应召唤应答还可以主动发送而无需等待查询）。4.使用与 101 相同的应用层（ASDU）。5.报文不使用帧校验字节。6.通过 I 格式报文的计数及确认来保证信息传输的安全性。7.104 规约的报文结构.起动字符胡 HAPDU 反度逊大.253）控制域八位位组 1 控制域八位便组龙揑制域八隹世组 3APDUIEC60870-5-101 和 IEC6&S70-5-104 定义的 ASDUJEC278^7m8.在 APDU 中，启动字符 68H 定义了数据流内的起始点，应用规约数据单元的长度定义了 APDU 主体的长度；需要注意的是，IEC60870-5-104 规定一个 APDU 报文（包括启动字符和长度标识）不能超过 255 个字节，因此APDU 最大长度为 253（等于 255 减去启动和长度标识共两个 8 位位组），ASDU 的最大长度为 249,这个要求限制了一个 APDU 报文最多能发送 121 个不带品质描述的归一化测量值或 243 个不带时标的单点遥信信息，若 RTU 采集的信息量超过此数目，则必须分成多个 APDU 进行发送。9.控制域，定义了保护报文不至于丢失和重复传送的控制信息，报文传输启动、停止，以及传输连接的监视等。10. 104 定义了三种类型的报文格式•编号的信息传输格式，I 格式。用作信息报文的传送，附带发送序列号和接收序列号，作为接收方对已发送报文的确认。•编号的监视功能格式，S 格式。当本站长期没有信息帧发送时，向对方报告已收到信息帧序列号，作接收方对发送方的确认。•不编号的控制功能格式，U 格式。链路测试命令和确认，启动数据传送命令和确认，停止数据传送命令和确认。APC1AS.DU发送序列号 N(S)LSB0MSB 发送序列号 N(S)接收序列号 N(R)L£B0MSE 按收序列号 N(R)團 6-信息传输格式类型(1格式)的控制域比特 8765432TESTERsropmS1ARTDI11确认7确认生效确认生效0000说明：当报文接收方收到发送方的 I 格式报文后，如果没有 I 格式报文需要发送给对方，可以向对方发送 S 格式报文以对所接收的报文进行确认。为防止 I 格式报文在传送过程中丢失或重复传送，I 格式报文的控制域定义了...
