单层工业厂房结构吊装课程设计

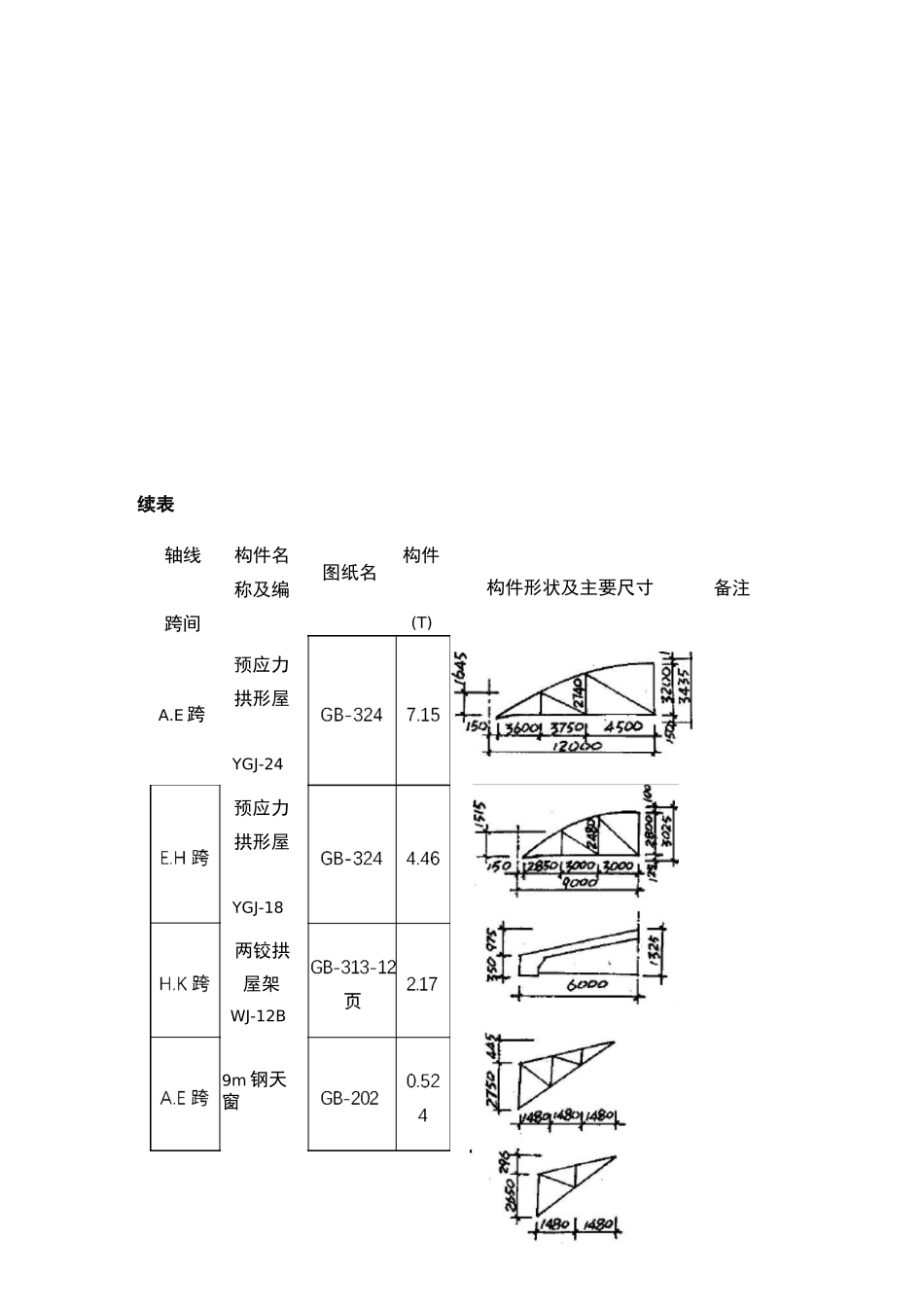

1.前言1.1 工程概况新建单层工业厂房位于某建筑西面，北面为厂内公路。该地势平坦，现场平面图如图 1。本工程为某厂单层钢筋混凝土装配式车间，该车间共三跨（即 12 米、18 米，24 米），共计 54 米，横向长为 66 米。厂房平面位置、轴线尺寸和剖面图如图1、2、3 所示。预制构件一览表轴线跨间抗风基础A.EE.HH.K联系构件名称及编图纸名柱 Z柱 ZE柱 Z柱 ZK构件量(T)6.46.96.93.62构件形状及主要尺寸备注Z-115.75Z-215.81Z-313.94工字形400x800工字形400x600儿-1吊车梁DL-g吊车梁DL-3吊车梁DL-1GB-108AGB-108AGB-108A1.672.841.631.381.08250x450x5950可平卧起240x500x5950续表轴线跨间A.E 跨构件名称及编预应力拱形屋YGJ-24预应力拱形屋YGJ-18两铰拱屋架WJ-12B9m 钢天窗图纸名构件(T)构件形状及主要尺寸备注E.H 跨6m 钢天窗架GB-2020.324AE 及EH 跨天窗侧板 CBGB-2020.645950 长屋面板预应力大型板 YDB-1.021500x6000x240按起重计1.2 施工技术经济条件1.2.1 地质：由勘测报告知，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下 6〜7 米；1.2.2 吊装前基础已施工完毕并回填平整至-0.20 米；1.2.3 柱、顶应为屋架及 12 米跨两铰拱屋架，均为现场预制；吊车梁、联系梁、基础梁及预应力大型屋面板在预制构件加工厂制作，用汽车运入现场并排放；1.2.4 钢天窗梁系，分两段在金属结构厂制作，运到现场拼装并排放；1.2.5 结构安装工程承重构件一览表续表一；1.2.6 施工单位现有 W1-50OW]-100 和甲 1252 型履带起重机可供选用，其工作性能见图 4，5，6 所示工作性能曲线；起重机外形尺寸如图 7 及附表二；表一起重机主要尺寸单位：米型号ABCDEFW-5013.422.861.551.000.922.90W-10014.003.201.701.091.303.30甲 12524.003.201.701.091.303.541.3 工程特点1.3.1 本工程为三跨单层装配式钢筋砼厂房，平面和装门面设计简洁，施工方便。1.3.2 本工程预制构件柱、顶应为屋架及 12 米跨两铰拱屋架，均为现场预制；吊车梁、联系梁、基础梁及预应力大型屋面板在预制构件加工厂制作，用汽车运入现场并排放。1.3.3 本工程跨冬季和雨季施工，施工时必须采取相应的技术组织措施。1.3.4 工期：自 2012 年 3 月 1 日至 10 月 30 日。3 施工方案的选择以及施工工艺3.1 施工部署本工程基础和预置工程计划采用分段流水施工。首先施工基础，基坑挖土选择—台 0.25m3 反铲挖土机挖土，基础...
