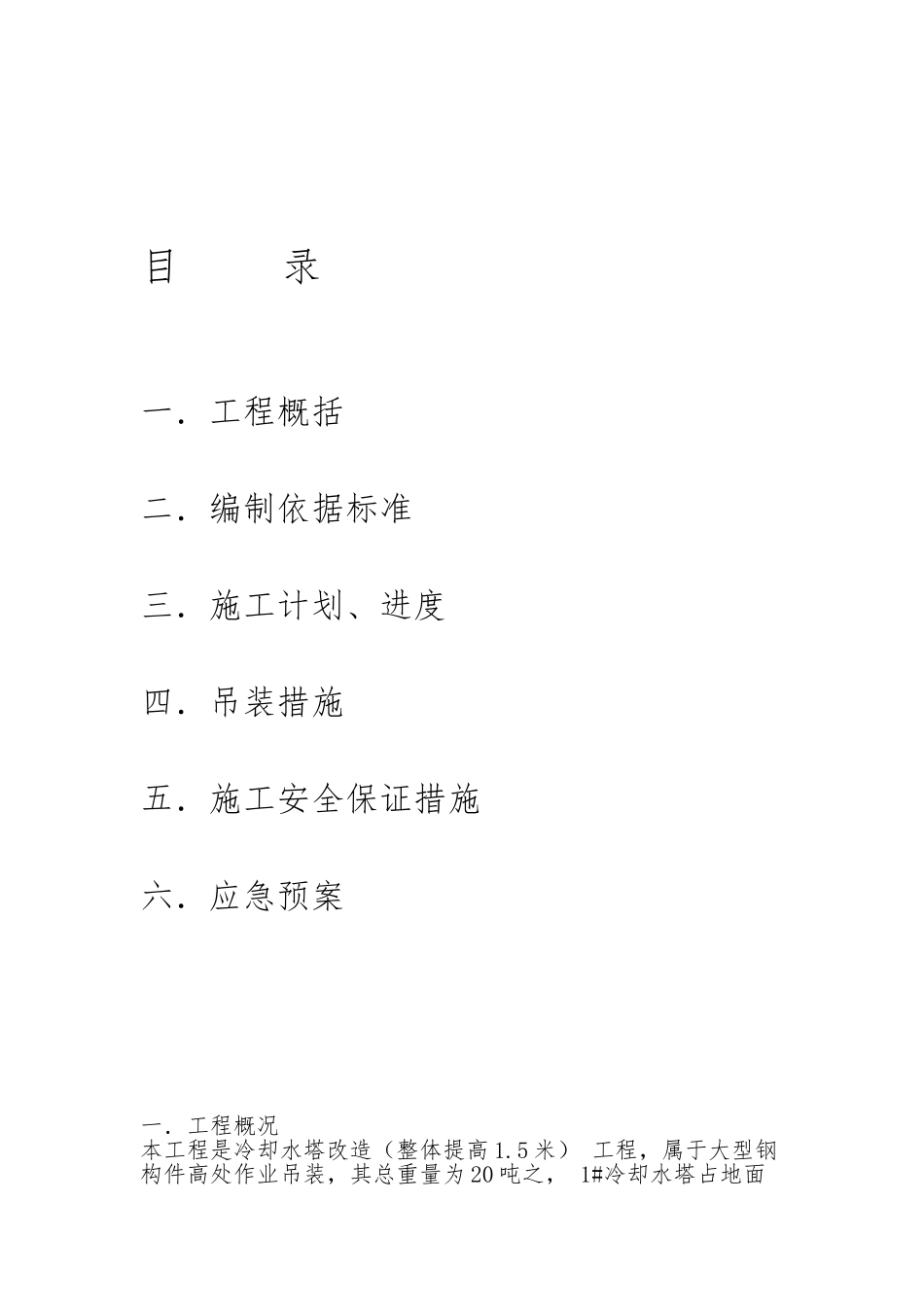

冷 却 水 塔 系 统吊装方案建设单位：扬乾照光电股份施工单位：正帆科技股份目 录一．工程概括二．编制依据标准三．施工计划、进度四．吊装措施五．施工安全保证措施六．应急预案一．工程概况本工程是冷却水塔改造（整体提高 1.5 米） 工程，属于大型钢构件高处作业吊装，其总重量为 20 吨之， 1#冷却水塔占地面积 6400*6400,2#冷却水塔 10200*5400。 其吊装构件采纳两台25 吨吊车辅助吊装，安全起吊到制定高度，检查合格后将预先预支好的的方钢柱腿进行电焊定位。 本工程高处作业和高处吊装安装作业是本程的显著特点。二．编制依据与标准 本吊装方案依据以下标准编制 1 <<钢结构工程施工质量验收规>> GB50205-2001 2 〈工业安装工程质量检验评定统一标准〉 GB50252-1994 3 《钢结构工程施工技术标准》ZJQ08-SG 205-2024 4 《起重机械安全规程》 GB6067 5 《起重吊运指挥信号》 GB5082-1985 6 《大型设备吊装工程施工工艺标准》SH/T3515-2024 7 《工程建设安装工程施工起重施工规》HG20241-2000三．施工计划为保证冷却水塔改造（整体提高 1.5 米） 工程吊装顺利进行，并达到要求的质量和工期。冷却水塔改造（整体提高 1.5 米） 工程前应根据图纸中基础的数据，对基础进行支撑面标高、跨度、轴线的复测，复测的数据误差应在规的围。检查各项准备工作是否到位,出现时需急事处理。上述基础检查完好具备吊装条件的情况下计划如下：开工日期为 2024 年 10 月日 竣工日期 为 2024 年 10 月日 人员计划工种人数工种人数普工5安全人员1起重工1技术人员1焊工5 管理人员3管工3电工1四．吊装措施 1.清理吊装设备行走道路，吊车行走道路要平整，如有坑洼部位，要与时清理 2 冷却水塔改造（整体提高 1.5 米） 工程前应根据图纸中基础的数据，对基础进行支撑面标高、跨度、轴线的复测，复测的数据误差应在规的围。 3。根据钢构件的重量级安装高度，严格选用吊装机械吊索。 4. 吊车司机与指挥人员、安装人员必须统一指挥信号。 5.对所有冷却水塔改造（整体提高 1.5 米） 工程的施工人员进行技术交底。让每个人了解吊装的意图，防止出现指挥错误与操作错误。 6.冷却水塔改造（整体提高 1.5 米） 工程其重量为 20 吨之，属于高空大型吊装，采纳两台 25 吨吊车辅助工作。 吊装时现场负责人员现场负责人指挥人员技术人员王良民坚王小路 7.吊车吊装参数;吊车型号跨距/米 吨实际跨距吨...
