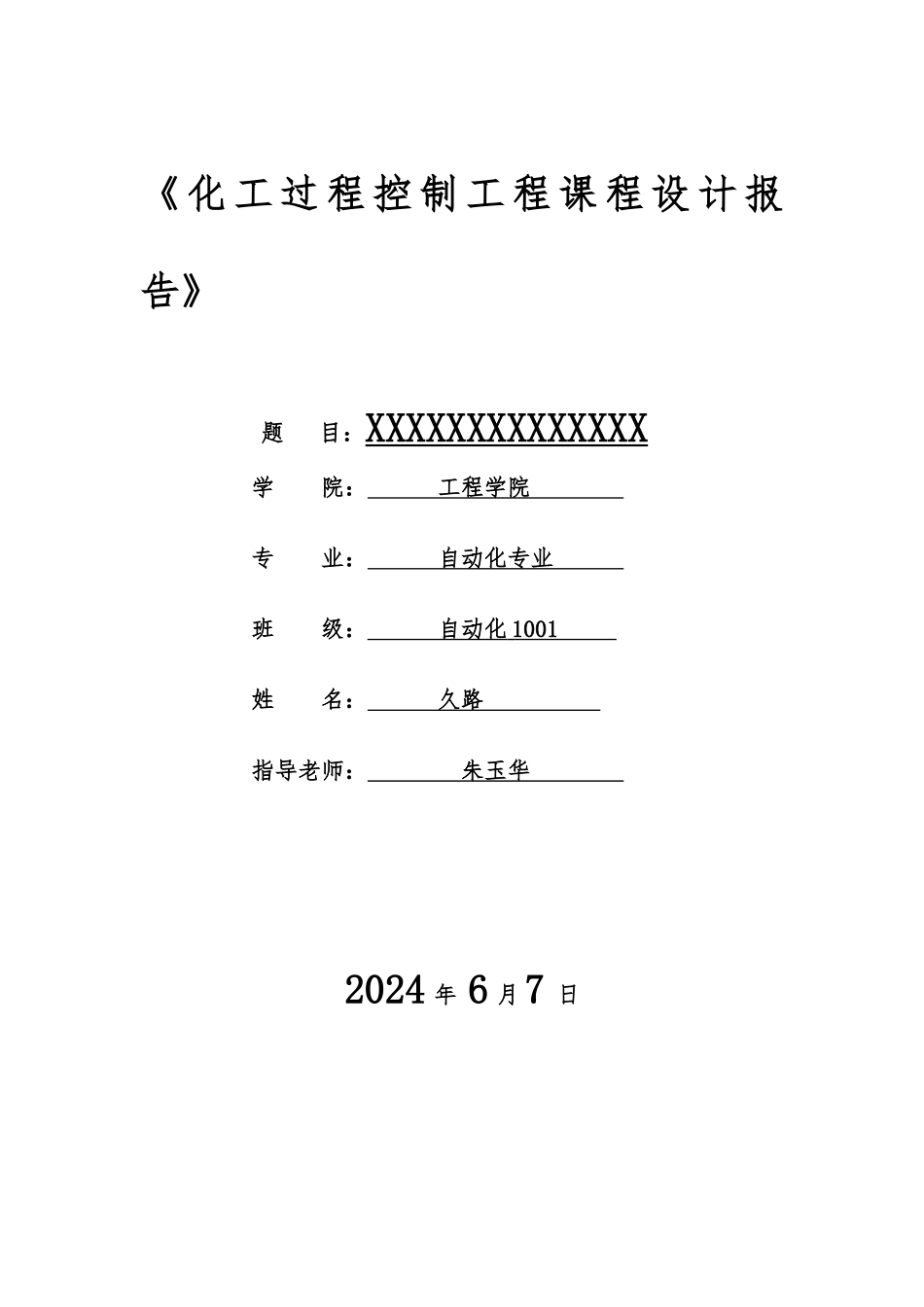

《 化 工 过 程 控 制 工 程 课 程 设 计 报告》题 目：XXXXXXXXXXXXXX学 院： 工程学院 专 业： 自动化专业 班 级： 自动化 1001 姓 名： 久路 指导老师： 朱玉华 2024 年 6 月7 日目录1 课程设计目的…………………………………………………………32 设计的题目和要求………………………………………………… 32.1 设计的题目……………………………………………………… 32.2 课程设计的题目描述和要求…………………………………… 33 课程设计报告容………………………………………………… 33.1 设计方案……………………………………………………………33.2 串级控制系统各部分工作原理……………………………………43.3 控制算法的选择与参数整定………………………………………63.4 串级控制系统的优点………………………………………………73.5 串级控制系统的应用场合………………………………………104 设计心得……………………………………………………………101.课程设计目的课程设计为学生提供了一个既动手又动脑，独立实践的机会，将课本上的理论知识和实际有机的结合起来，锻炼学生的分析解决实际问题的能力。通过本课程的课程设计，培育学生用工程的观点来解决工程实际问题，提高学生的实践能力，为毕业设计打下一定的基础。2.根据设计的容来确定课程设计的题目2.1 设计题目：减压炉出口温度控制系统设计2.2 课程设计题目描述和要求图１所示为某工业生产中的减压炉，其任务是将常底油加热到一定温度，然后送到下道工序进行加工。减压炉工艺过程为：被加热物料流过排列炉膛四周的管道后，减压到炉出口工艺所要求的温度。在减压用的燃料气管道上装有一个调节阀，用以控制高压燃料气，以达到控制出口温度的目的。但是，由于扰动的因素多，单回路反馈控制系统不能满足工艺对减压炉出口温度的要求。为了提高控制质量，采纳串级控制系统，运用副回路的快速作用，有效地提高控制质量，满足生产要求。3.课程设计报告容3.1 设计方案串级控制简介：减压炉工艺过程为：被减压物料流过排列炉膛后，加热到炉出口工艺所要求的温度。在加热用的燃料油管道上装有一个调节阀，用以控制燃料气，以达到控制出口温度的目的。由于加热炉时间常数大，而且扰动的因素多，比如原料侧的扰动与负荷扰动；燃烧侧的扰动等，单回路反馈控制系统不能满足工艺对加热炉出口温度的要求。为了提高控制质量，采...
