半自动磨床机操作说明书

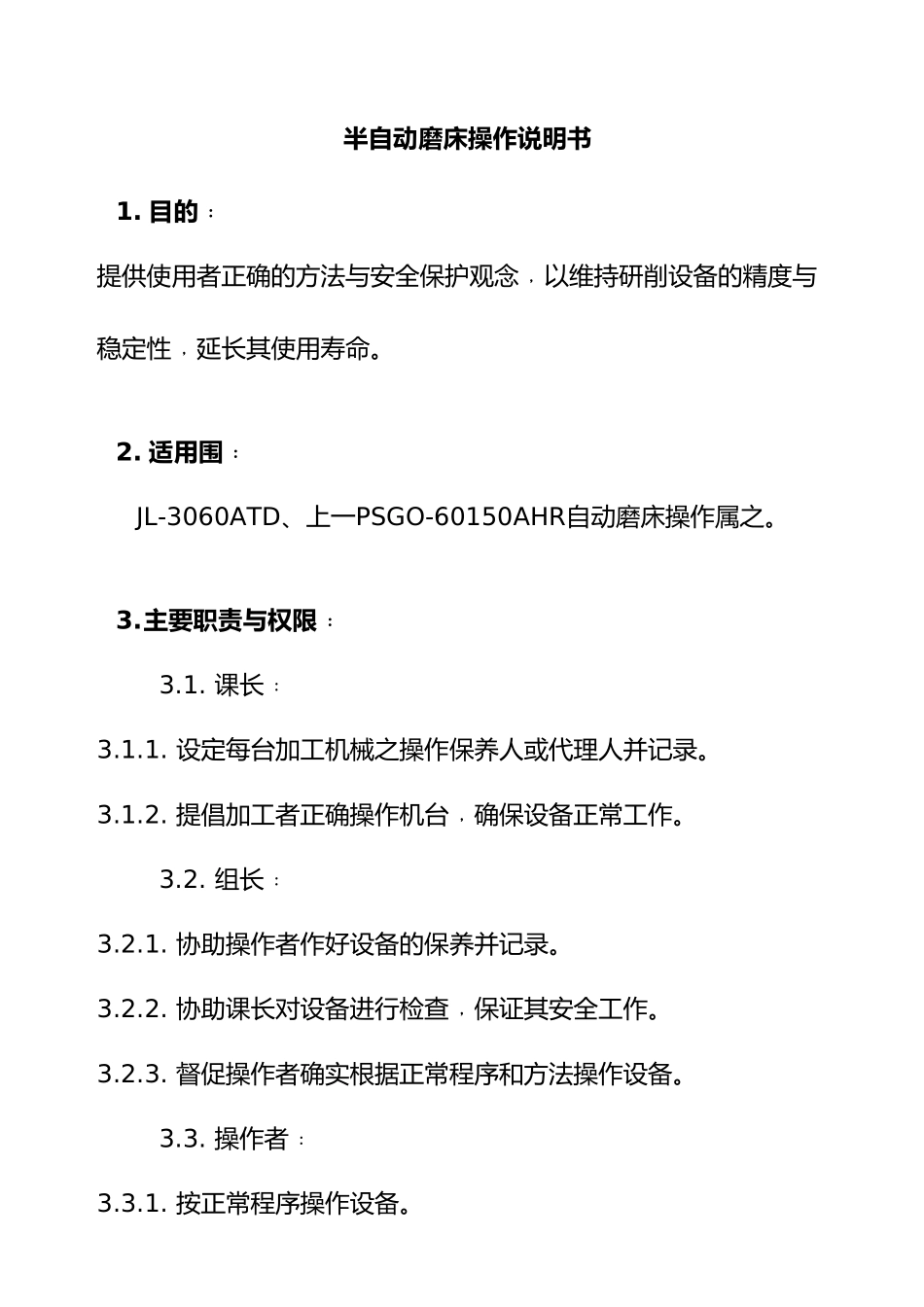

半自动磨床机操作说明书_第1页
1/28

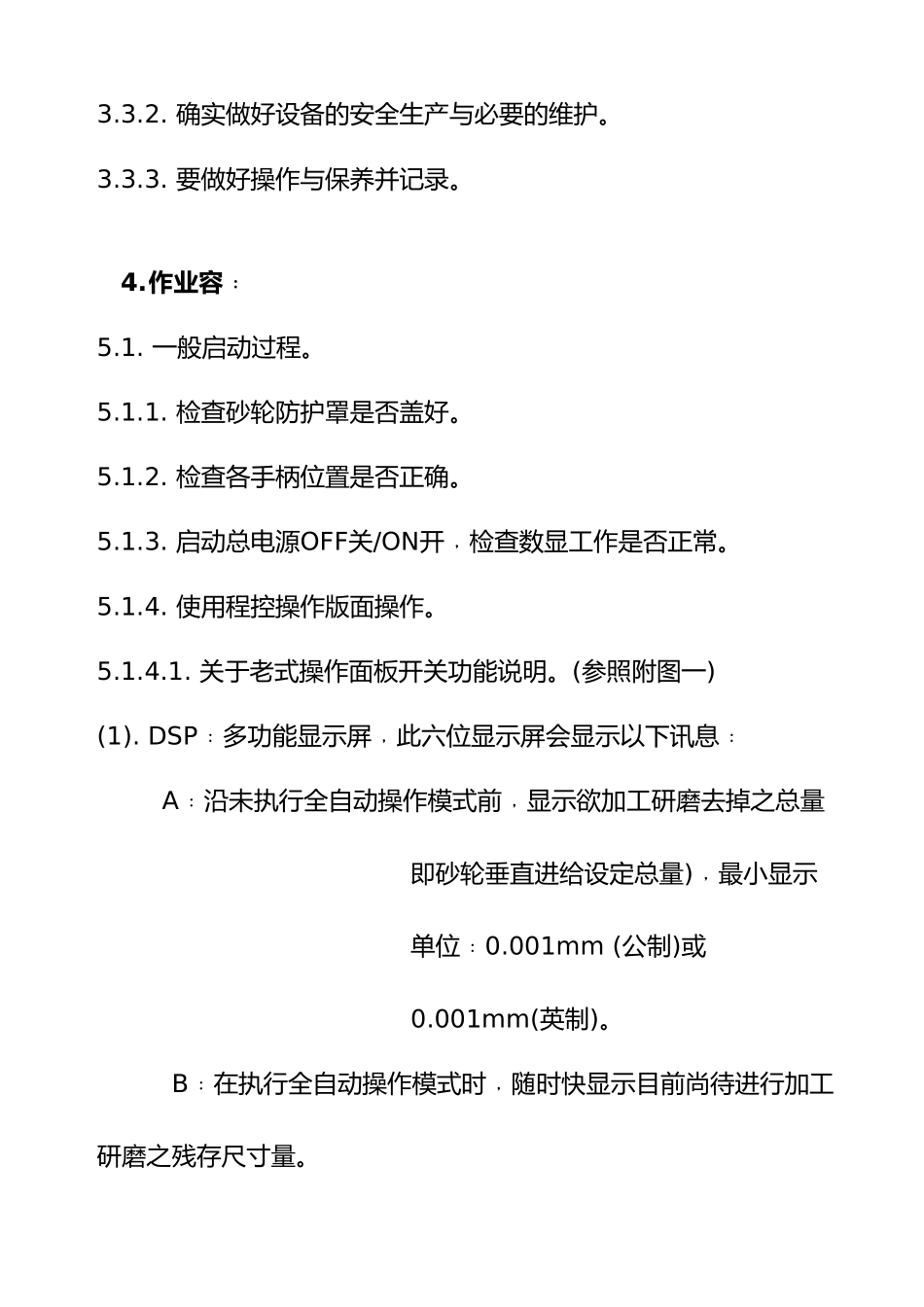

半自动磨床机操作说明书_第2页
2/28

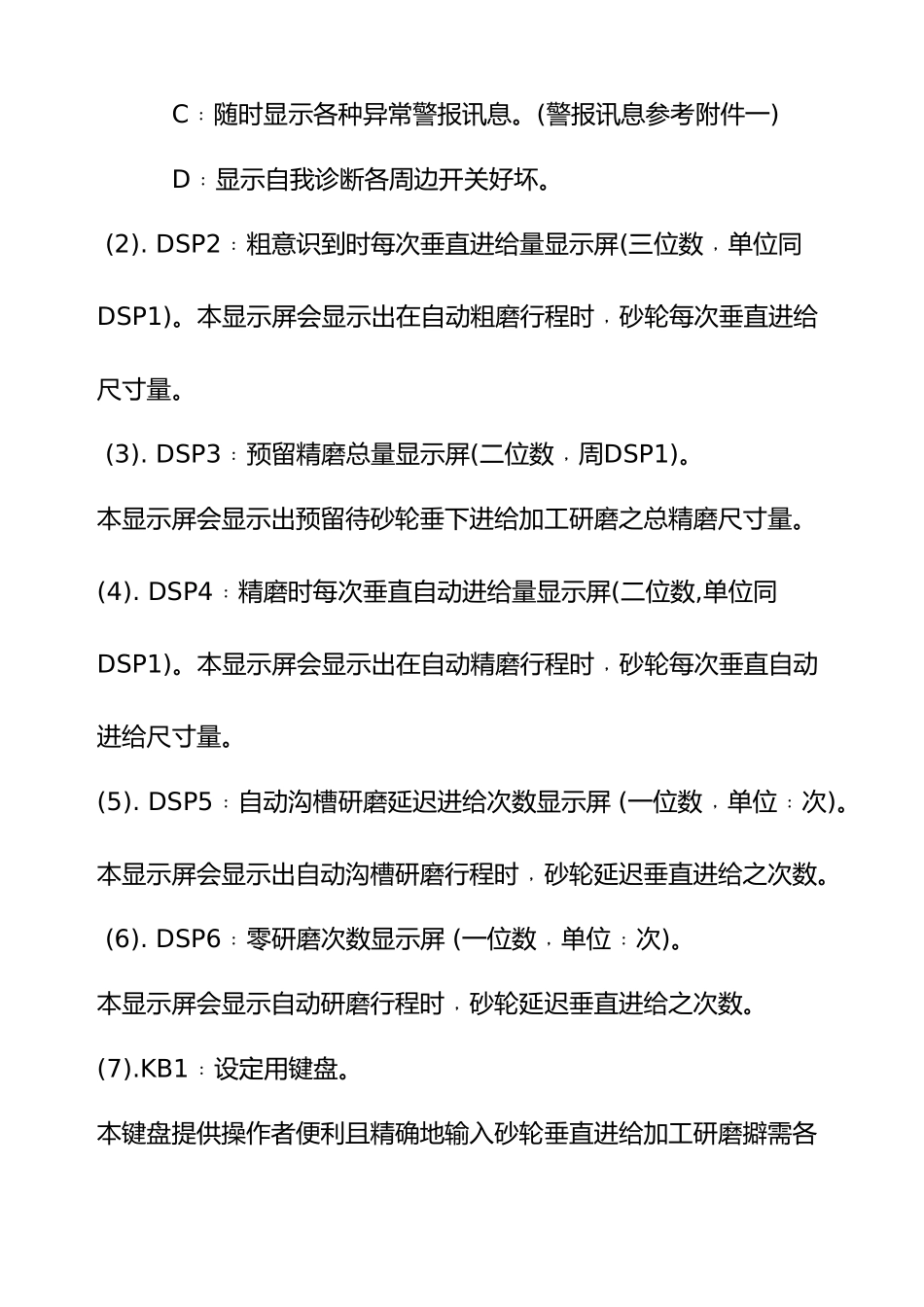

半自动磨床机操作说明书_第3页
3/28
半自动磨床操作说明书1. 目的﹕提供使用者正确的方法与安全保护观念﹐以维持研削设备的精度与稳定性﹐延长其使用寿命。2. 适用围﹕ JL-3060ATD、上一PSGO-60150AHR自动磨床操作属之。3.主要职责与权限﹕3.1. 课长﹕3.1.1. 设定每台加工机械之操作保养人或代理人并记录。3.1.2. 提倡加工者正确操作机台﹐确保设备正常工作。3.2. 组长﹕3.2.1. 协助操作者作好设备的保养并记录。3.2.2. 协助课长对设备进行检查﹐保证其安全工作。3.2.3. 督促操作者确实根据正常程序和方法操作设备。3.3. 操作者﹕3.3.1. 按正常程序操作设备。3.3.2. 确实做好设备的安全生产与必要的维护。3.3.3. 要做好操作与保养并记录。4.作业容﹕5.1. 一般启动过程。5.1.1. 检查砂轮防护罩是否盖好。5.1.2. 检查各手柄位置是否正确。5.1.3. 启动总电源OFF关/ON开﹐检查数显工作是否正常。5.1.4. 使用程控操作版面操作。5.1.4.1. 关于老式操作面板开关功能说明。(参照附图一)(1). DSP﹕多功能显示屏﹐此六位显示屏会显示以下讯息﹕A﹕沿未执行全自动操作模式前﹐显示欲加工研磨去掉之总量即砂轮垂直进给设定总量)﹐最小显示单位﹕0.001mm (公制)或0.001mm(英制)。B﹕在执行全自动操作模式时﹐随时快显示目前尚待进行加工研磨之残存尺寸量。C﹕随时显示各种异常警报讯息。(警报讯息参考附件一)D﹕显示自我诊断各周边开关好坏。 (2). DSP2﹕粗意识到时每次垂直进给量显示屏(三位数﹐单位同DSP1)。本显示屏会显示出在自动粗磨行程时﹐砂轮每次垂直进给尺寸量。 (3). DSP3﹕预留精磨总量显示屏(二位数﹐周DSP1)。本显示屏会显示出预留待砂轮垂下进给加工研磨之总精磨尺寸量。 (4). DSP4﹕精磨时每次垂直自动进给量显示屏(二位数,单位同DSP1)。本显示屏会显示出在自动精磨行程时﹐砂轮每次垂直自动进给尺寸量。(5). DSP5﹕自动沟槽研磨延迟进给次数显示屏 (一位数﹐单位﹕次)。本显示屏会显示出自动沟槽研磨行程时﹐砂轮延迟垂直进给之次数。 (6). DSP6﹕零研磨次数显示屏 (一位数﹐单位﹕次)。本显示屏会显示自动研磨行程时﹐砂轮延迟垂直进给之次数。(7).KB1﹕设定用键盘。本键盘提供操作者便利且精确地输入砂轮垂直进给加工研磨擗需各项数据﹐其中<0到<9为数字键。为输入确认键﹕则为光标位移键。 (8). PB1:主轴马达启动/停止开关主轴马达停止时,按一次则主轴马达启动,指示主轴马达转动时,按一次则主轴马达停止,指示灯熄灭. (9)...
