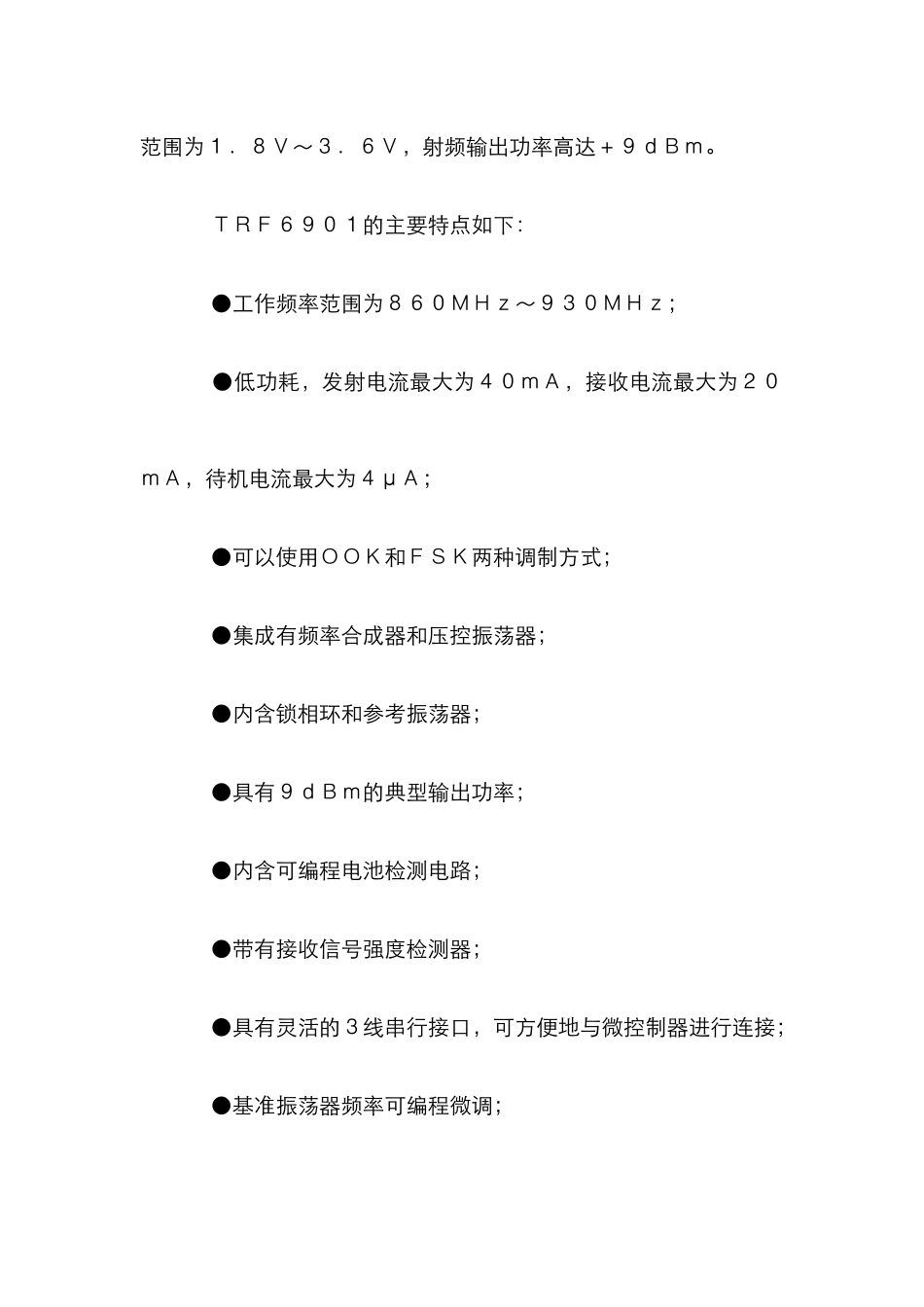

单片射频收发芯片讨论论文 摘要：TRF6901 是 TI 公司推出的单片射频收发器。该芯片内含完整的发射和接收电路，因而特别适合 ISM 频段内数据的半双工双向无线传输。它和 TRF6900 相比具有发射功率大、价格低、适用电压范围宽、使用简单、外围器件少等优点。文中介绍了 TRF6901的结构、原理、特性及应用电路。 关键词：FSK；OOK；ISM；TRF6901 １概述 ＴＲＦ６９０１是ＴＩ公司推出的单片低成本射频收发器芯片，其内部集成了完整的发射电路和接收电路，可以很容易地组成一个半双工射频连接器。ＴＲＦ６９０１具有多个频道，其工作频率可以编程，频率范围为８６０～９３０ＭＨｚ。芯片的供电电压范围为１．８Ｖ～３．６Ｖ，射频输出功率高达＋９ｄＢｍ。 ＴＲＦ６９０１的主要特点如下： ●工作频率范围为８６０ＭＨｚ～９３０ＭＨｚ； ●低功耗，发射电流最大为４０ｍＡ，接收电流最大为２０ｍＡ，待机电流最大为４ μ Ａ； ●可以使用ＯＯＫ和ＦＳＫ两种调制方式； ●集成有频率合成器和压控振荡器； ●内含锁相环和参考振荡器； ●具有９ｄＢｍ的典型输出功率； ●内含可编程电池检测电路； ●带有接收信号强度检测器； ●具有灵活的３线串行接口，可方便地与微控制器进行连接； ●基准振荡器频率可编程微调； ●集成度高，外围元件少； ●采纳４８脚ＰＱＦＰ封装，体积小。 图 1 ＴＲＦ６９０１和微控制器之间可以通过１１条引脚连接，若想构成低功耗系统，可以选择ＴＩ公司的ＭＳＰ４３０系列单片机来作微控制器。 ２引脚功能 ３内部结构 ＴＲＦ６９０１芯片的内部结构如图１所示，各部分的功能原理如下： ３．１低噪声放大器和混频器 ＴＲＦ６９０１内部集成的低噪声射频放大器采纳差分方式输入，芯片外部的网络具有５０ Ω 阻抗匹配和１８０°相移的作用，可以把输入信号转换为相位差为１８０°的两路信号并分别输入到低噪声放大器的两个引脚。该差分电路的输入阻抗约为５００ Ω。 低噪声放大器的输出信号为高频信号，为了便于进一步放大、解调，设计时应使用混频器把它变成中频信号。该混频器的本振信号由片内ＰＬＬ控制的ＶＣＯ提供，本振频率等于接收信号频率减去中频频率，并可以根据接收信号的频率对本振频率进行编程控制。 ３．２滤波器和中频放大器 为了使整个接收电路具有良好的选择性，混频器的输出信号需经过一个外接的中频滤波器进行滤波。中频频率可选１０．７ＭＨｚ，对应的滤波器也可...
