单相半桥无源逆变器设计说明

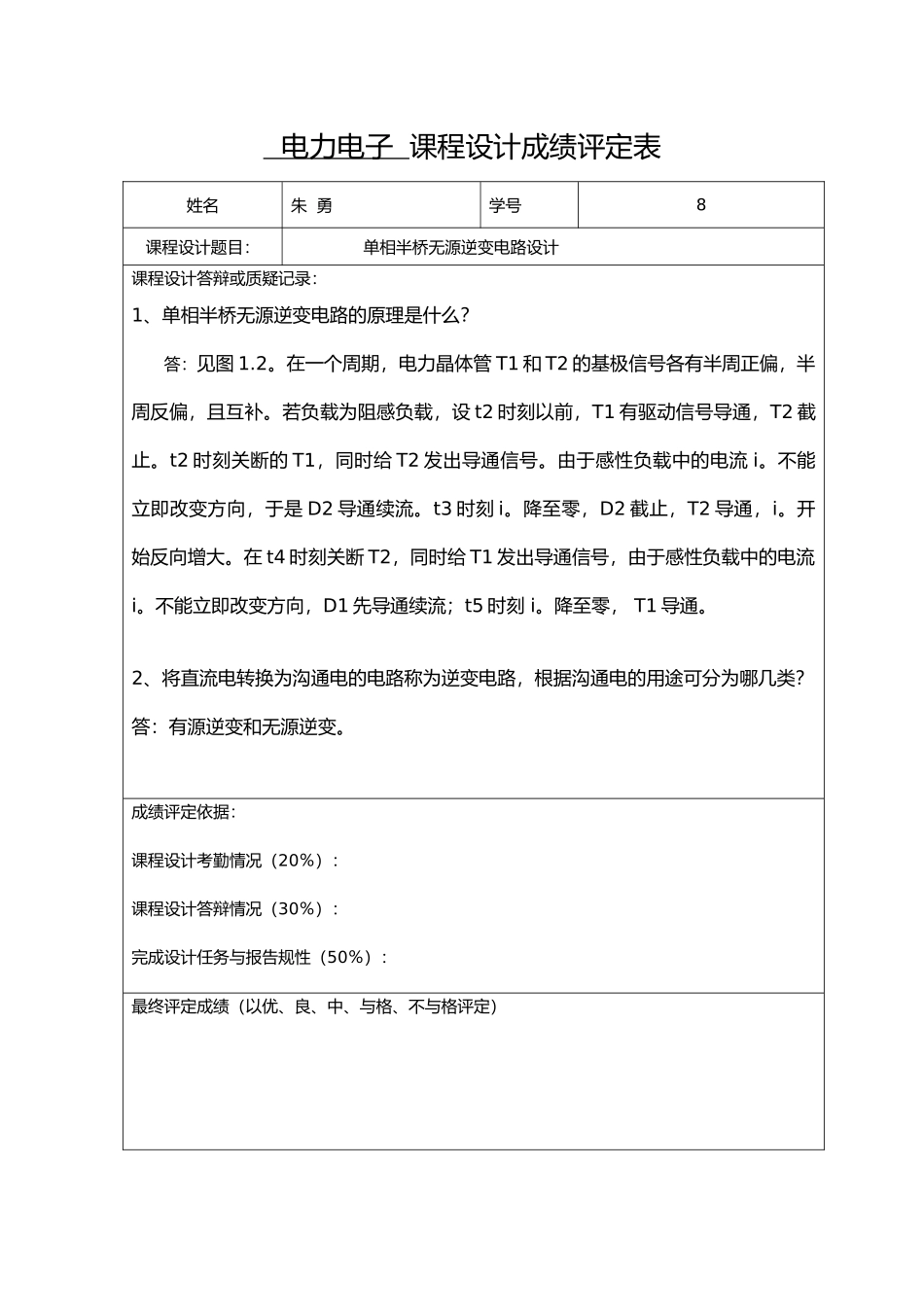

电气与电子信息工程学院 计算机控制课程设计设计题目： 单相半桥无源逆变电路 设计 专业班级：电气工程与其自动化 2024 （专升本）班 学 号： 8 姓 名：朱 勇 同 组 人：严康 希凯 指导老师：南光群 黄松柏 设计时间：2024/11/13 ～ 2024/11/21 设计地点： 电力电子室 电力电子 课程设计成绩评定表姓名朱 勇学号8课程设计题目： 单相半桥无源逆变电路设计课程设计答辩或质疑记录：1、单相半桥无源逆变电路的原理是什么？答：见图 1.2。在一个周期，电力晶体管 T1 和 T2 的基极信号各有半周正偏，半周反偏，且互补。若负载为阻感负载，设 t2 时刻以前，T1 有驱动信号导通，T2 截止。t2 时刻关断的 T1，同时给 T2 发出导通信号。由于感性负载中的电流 i。不能立即改变方向，于是 D2 导通续流。t3 时刻 i。降至零，D2 截止，T2 导通，i。开始反向增大。在 t4 时刻关断 T2，同时给 T1 发出导通信号，由于感性负载中的电流i。不能立即改变方向，D1 先导通续流；t5 时刻 i。降至零， T1 导通。2、将直流电转换为沟通电的电路称为逆变电路，根据沟通电的用途可分为哪几类？答：有源逆变和无源逆变。成绩评定依据：课程设计考勤情况（20％）：课程设计答辩情况（30％）：完成设计任务与报告规性（50％）：最终评定成绩（以优、良、中、与格、不与格评定）指导老师签字： 2024 年 12 月 20 日 《电力电子课程设计》课程设计任务书 2024 ～2024 学年 第 1 学期学生： 朱 勇 专业班级 电气工程与其自动化 2024 专升本 指导老师：南光群、黄松柏工作部门：电气学院电气自动化教研室 一、课程设计题目： 1. 单相桥式晶闸管整流电路设计2. 三相半波晶闸管整流电路设计3. 三相桥式晶闸管整流电路设计4. 降压斩波电路设计5. 升压斩波电路设计6. 单相半桥无源逆变电路设计7. 单相桥式无源逆变电路设计8. 单相沟通调压电路设计9. 三相桥式 SPWM 逆变器设计二、课程设计容 1. 根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方确、步骤完整； 2. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数； 3. 编写设计说明书，参考毕业设计论文格式撰写设计报告（5000 字以上）。注：详细要求和技术指标见附录。三、进度安排1．时间安排序 号容学时安排（天）1方案论证和系统设计12主电路设计13保护电...
