单级蜗杆减速器设计机械课程设计说明书

单级蜗杆减速器设计机械课程设计说明书_第1页
1/54
单级蜗杆减速器设计机械课程设计说明书_第2页
2/54
单级蜗杆减速器设计机械课程设计说明书_第3页
3/54

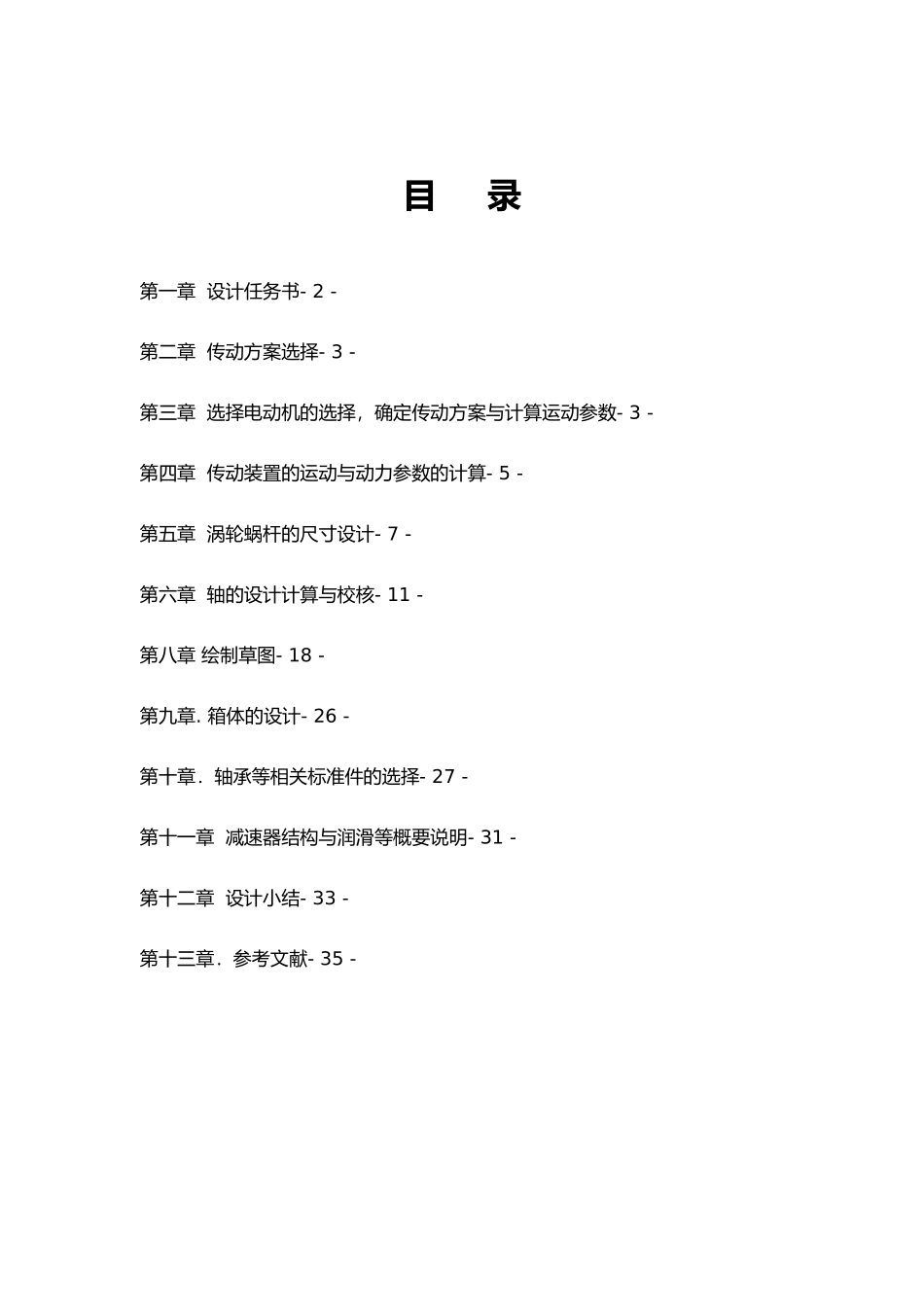

机械设计课程设计设计题目:单级蜗杆减速器设计学 院:机 械 工 程专 业:车 辆 工 程班 级:机 自 106 目 录第一章 设计任务书- 2 -第二章 传动方案选择- 3 -第三章 选择电动机的选择,确定传动方案与计算运动参数- 3 -第四章 传动装置的运动与动力参数的计算- 5 -第五章 涡轮蜗杆的尺寸设计- 7 -第六章 轴的设计计算与校核- 11 -第八章 绘制草图- 18 -第九章. 箱体的设计- 26 -第十章.轴承等相关标准件的选择- 27 -第十一章 减速器结构与润滑等概要说明- 31 -第十二章 设计小结- 33 -第十三章.参考文献- 35 -第一章 《机械设计》课程设计任务书姓 名周玉东学号1008030134组号23 组方案方案 2设计题目带 式 运 输 机 传 动 装 置 设 计原始数据运输带拉力 F= 2900(N) 运输带速度 V= 1(m/s) 滚筒直径 D= 410 (mm)运输机使用期 5 年、两班制工作、单向运转、工作平稳、运输带速度允许误差±5%、减速器由一般规模厂中小批量生产。传动装置方案见《机械设计课程设计》附录 208 页,可任选一方案:方案 1:皮带—单极直齿圆柱齿轮传动方案 2:皮带—单极斜齿圆柱齿轮传动 方案 3:两级展开式直齿圆柱齿轮传动方案 4:两级展开式斜齿圆柱齿轮传动方案 5:蜗轮蜗杆传动工作量1、设计说明书 1 份[7000~9000 字,按标准格式书写(手写或电子版)]2、减速器装配图草图 1[A1 图,手工绘]3、减速器装配图 1[A1 图,电脑绘]4、任一轴零件图 1[A3 图,手工绘图]5、任一齿轮零件图 1[A3 图,手工绘图]参考书1、《机械设计课程设计》,周元康等编,大学,2001 年2、《机械设计》,濮良贵等编,高等教育,2024 年各设计小组原始数据 (每组数据供 2 人使用)第二章 传动方案选择2.1 传动方案的选择该工作机采纳的是原动机为 Y 系列三相笼型异步电动机,三相笼型异步电动机是一般用途的全封闭自扇冷式电动机,电压 380 V,其结构简单、工作可靠、价格低廉、维护方便;另外其传动功率大,传动转矩也比较大,噪声小,在室使用比较环保。组 号F(N)V ( m/s)D ( mm)组 号F(N)V ( m/s)D ( mm)组 号F(N)V ( m/s)D ( mm)115001.102201025001.104001933000.80400217001.855001125001.504502032000.85410320000.803501225001.603202131000.90420420001.203001328001.402752230000.95400520001.703001430001.104002329001.00410622...
